Acționați radioul auto cu unitatea de alimentare
De curând am vrut să eliberez un CD de pe un radio auto care nu mai era instalat în vehicul.
CD-ul nu a putut fi scos din radio cu o agrafă îndreptată, deoarece nu avea o astfel de „gaură de evacuare a CD-ului de urgență” (există un nume pentru asta?), după cum o știți din unitățile de CD.
Deci, o sursă de alimentare a trebuit să fie conectată la radio pentru ca ejecția normală a CD-ului să funcționeze. Am setat o sursă de alimentare universală la 12 volți și am conectat-o la pinii de alimentare ai conectorului radio (vezi dreapta). Radioul a pornit și am reușit să scot CD-ul.
De vreme ce asta a funcționat atât de bine, m-am gândit în sinea mea, voi scrie pe scurt aici ce trebuie să fie conectat unde - poate că va fi de folos cuiva din nou. În acest fel, puteți opera și un radio auto în apartament. Cu toate acestea, ar trebui să obțineți câteva prize adecvate, bine izolate. Am lucrat doar cu agrafe de aligator și câteva fire de cupru dezbrăcate la capete.
Alocarea conectorului radio auto

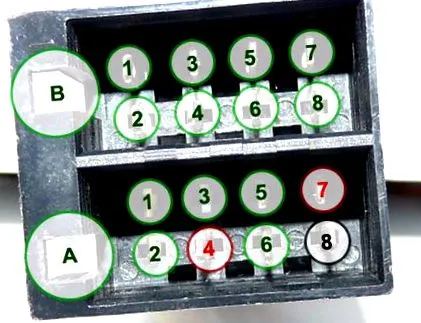

Tot ce trebuie să știți pentru ca radioul să funcționeze este pentru ce pin conector este util. După cum puteți vedea cu ușurință, conexiunea constă din două blocuri cu până la opt contacte fiecare. Blocul A este responsabil pentru alimentarea cu energie electrică, în timp ce difuzoarele sunt conectate la blocul B. Puteți distinge între cele două blocuri prin adânciturile marcate în imagine. În blocul B acesta este încorporat în mijloc, în blocul A puțin mai jos.
Alocare conform standardului ISO 10487 se pare ca:
Pentru ca un radio auto să funcționeze în afara vehiculului, trebuie doar să aplicați 12 volți la pinii A-4 și A-7 și să conectați pinul A-8 la polul negativ al sursei de alimentare. (Numai aplicarea pinului A-7 nu este suficientă.)
