Cine ma poate ajuta? Caut un cablu USB OTG cu functie de incarcare f; uuml; r telefonul mobil
18 septembrie 2016, 22:36:34 prin intermediul site-ului web
18.09.2016 22:36:34 prin intermediul site-ului web
Un smartphone acționează de obicei ca dispozitiv pe portul USB. Asta înseamnă că primește electricitate.
Cu USB-OTG este operat ca gazdă. Aceasta înseamnă că dispozitivul (de exemplu, un stick USB sau un card SD) trebuie să fie alimentat cu energie electrică. Drept urmare, bateria smartphone-ului este descărcată chiar mai repede decât fără ea și doriți să o încărcați în același timp.
Din păcate, USB 2.0 are doar patru fire. Două pentru transmiterea datelor, două pentru sursa de alimentare. Dacă, pe de o parte, trimiteți energie telefonului mobil pe liniile de alimentare, care la rândul său trimite energie dispozitivului conectat, telefonul poate fi deteriorat iremediabil. Mai ales cu soluțiile de artizanat de pe YouTube sau din alte părți, ar trebui să aveți cunoștințe de inginerie electrică înainte de ao face. Este posibil ca telefonul mobil să lucreze în continuare la videoclip, dar apoi să fi dat semnale de fum care nu sunt pe videoclip!
- modificat la 18.09.2016, 22:40:47
——-
Viața nu are [Ctrl] [Z]
18 septembrie 2016, 23:43:39 prin intermediul site-ului web
18.09.2016 23:43:39 prin intermediul site-ului web
Bună dragă Berbec,
practic nu pot contrazice afirmația ta.
Cu toate acestea, nu este pe deplin corect
USB HOST se încarcă și citește în același timp NICI UNUL Specificații USB - așa cum a fost menționat de multe ori aici.
Este pur și simplu un pin gratuit nr.4 pe soclul utilizat de producători.

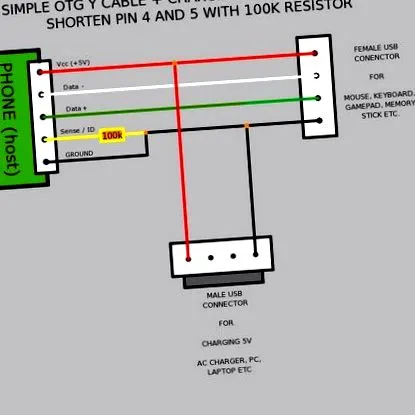

Un cablu OTG complet normal are doar un scurtcircuit între pinul 4 și masă și se întâmplă prin aceasta
NIMIC pe smartphone, cu excepția faptului că trece la USB HOST - acesta este tot trucul.
Acest pin este, de asemenea, utilizat pentru a controla electronica de încărcare (și multe altele) cu un rezistor.
Cu ceva timp în urmă, controlul unei stații de andocare era asigurat, pe unele modele mai noi
acest pin este utilizat greșit pentru funcția de încărcare rapidă.
Cu unele dispozitive acest pin este utilizat în laborator cu alte valori de rezistență, de ex. Obțineți acces root.
Din acest motiv am menționat mai sus că utilizarea unui astfel de cablu ÎNTOTDEAUNA
absolut trebuie adaptat producătorului.
Până în prezent, Samsung are de ex. necesită o rezistență de la pinul 4 la sol, care trebuie să fie exact 7,1 kOhm,
astfel încât electronica de încărcare să „comute” și să permită ambele moduri. Toleranța nu a fost permisă să depășească 2%.
Un rezistor de 7,1 kOhm nu este disponibil pe piața liberă, motiv pentru care numai stațiile de andocare Samsung rulează pe un dispozitiv Samsung.
USB-HOST OTG nu are nimic de-a face cu specificația USB sau cu cablul folosit, ci doar cu un pin fără bland pe priza USB.
Dacă aveți trucul, atunci este fără daune posibil - de ex. să acționați un mouse USB GPS și să îl încărcați în același timp, deoarece curentul introdus este de obicei conectat în paralel la pinii 1 și 5 pentru consumatorul extern.
Este SIGUR să operați un consumator extern de energie cu un cablu atât de potrivit.
- modificat pe 26.09.2016, 23:37:42
Cu stimă - Ștefan
[Dezvoltarea aplicațiilor]
18 septembrie 2016, 23:59:58 prin intermediul site-ului web
18.09.2016 23:59:58 prin intermediul site-ului web
Mi-aș putea imagina un scenariu în care funcționează, și anume dacă utilizați un adaptor OTG cu un hub care este echipat cu propria sa sursă de alimentare. Problema este că, în special, hub-urile, dar și dispozitivele precum Smartphone-urile sunt echipate cu circuite de protecție lipsă sau defecte. În timpul testelor hub-urilor, c't verifică prezența acestor circuite de protecție, dar din păcate rareori găsesc ceva.
Dacă întrerupeți linia de 5V pe partea de ieșire a butucului, împiedicați curentul să curgă în direcția greșită. Dar aceasta ar fi o soluție artizanală pură și fără garanție!
Mainframe-ul meu -> HP16C
Samsung Galaxy S10 + 512GB Edition, 512GB microSDXC
Rezolvarea problemelor? -> Kepner Tregoe!
19.09.2016, 00:55:33 prin intermediul site-ului web
19.09.2016 00:55:33 prin intermediul site-ului web
USB HOST se încarcă și citește în același timp NICI UNUL Specificații USB
Nici eu nu am scris.
Am descris doar problema care apare în proiect și care trebuie rezolvată.
Am găsit diverse soluții, dar nu le-am evaluat încă pentru mine. Dar ori de câte ori există mai multe soluții, ar trebui să ne gândim la asta.
Ați descris-o mai în detaliu, ceea ce face evaluarea mai ușoară pentru mine. Declarația mea, să nu urmeze orbește instrucțiunile de pe Internet fără o anumită cunoștință. La urma urmei, dispozitivele au fost deja trimise în eternele terenuri de vânătoare pentru proiect.
——-
Viața nu are [Ctrl] [Z]
19.09.2016, 09:56:52 prin intermediul site-ului web
19.09.2016 09:56:52 prin intermediul site-ului web
Un rezistor de 7,1 kOhm nu este disponibil pe piața liberă, motiv pentru care numai stațiile de andocare Samsung rulează pe un dispozitiv Samsung.
Este posibil să nu obțineți un rezistor 7.1k, dar cu o conexiune în serie și/sau paralelă de 0,1% de ex. Reichelt ar trebui să poată face asta.
Mainframe-ul meu -> HP16C
Samsung Galaxy S10 + 512GB Edition, 512GB microSDXC
Rezolvarea problemelor? -> Kepner Tregoe!
19.09.2016, 10:27:32 pe site
19.09.2016 10:27:32 prin intermediul site-ului web
Este posibil să nu obțineți un rezistor 7.1k, dar cu o conexiune în serie și/sau paralelă de 0,1% de ex. Reichelt ar trebui să poată face asta.
Așa o fac, determină mai întâi potențiometrul, valorile, apoi un grup de rezistențe conectate în paralel până se potrivește
Cu toate acestea, trebuie să ne asigurăm că aceasta crește toleranța la eroare și NU POATE funcționa din nou.
Întotdeauna rezistențe cu mulțumesc 0
19/09/2016, 1:12:42 pm prin intermediul site-ului web
19.09.2016 13:12:42 prin intermediul site-ului web
Rezistoarele cu o toleranță de 0,0001% nu sunt disponibile comercial și nu sunt produse standard. Rezistoarele cu 0,1% sunt scumpe, dar sunt disponibile în anumite valori. Rezistoarele cu precizie sau toleranță de 1% sunt disponibile comercial, chiar dacă uneori nu obțineți fiecare valoare a seriei E96 asociate în magazinele obișnuite de electronice.
Puteți găsi ceva despre valorile seriei E aici:
Apropo, conexiunea în paralel sau în serie nu înrăutățește toleranța la eroare, dar cu noroc o poate îmbunătăți.
Exemplu: Dacă conectez două rezistențe de 100 ohmi cu o toleranță de 10% în serie, atunci în cel mai rău caz am 220 ohmi sau 180 ohmi în loc de 200 ohmi, deci există o eroare maximă de 10%. Cu conexiune paralelă, rezultatul este de 55 ohmi sau 45 în loc de 50, deci eroarea maximă rămâne și 10%. Dacă valorile se execută una împotriva celeilalte, adică una are 110 ohmi și cealaltă 90 ohmi, erorile din conexiunea în serie se anulează reciproc exact sau eroarea este cel puțin redusă. În exemplu, rezistența seriei are ca rezultat cei 200 ohmi doriți, fără abateri de eroare. Dacă este conectat în paralel, acest lucru ar duce la 49,5 ohmi în exemplu, eroarea ar fi de numai 1%, deși rezistențele au o toleranță de 10%.
Conexiunea în serie pare mai ușor de gestionat în scopul dorit. Schimb de ex. 6,81 kOhm + 274 Ohm + 27,4 Ohm în serie, eroarea este redusă aproape la cea din seria E, în exemplul 1%, exact este 7111,4 Ohm +/- 1%, adică 1, 1%, în cel mai rău caz. Acest lucru este posibil și cu o conexiune paralelă, dar calculul este mai dificil.
Addendum:
În exemplu, sunt cu 11,4 ohmi prea mare, deci dacă iau o valoare de 18,2 ohmi în loc de 27,4 ohmi, o ating chiar mai precis:
6,81 kOhm + 274 Ohm + 18,2 Ohm = 7102,2 Ohm, eroarea suplimentară este doar 0,3 la mie, dar precizia de bază rămâne 1%.
Totuși, dacă toleranța poate fi de maximum 2%, așa cum s-a menționat mai sus, atunci puteți selecta și direct valoarea de 7150 Ohm din seria E96. Eroarea suplimentară este de numai 0,7%, cu o precizie de bază de 1%, limita de 2% ar fi totuși respectată.
