Diagrama de venire și de plecare - Sfaturi practice

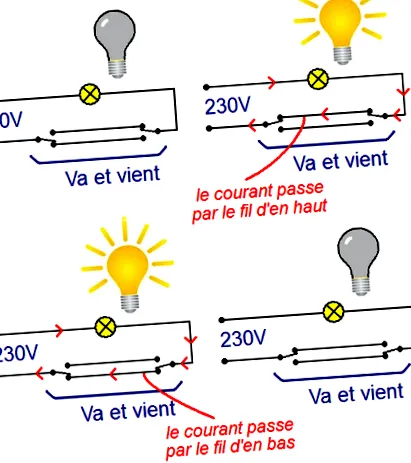

Înapoi și înapoi este un set de două comutatoare care pot conduce fiecare o lampă sau orice altceva. Trucul este să folosiți două fire între cele două comutatoare. Iată diagrama unui înainte și înapoi cu un bec. Cele 4 cazuri posibile (cele 2 comutatoare având fiecare 2 poziții) sunt prezentate mai jos:
Diagrama principiului de funcționare a unui colo-colo
Săgețile roșii reprezintă fluxul de curent. Aici, 230V din sector alternează, și curentul alternează. De asemenea, putem realiza aceste ansambluri cu tensiuni reduse pentru a conduce LED-uri alimentate de o baterie, de exemplu (pentru modelare).
Vine și pleacă: carcasa sus în stânga
Curentul nu poate curge deoarece un comutator este rotit către fir de jos, iar celălalt este rotit către fir de sus. Becul nu poate străluci. Apoi puteți roti oricare dintre comutatoare și becul va străluci. Dacă răsucim cele două comutatoare, becul va rămâne stins.
Vine și pleacă: carcasa sus dreapta
Ambele comutatoare sunt activate. Firul de sus lasă curentul să curgă. Becul strălucește. Puteți să o dezactivați activând oricare dintre comutatoarele bidirecționale. Acest lucru este util pentru oprirea lămpii de tavan la un capăt sau la altul dintr-un hol lung, de exemplu.
