KC-Club - KC-News 200 - Modificați sursa de alimentare a KC

de Guido Speer

Ultima întâlnire a clubului a fost acum câteva zile. Pentru mine personal, a fost peste o zi înainte. În timpul ultimului test funcțional al interfeței GIDE construită pentru rețeaua Reinhard, mi-am sfărâmat D004 (m-am gândit). Încă am instalat o unitate de alimentare pentru computer, din care am primit un număr mare la Berlin ComBär, în D004 pentru a demonstra acest lucru folosind un exemplu practic la întâlnire.

De ce o sursă de alimentare pentru computer? Da, pentru că compania din Mülhausen a creat atunci un computer decent, dar se temea de toaletă cu sursa de alimentare! Cine nu știe asta: piesa se încălzește foarte mult (în special pe D004), cu unele începe să fluiere din când în când, siguranța și suportul de pe placa de circuit sunt consumate în mod regulat (flux acid?!), Iar stabilitatea chiar nu merită acest termen. Cu un M035 suplimentar conectat, șina de 5 volți (a mea) scade la 4,6 volți. Enrico dezvoltase deja ceva acolo înainte, dar din păcate IC-urile nu se găseau nicăieri. Dar de ce să-l dezvolți singur? Datorită lui Conrad, Pollin, Oppermann și oricum se numesc acestea, sursele de alimentare pentru computer pot fi obținute ieftin. Și furnizează întotdeauna tensiunile și puterea necesare. Majoritatea sunt însă prea mari pentru KC. Dar cei de la așa-numitele carcase subțiri ar trebui să se potrivească, m-am gândit în mine.

După ce am primit o copie la o piață de vechituri din Berlin, am început să experimentez. Am dezasamblat piesa și - mare plăcere! - se potrivea parcă construită pentru ea. L-am pus încorporat într-un D002 și totul a mers bine (Fig. 1). Câteva săptămâni mai târziu, așa cum am scris deja, am primit destul de multe la ComBär (o centrală de calculatoare din Berlin), din care acum am construit unul în D004 în ajunul întâlnirii clubului. Și acolo a lovit din nou vechiul meu prieten Murphy! Ca și în cazul modelului D002, am dezasamblat sursa de alimentare și am instalat doar componentele electronice. Tocmai asta s-a dovedit a fi o greșeală crucială mai târziu (foarte târziu, numai după întâlnirea clubului!).

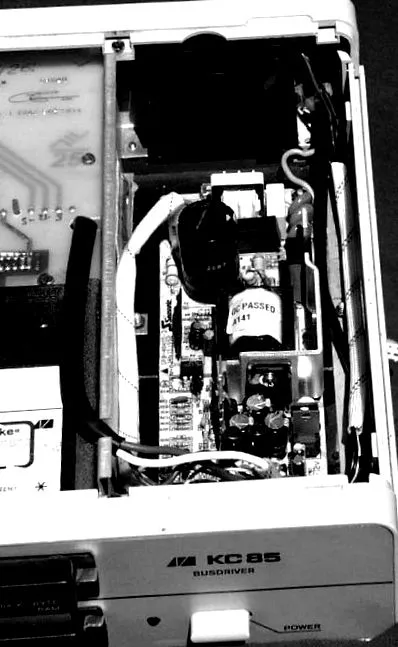

Imaginea 1: M-am gândit că va fi la fel de simplu (și l-am promovat la ultima întâlnire a clubului). Dar, din păcate, această variantă este foarte predispusă la eșec.

De ce? În primul rând: a fost un model diferit (mai multă putere = mai multă radiație de interferență) Al doilea: D002 nu pare să aibă grijă de unele radiații de interferență. Radiații de interferență! Exact, acesta a fost nucleul problemei! După ce am împământat placa de răcire a electronicii de alimentare ca test, am putut accesa din nou D004. Dar totul nu era foarte fiabil. În funcție de poziția cablului, de faza lunii sau de nivelul din paharul de whisky, uneori nu a funcționat. Deci era nevoie de o protecție adecvată. După ce m-am gândit serios la o placă de protecție, m-am uitat mult la carcasa sursei de alimentare. De ce nu instalați întreaga piesă? Aceasta rezolvă și problema montării ventilatorului. Pi și degetul mare au spus: „Asta se potrivește!”. Etrierul a însemnat și asta, așa că am construit piesa în (imaginea 2). Deci, asta a fost prefața, acum vine filmul principal.

Poza 2: Asta e corect! Sursa de alimentare completă se potrivește acestui model ca și cum ar fi făcută pentru el.

Pregătiri la KC

Unitatea de alimentare existentă va fi complet îndepărtată. Comutatorul, rezistorul din seria LED, cablul de alimentare KC către placa de bază și cablul de alimentare sunt refolosite, adică nevânzător și nevândător. Apoi, puteți deșuruba șina exterioară de la KC și tăia unghiul care ținea ușor transformatorul (sau rupeți-l la modelele unde este sudat la fața locului.) Din păcate, peretele din tablă la care a fost atașat și transformatorul nu poate fi fixat. extindeți complet. Dar cel puțin ar trebui deșurubat pentru a lucra mai bine la el. Din nou, unghiul este îndepărtat cât mai mult posibil.

Pregătiri pentru unitatea de alimentare a computerului

Sursa de alimentare este mai întâi complet demontată. Priza IEC și fișa sunt scoase. Apoi, toate cablurile de pe sursa de alimentare a computerului nu sunt sudate. Dacă (în funcție de model) nu există o etichetă imprimată pe placa de circuit, este logic să înregistrați poziția cablurilor. Roșu = +5 volți, negru = sol, galben = +12 volți, alb = -5 volți. Nu avem nevoie de ceilalți. Acum, cablul de alimentare KC (posibil puțin mai mult) poate fi lipit pe placa de alimentare a computerului. Conexiunea de 220 volți este prevăzută cu un cablu de alimentare lung de aproximativ 25,30 cm lungime pentru conectarea la întrerupătorul de alimentare, prin care contactul de priză care este de obicei prezent este refolosit. Cablurile ventilatorului revin, de asemenea, la locul lor. Sfat: Nu conectați ventilatorul la +12 volți și la masă, ci la +12 volți (roșu) și +5 volți (negru). Apoi funcționează doar la 7 volți, ceea ce este complet suficient pentru sarcina redusă din KC, dar reduce semnificativ zgomotul ventilatorului. Din păcate, nu toate funcționează așa, așa că încercați. Dacă doriți să o faceți foarte bine, puteți utiliza și un controler de temperatură.

Poza 3: Alte două modele de alimentare (mai mici). Cel din față a fost deja șters.

Instalare

Mai întâi carcasa goală a sursei de alimentare a computerului (ventilatorul, în funcție de model, spre spate sau spre dreapta-exterior) este montată în KC ca test (împingeți-o până la capăt, a se vedea și Figura 2) și punctele de fixare sunt marcate. Am folosit 3 șuruburi autofiletante (2 deasupra, 1 dedesubt în mijloc), ceea ce este suficient. Am înșurubat carcasa de peretele din tablă (imaginea 4). Toată lumea trebuie să caute singuri punctele, în funcție de model. Este clar că șuruburile ar trebui să fie doar foarte scurte. Banda de velcro autoadezivă, care este lipită de peretele din tablă și unitatea de alimentare, este de asemenea foarte bună pentru fixare. Peretele din tablă trebuie cu siguranță slăbit pentru găurire! Cu burghiul la îndemână, putem (în funcție de modelul sursei de alimentare) să forăm un număr suficient de găuri pentru ventilatorul din spatele KC.

Poza 4: Atașarea alimentatorului la peretele din tablă. În prim plan cablurile de conectare ale LED-ului de alimentare.

Acum vom fabrica o placă de circuit de reținere pentru întrerupătorul de alimentare dintr-o bucată de Pertinax sau material de placă de circuit (Fig. 5). Folosim placa de circuit de la sursa de alimentare originală. Dacă doriți, puteți să tăiați placa de circuite și să o refolosiți. Nu am făcut asta, cine știe pentru ce ai nevoie de ei (da da, `n Ossi). În cazul modelelor de alimentare cu energie (ceva mai lungi) afișate, comutatorul de alimentare iese în carcasa sursei de alimentare în locul prizelor IEC scoase. Este recomandabil să izolați suplimentar această zonă a sursei de alimentare cu bandă adezivă bună sau să măriți deschiderea. După ce comutatorul de alimentare a fost instalat corect, LED-ul cu rezistorul intră în poziție (lipici fierbinte). Din motive de simplitate, am conectat acest lucru la placa de bază (imaginile 4 și 5).

Pic 5: Vedere a tabloului de comutare. În fundal, unitatea de alimentare cu energie desfășurată.

Primul test

După ce sursa de alimentare a fost reasamblată (este imperativ să refolosiți orice folie izolatoare existentă), aceasta este montată pe peretele din tablă. Am instalat placa de circuit în carcasa unității de alimentare rotite cu 180 de grade pentru a avea zona de 220 volți în spate și partea de joasă tensiune în față. Dar acest lucru nu va funcționa cu toate modelele. Cablurile de alimentare ale unității de alimentare pentru PC și KC sunt lipite la comutator (cu doi poli!), Cablul de alimentare KC nu este încă conectat și totul este gata pentru primul test. Dacă aveți, ar trebui să încărcați ieșirea de 5 volți cu un rezistor (aprox. 1 ohm, 10 wați) și apoi: Porniți! Dacă nimic nu fumează sau se simte diferit, ventilatorul rulează, toate tensiunile sunt corecte și, de asemenea, la contactele unde le aparține, totul ar trebui să fie bine.

Alocarea pe conectorul de alimentare KC:

1/2. Dimensiuni
3. PIN de identificare
Al 4-lea -5 volți (nu este disponibil cu sursele de alimentare cu dischetă)
5. +12 volți
Al 6-lea +5 volți

". totul este bine?" "Deloc!" poate un electrician va suna printre noi acum. El are dreptate! Am construit KC cu cablul de alimentare original. Într-un astfel de caz, totuși, o conexiune de contact de protecție, adică un cablu cu firul galben/verde în interior, ar fi corectă. Acest lucru este apoi foarte bine atașat la carcasa unității de alimentare. Deoarece nici nu a fost cazul originalului, nu am făcut-o (încă) cu mine. Cu toate acestea, nu poate face nici un rău!

În timp ce ne referim la acest subiect: nu îmi asum responsabilitatea pentru nimic din cele descrise aici. Fiecare acționează pe propriul risc.; -)

În funcție de modelul sursei de alimentare a computerului, poate fi logic să instalați panourile carcasei KC cu fantele de ventilație orientate în față. Acest lucru este recomandat în special dacă ventilatorul suflă înapoi.

In cele din urma

Desigur, puteți face totul complet diferit (bine, um, poate), am descris varianta mea doar aici. Am echipat toate cele trei dispozitive de bază cu aceste surse de alimentare și totul rămâne frumos, stabil și rece. Zgomotul ventilatorului, cel puțin 3 dintre ele, este aproape inaudibil. Conversia este deosebit de utilă pe dispozitivul de bază KC85 și pe D004. D002 fără module are aproape nici un consum remarcabil de energie, dar ar trebui (din cauza ventilatorului) să fie convertit. Dischetele necesită mult mai puțină energie, motiv pentru care probabil nu trebuie convertite decât dacă un hard disk vechi a fost încorporat în ele.
