R; ALIZARE SOLARĂ TERMICĂ (DRAINBACK) - Stocul de calorii (apă; moarte;)

Acest stoc este destinat să păstreze excesul de calorii pentru a-l restabili ulterior. Aceasta este teoria, în practică este puțin mai complexă.

Am observat după un timp de operație că:

din aprilie până în octombrie: sunt suficiente calorii pentru a le putea stoca

din noiembrie până în martie: este mai bine să „pompați” caloriile din stoc în timp real

Acest ultim punct nu este neapărat ușor de realizat în funcție de proiectele hidraulice realizate. Într-adevăr, un circuit de încălzire a casei este un circuit închis sub presiune, în timp ce în canalul de scurgere, stocul este deschis și la presiune atmosferică constantă. Prin urmare, singura modalitate este de a trece printr-un schimbător de căldură în interior.

Ca o consecință a acestei alegeri, pentru a pompa caloriile în timp real, stocul trebuie să fie deja la o temperatură minimă și acest lucru, iarna, nu este câștigat deoarece este puțin soare !

Cred că canalul de scurgere este valabil numai dacă încălzirea centrală este deja proiectată la temperatură scăzută (tip încălzire prin pardoseală), altfel iarna este aproape imposibilă misiunea (poate fi posibil în sud. Și din nou).

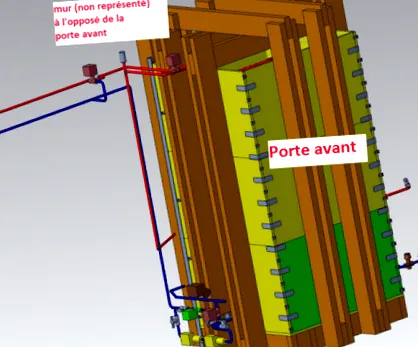

Personal, iarna cu temperaturile de acasă, folosesc stocul doar pentru a menține plăcile calde în timpul unei zile frumoase. Acest lucru necesită un stoc deja la minimum 30 ° C în partea superioară. Iată designul stocului meu:

1500L (0,93m x 0,93m amprentă de apă. Din stocul finit izolat de 1,4m x 1,4m)

înălțimea apei la 20 ° C = 1,73m

înălțimea apei la 80 ° C = 1,78m

cadru din lemn (calculat pentru o împingere de 1,35 tone) cu dublă etanșare internă EPDM

Izolație din lână de rocă de 20cm

schimbător de căldură format din 4 radiatoare suspendate în partea superioară conectate în paralel

1 țeavă de aspirație la rece scăzută și 1 țeavă de livrare la cald ridicată (care permite stratificarea corespunzătoare a rezervorului)

Toate legate de conștiința dobândită de câte 2 curele de o tonă de tracțiune fiecare.

4 sonde TH pilot (sus, jumătate sus, jumătate jos și jos).

solară

Am ales să produc stocul in-situ din simplul motiv că nu puteam trece cu un rezervor tampon comercial. Ar fi fost necesar să punem 2 în paralel și atunci este mai dificil de gestionat.

aproape că îi dăm forma pe care o dorim

se adaptează la spațiul disponibil

calculați corect împingerea (vezi mai jos)

fără garanție producător

NU GĂSIȚI CALCULAREA EXPANSIEI VOLUMULUI DE APĂ LA TEMPERATURĂ ÎNALTĂ (a se vedea coeficientul de expansiune a apei de mai jos)

Ușa din față poate fi deschisă pentru intervenție tehnică.

Înălțimea expansiunii apei în stoc

Deoarece suntem la presiune atmosferică constantă, în timpul încălzirii, volumul de apă crește. Prin urmare, este necesar să se calculeze această diferență de înălțime pentru a măsura înălțimea finală a stocului.
