Tomografie computerizata

Domeniul de aplicare/domeniul de aplicare al modalității

  • accident vascular cerebral
  • Leziuni care ocupă spațiu (leziune: leziuni/leziuni ale țesuturilor)
  • Cefalee acută severă (pentru a exclude sângerarea)
  • Hidrocefalie (extinderea spațiilor lichide umplute cu lichior în creier, cunoscută și sub numele de capul apei)
  • Boala sinusală
  • Mielom (cancer de sânge)
  • Embolie pulmonară
  • Anevrism aortic (bombat al unui vas de sânge, aici aorta)
  • BPOC (boală pulmonară obstructivă cronică, cunoscută colocvial ca plămân al fumătorului)
  • Boala pulmonară interstițială
  • Traumatism toracic (traumatism: rană, leziune)
  • Boala inflamatorie intestinală a colonului (intestin gros)
  • Ileus intestinal subțire (ileus: ocluzie)
  • Metastaze hepatice
  • Pancreatită (inflamație a pancreasului)
  • Tumoare pancreatică (tumoare pancreatică)
  • Masă/tumoră: glande suprarenale, testicule/scrot
  • Leziuni mai severe ale capului/craniului
  • Boli tumorale (în special ale plămânilor)

Structura tehnică și funcționalitatea modalității

matematică

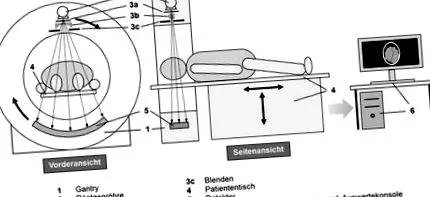

Figura 1: Structura schematică a unui computer tomograf în vedere frontală și laterală. [2]

Descrierea componentelor:

1) gantry

Gantry reprezintă cadrul în care sunt instalate componentele individuale, cum ar fi tuburile cu raze X, detectoarele etc. Sistemul de acționare pentru rotație și alimentarea pentru alimentarea cu energie și tensiune a componentelor sunt, de asemenea, integrate în acesta, la fel ca și cablurile de date care asigură transmiterea datelor de imagine către computer. Câteva butoane sunt atașate la suprafața porticului, de exemplu pentru a muta masa în poziția necesară sau pentru a porni un dispozitiv de poziționare cu laser.

2) Tub cu raze X

Tubul cu raze X se rotește în jurul pacientului în portic. Cu toate acestea, imaginile pacientului pot fi realizate și atunci când tubul cu raze X este staționar. Este apoi o imagine de ansamblu care este comparabilă cu o imagine cu raze X și este utilizată pentru a planifica examinarea. Tensiunea tubului cu raze X poate fi adaptată la examinarea respectivă. În funcție de tipul dispozitivului, se poate seta o valoare între 70 kV și 150 kV. Curentul tubului poate fi de asemenea reglat. Dispozitivele mai noi pot, de asemenea, regla automat tensiunea tubului și/sau curentul tubului în timpul expunerii la zona corpului de înregistrat. Acest lucru reduce expunerea pacientului la radiații.

3) Deschideri, filtre, filtre de formă

După fereastra de ieșire a tubului cu raze X, se atașează filtrarea (3a) pentru întărirea fasciculului, filtrul în formă (3b) și diafragmele (3c). Filtrul de formă slăbește lateral fasciculul de raze X pentru a adapta fasciculul la dimensiunea corpului rotunjit al pacientului. Mașinile CT au de obicei cel puțin două dintre aceste filtre de formă, deoarece capul, de exemplu, are o circumferință diferită, mai mică decât regiunea abdominală. Diafragmele limitează fasciculul de raze X lateral și în direcția de alimentare a mesei.

4) masa pacientului

În timpul examinării, pacientul se întinde pe o masă. Aceasta se deplasează prin gantry în timpul expunerii. Masa este reglabilă, astfel încât pacientul să stea cât mai central posibil în portic. Poziționarea este verificată cu marcajul laser. Există, de asemenea, diverse ajutoare de poziționare pentru masă, deoarece pacientul nu are voie să stea plat pe masă pentru fiecare examinare.

5) detector

Detectorul este situat în interiorul porticului perpendicular pe tubul de raze X. Ambele se rotesc în același timp în jurul pacientului, astfel încât acesta să fie întotdeauna între detector și tubul de raze X. Detectorul este format din mai multe elemente și este curbat astfel încât fasciculul de raze X în formă de ventilator de la fereastra de ieșire a tubului de raze X către suprafața detectorului să parcurgă, de asemenea, aceeași distanță lateral. Detectoarele moderne constau din mai multe așa-numite linii, prin care mai multe felii din pacient pot fi înregistrate în același timp și timpul de înregistrare este scurtat.

6) Calculator de înaltă performanță cu consolă de control și evaluare

Pentru a obține o imagine din semnalele de măsurare care vin de la detector, imaginea trebuie să fie reconstruită din datele de măsurare folosind metode foarte calculatoare. Acest lucru se poate face numai cu ajutorul unui computer. Imaginile rezultate pot fi apoi vizualizate și evaluate. În timpul examinării, consola de operare poate fi utilizată pentru a seta parametrii dispozitivului, a poziționa masa pacientului și a comunica cu pacientul printr-un sistem de difuzoare.

Funcționalitate:

Imaginea din tomografia computerizată este creată atunci când tubul cu raze X și detectorul se rotesc simultan în jurul pacientului în gantry. În timpul unei rotații, un semnal este înregistrat la detector în fiecare segment unghiular. De exemplu, semnalele de măsurare 360 ​​care reprezintă atenuarea fasciculului de raze X la pacient pot fi înregistrate cu o rotație de 360 ​​°. Computerul folosește apoi aceste semnale de măsurare pentru a calcula imaginea într-o felie de pacient. Deoarece mai multe felii trebuie de obicei înregistrate, pacientul este mutat prin gantry cu masa. Se face distincția între o montură axială și o spirală. În timpul înregistrării axiale, se face o înregistrare prin rotație și apoi masa este împinsă cu un strat de înregistrare mai departe prin portic, astfel încât următoarea înregistrare prin rotație să poată avea loc. În cazul imaginii în spirală, masa este împinsă continuu prin portic în timpul imagisticii rotaționale, astfel încât tubul cu raze X și detectorul să se rotească într-o cale spirală în jurul pacientului. O scanare CT spirală este mult mai rapidă decât o scanare CT axială. Computerul poate calcula apoi imagini tridimensionale/spațiale ale pacientului din mai multe imagini în felie înregistrate.

Procedura anchetei

Expunere la radiații/protecție la radiații

Expunerea la radiații a pacientului în timpul unei examinări CT poate fi medie (zona capului) până la mare (abdomen), în funcție de examinare. Cu toate acestea, intervențiile sunt excluse. Sunt luate diferite măsuri de precauție în timpul examinării pentru a proteja pacienții și personalul medical de expunerea inutilă la radiații prin raze X. Regiunile corpului pacientului care nu se află în zona imaginii sunt acoperite de o pătură de plumb, protecție gonadică (pentru a proteja glandele sexuale), protecție toracică, protecție tiroidiană sau protecție a ochilor, în funcție de examinare. În cazul intervențiilor în timpul înregistrării, se iau măsuri de protecție suplimentare pentru personalul medical. Dacă nu poate fi evitată CT-ul unei femei însărcinate, se acordă o atenție deosebită măsurilor de protecție. De obicei, pacientului i se administrează un dozimetru (dispozitiv de măsurare pentru a determina puterea Razele X. este radiația electromagnetică. Razele X pot penetra materia, dar sunt slăbite la diferite grade, astfel încât materia să poată fi radiografiată cu aceasta. Radiologia folosește această proprietate.

"data-tiptheme =" tipthemeflatdarklight "data-tipdelayclose =" 500 "data-tipeventout =" mouseout "data-tipmouseleave =" false "data-tipcontent =" html "title =" radiații cu raze X "> radiații cu raze X) plasate pe stomac pentru Pentru a putea evalua retrospectiv riscul copilului nenăscut. Personalul părăsește camera în timpul examinării, pentru că altfel ar fi expus zilnic la radiații. purtați ca îmbrăcăminte de protecție.
