Conectarea cablurilor de aluminiu și cupru în domeniul de medie tensiune

Cu AppLiCable-U®, LSH Group oferă un nou tip de tehnologie de conectare aluminiu-cupru care elimină problemele bine cunoscute - un articol de specialitate din Wind Fair Technology Symposium 2012

Procesul a fost dezvoltat împreună cu partenerul de cooperare Auto-Kabel GmbH și este special adaptat nevoilor turbinelor eoliene. AppLiCable-U ® este o soluție ieftină, fără coroziune și fără probleme.

Scăderea prețurilor la turbinele eoliene continuă. În timp ce până recent s-au realizat venituri de 1,2 milioane de euro pe MW de capacitate instalată, prețul în Europa a scăzut acum la aproximativ 800.000 de euro. În Mexic, a fost chiar construit un parc eolian cu o capacitate de puțin sub 500.000 EUR pe MW. Având conducerea tehnologiei, unii producători vor putea rezista scăderii prețurilor pe termen scurt, dar dezvoltarea nu poate fi oprită pe termen lung. Presiunea de a reduce costurile pentru a-și menține propria marjă crește și devine din ce în ce mai serioasă. În funcție de gama verticală de fabricație - pe lângă achiziții - potențialul de raționalizare intern trebuie exploatat și procesele optimizate.

Conexiune aluminiu-cupru zona problemei

Un domeniu pentru reducerea costurilor este utilizarea de aluminiu în loc de cabluri de cupru în gama de medie tensiune. Cu toate acestea, din cauza condițiilor mecanice, aluminiul nu poate fi utilizat în toate zonele sistemului; în schimb, cuprul trebuie utilizat din cauza rezistenței mecanice mai mari. În trecut, trecerea de la cablul de cupru la cel de aluminiu a fost punctul critic, deoarece a fost creat un dielectric. Conductoarele din aluminiu nu pot fi sertizate, de exemplu stoarse într-un capăt de cablu tubular, deoarece aceasta distruge suprafața firelor individuale de aluminiu și provoacă oxidare. În plus, aluminiul este mult mai moale decât cuprul, așa că „curge” și se pierde forța de sertizare. Consecința fatală: din ce în ce mai puțini conductori de aluminiu trebuie să transporte electricitate și se încălzesc. Conductorii se încălzesc constant, își cresc rezistența la curent, temperatura crește constant. În cel mai rău caz, acest lucru poate duce la incendii în sistem. O prelucrare curată și sigură din punct de vedere tehnic a acestor conexiuni cupru-aluminiu nu era posibilă anterior.

Sudare în loc de presare

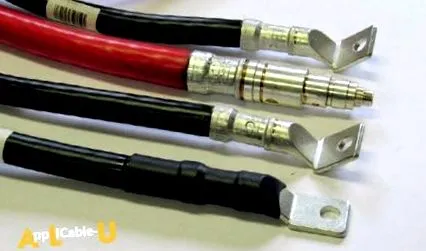

Pentru a putea utiliza în continuare potențialul de economisire prin utilizarea aluminiului și pentru a oferi o soluție sigură, furnizorul de sistem LSH a dezvoltat AppLiCable-U ® în cooperare cu compania Auto-Kabel. Această tehnologie inovatoare nu presează, ci sudează tranziția de la cupru la cablul de aluminiu. Într-un așa-numit proces de sudare prin frecare, cele două părți sunt încălzite prin presiune și mișcare într-o asemenea măsură încât se fuzionează împreună. Acest lucru creează o conexiune extrem de puternică.

Testele de tracțiune cu diferite secțiuni ale cablurilor au arătat că conexiunea nu se slăbește niciodată la punctul de sudare, dar de obicei rupe firele de aluminiu individuale.

Fără coroziune, fără rezistență crescută la contact

Un alt avantaj al sudării prin frecare este că nu există coroziune la punctul de conectare. Oxigenul nu are cum să pătrundă în compus. Este absolut inert. Rezistența electrică, dată de diferitele materiale, este echilibrată de un conductor de aluminiu cu o secțiune mai mare a cablului. Aceasta înseamnă că o linie de cupru de 400 mm 2 - în funcție de design - este conectată la o linie de aluminiu de 550 mm 2 până la 600 mm 2. Acest lucru evită creșterea rezistenței la contact. Măsurătorile cu până la 2.200 amperi au arătat că liniile în sine se încălzesc mai mult decât tranzițiile. Acest lucru se datorează faptului că legătura dintre cupru și aluminiu este aleasă sub formă de con. Curentul curge întotdeauna pe suprafața cablului, de asemenea, în conexiune. Aranjamentul conic în tranziția conexiunii oferă fluxului o suprafață mare.

AppLiCable-U ® - avantajele dintr-o privire

Reducerea costurilor prin suprataxe semnificativ mai mici din aliaj
nici un efort suplimentar de izolare
special dezvoltat pentru turbinele eoliene
efort redus de asamblare fără scule speciale
Instalare sigură în turn, deoarece nu este necesară tăierea cablurilor în condiții nefavorabile
manevrare ușoară, deoarece conexiunile prin mufă trebuie doar înșurubate
conexiuni detașabile
conexiuni codabile
Reducerea greutății
rezistență fără probleme la contact
sigilat conform clasei de protecție IP 67, astfel încât AppLiCable-U ® să poată fi utilizat și în zona offshore.

AppLiCable-U ® plătește pentru producătorii de turbine eoliene din secțiuni transversale de cablu de 90 mm 2 - în unele cazuri chiar mai puțin. Practic, liniile de aluminiu de până la 600 mm 2 pot fi fuzionate cu liniile de cupru corespunzătoare.

Dezvoltă idei noi, folosește experiența

Partenerii de cooperare Auto-Kabel GmbH și Grupul LSH au intrat într-o conexiune fructuoasă din care ies soluții inovatoare. De la începutul anului 2011, au dezvoltat împreună AppLiCable-U ® pentru turbine eoliene și l-au brevetat. Auto-Kabel se poate baza pe cei 25 de ani de experiență în industria auto. Și aici, aspecte precum coroziunea și diferite metale pentru a reduce costurile și greutatea sunt de o importanță centrală. Conexiunile lor cupru-aluminiu s-au dovedit aici de un milion de ori.
