Construiți-vă singur depozitarea electricității; Atelier DIY 25kWh utilizabil; încărcare inteligentă casă inteligentă tesla inteligentă

Instrument:
- Cleste de sertizare pentru capace tubulare de cablu 50qmm
- diverse șurubelnițe, cu fante și Phillips
- cuțit meșteșugăresc
- ferăstrău mic
- Cutter lateral
- regula de pliere (regula de pliere)
- Creion pentru desen
- 2 dibluri de 10 mm și șuruburi hexagonale adecvate pentru montarea invertorului
- 4x dibluri de 6 mm și șuruburi adecvate pentru montarea cutiei de siguranțe a bateriei
- Cleste de sertizare pentru inele de capăt de sârmă
- Cutie cu piulițe, diferite dimensiuni etc. 13mm și 18/19mm
- Set de gustări, diferite dimensiuni
- ferăstrău de 32 mm
- Șurubelniță/burghiu fără fir cu burghiu metalic de 5,5/6mm
- Burghiu SDSplus cu burghiu de 6 mm și 10 mm
- (Dispozitiv de ridicare a celulelor pentru a scoate celulele din baterie pe rând și pentru a le introduce din nou la locul final de instalare)

Instalarea contorului de energie SMA

Lunile contorului de energie SMA sunt recomandate pentru a obține valori exacte ale consumului și furajului în timp aproape real. Oferă nu numai puterea activă totală la punctul de transfer, ci și puterea reactivă și aparentă, cos phi, tensiunile și THD, în total și monofazat.

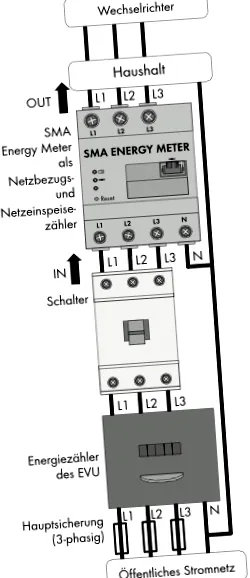

Pentru a face acest lucru, contorul de energie trebuie instalat direct în spatele întrerupătorului principal din distribuție. Este, ca să spunem așa, în buclă.

În starea inițială acest lucru poate de ex. arata asa:

Trei punți negre de cablu duc de la comutatorul principal la blocul de borne. Lucrarea poate fi efectuată numai de un electrician! În primul rând, întregul sistem trebuie deconectat de la alimentare! În mod ideal, prin intermediul comutatorului SLS de sub contor. Capacul superior poate fi acum îndepărtat și trebuie utilizat un dispozitiv de măsurare adecvat pentru a verifica dacă nu mai există tensiune! În acest caz, cele trei punți de cablu existente în partea de sus a comutatorului principal pot fi slăbite și îndepărtate. Noile punți de cablu, mai lungi și negre, sunt acum înșurubate în acest moment. Contorul de energie este apăsat pe șina superioară de lângă comutatorul principal și punțile cablurilor sunt introduse 1: 1 în Contorul de energie de jos și înșurubate. Noul pod albastru de cablu este, de asemenea, introdus și înșurubat în partea inferioară a contorului de energie. Celălalt capăt este montat pe bara N. Cablurile aflate în prezent libere, provenind de la blocul de borne, sunt introduse 1: 1 în contorul de energie de sus și strânse înșurubat. Trebuie să se asigure că L1, L2 și L3 nu sunt amestecate în niciun caz și că toate cablurile sunt înșurubate strâns pentru a preveni contactul!

După aceea ar trebui să arate cam așa:

Acum capacul poate fi reinstalat și cablul de rețea de la comutator (posibil în legătură cu un router) poate fi conectat. După pornirea tensiunii la sistem, contorul de energie pornește și LED-urile se aprind/clipesc în verde.

Contorul de energie primește propriul IP de la serverul DHCP din router și poate fi accesat și prin intermediul unui site web. Cu toate acestea, nimic nu trebuie configurat aici. Contorul de energie trimite informațiile sale ca multicast la adresa 239.12.255.254 din rețea. Orice client care dorește să asculte poate face acest lucru.

Odată cu instalarea contorului de energie SMA, se face primul și cel mai important pas. Aplicația EMView poate fi utilizată pentru a verifica funcția.

Construcția cutiei de siguranțe a bateriei, inclusiv pompa UEM și desulfator

Siguranța bateriei servește pentru a proteja împotriva supracurenților de tensiune continuă și, astfel, a cablurilor strălucitoare ale bateriei. În cazul nostru, siguranțele 2x 160A trebuie utilizate conform manualului SMA. Desigur, puteți cumpăra și această cutie de siguranțe a bateriei gata făcute. Totuși, în atelier, acesta trebuie să fie construit de dvs. și completat cu o pompă de circulație a electroliților și un desulfator.

În primul rând, carcasa (TK PC 2518-11-tm) trebuie pregătită. Există patru butoane din plastic pentru a monta întrerupătorul comutatorului Wöhner.

Acest lucru este cel mai bine eliminat cu un multimaster sau un Dremel. Apoi, suportul siguranței trebuie demontat, găurile trebuie marcate și găurite.

Placa de bază este atașată în siguranță cu câteva șuruburi M5 12mm, piulițe și șaibe.

Cablurile groase ale bateriei trebuie introduse în siguranță și stabil în carcasă. Pentru aceasta este logic să folosiți presetupe.

Acum, patru găuri de 32 mm trebuie să fie găurite în cutie. Cel mai rapid mod de a face acest lucru este cu un ferăstrău circular de 32 mm.

Presetupele pentru cabluri pot fi acum atașate.

Capacul separatorului de comutare are bucșe preaschise. Acestea sunt împărțite după cum urmează.

Pompa de circulație este atașată lateral cu suficient spațiu liber de perete. Pentru aceasta puteți utiliza din nou șuruburi M5. În acest exemplu, cele două găuri din consolă trebuiau mărite.

Comutatorul de rupere a sarcinii este finalizat din nou și pompa înșurubată. Sunt necesare șuruburi hexagonale M8 de 15 mm 4x pentru a fixa picioarele tubulare ale cablului.

Un desulfator este utilizat în acest atelier. Cu desulfatatorul bateriei, procesul de sulfatare este prevenit prin dizolvarea constantă a sulfatilor și chiar inversat în cazul unei ușoare sulfatări, crescând astfel capacitatea și îmbunătățind durata de viață a bateriei.

Desulfatorul ar trebui să-și găsească locul în partea stângă a cutiei de siguranțe a bateriei, iar cablurile care ies de sub dispozitiv ar trebui să fie direcționate direct în cutie pentru a le fixa la intrarea bateriei întrerupătorului. Iată imaginea finală a cutiei de siguranțe a bateriei.

Aceste legături de siguranță 160A NH00 asigură protecția reală. Acestea sunt amplasate în întrerupătorul Wöhner.

Siguranțele sunt împinse în suportul din capac așa cum se arată în figura următoare și apoi sunt agățate de planul de bază al întrerupătorului-deconectorului siguranței.

Configurarea rezervorului de stocare a plumbului

Astăzi a fost livrat depozitul de plumb. Pentru a fi introdus în pivniță, acesta a fost livrat individual pe două paleți.

Pe primul palet al jgheabului:

Pe a doua paletă, cele 24 de celule:

Acum, jgheabul de 150 kg a trebuit să fie adus la locația sa finală la subsol cu ​​patru oameni. El stă acum.

Acum, primele celule puteau fi transportate în două și ridicate în jgheab. Dar nu funcționează fără pauză!

Celulele 🙁 sunt încă pe paletul de livrare

Dar asta a fost stăpânit și acum depozitul se află la subsol.

Asamblați bateria

În acest pas, toate furtunurile pentru circulația electrolitului sunt mai întâi puse împreună. Trebuie avut grijă ca aerul să curgă astfel încât să nu apară „cercuri”.

Conectorii polari pot fi acum înșurubați înapoi în vechiul lor loc. IMPORTANT. Fiecare conector pol trebuie verificat cu atenție pentru eventuale coroziuni. Dacă este necesar, acest lucru trebuie îndepărtat și conectorul așezat pozitiv pe contactele bateriei. Conexiunea cu șurub este fermă, dar nu se rupe!

Mufele de transport pot fi acum scoase. Atenție: Această lucrare poate fi efectuată numai cu ochelari de protecție, deoarece aici pot apărea stropi de acid!

Acum se poate atașa degazarea centrală Aquamatic + centrală. Alimentează automat bateria cu apă distilată și conduce gazul oxidrogen către exterior într-un mod controlat printr-un furtun lung.

Degazare centrală cu filtru:

Alimentarea cu apă cu filtru:

Bateria este acum complet asamblată. Ultimii doi poli rămân liberi și ar trebui să fie echipați cu șuruburile corespunzătoare în timpul lucrărilor ulterioare, astfel încât scurtcircuiturile să nu poată apărea.

Asamblare

Sunny Island, telecomanda și bateria de rezervă pot fi montate pe perete. Cel puțin două persoane trebuie să ridice întotdeauna Sunny Island în suportul de perete!

Cablul bateriei

Pentru a garanta o putere continuă de 4,6 kW a Sunny Island, aproximativ 100 A la 48V curge de la baterie la invertor sau invers. Pentru ca aceste fluxuri mari să poată fi transportate corect, este recomandabil să alegeți o secțiune transversală de 50 mm. (consultați manualul de instalare Sunny Island) Pe baza bateriei, este logic să folosiți cablul de conectare original. Acesta este complet izolat din fabrică și trebuie apăsat pe cealaltă parte cu capete de cablu tubulare de 2x 50 mp.

Acest lucru permite ca aceste două cabluri de conectare să fie introduse și înșurubate în cutia de siguranțe a bateriei din partea de jos. Cealaltă parte este apoi înșurubată la baterie.

Alte două cabluri de 50 mp vor fi prevăzute cu capete tubulare de 50 mp pe ambele părți și introduse în cutia de siguranțe a bateriei de sus și înșurubată. Dacă nu se utilizează cabluri de culori diferite, trebuie marcat polul pozitiv! Capacele comutatorului izolator Wöhner pot fi înlocuite și fixate.

Cablurile bateriei sunt acum introduse în Sunny Island de jos și strânse cu șuruburile Allen închise. Vă rugăm să acordați atenție polarității corecte!

În plus, așa cum este descris în instrucțiuni, interfața Speedwire poate fi instalată în Sunny Island și prizele verzi pentru senzori/actuatori conectate.

Aceasta include și cablarea telecomenzii și conectarea interfeței Speedwire prin cablu patch la comutatorul din rețeaua casei.

Senzorul de temperatură a bateriei este introdus între celulele bateriei și înșurubat la Sunny Island sub BatTemp. (vezi manualul de instalare SI)

Acum linia pompei de electroliți este instalată în SI. În acest caz este o pompă de 230V. Cablul maro este montat pe poziția releului 1 sub NO și cablul albastru cu cablul principal de conectare a alimentării sub N (TT). O secțiune transversală potrivită este trasă de la cablul principal de conectare a energiei de la L (maro) la contactul COM 1 al releului. Toate lucrările electrice trebuie efectuate de un electrician ca de obicei.

În cele din urmă, cablul NYM de 3x10mm este introdus în SI și atașat la AC2 la L, N (TT) și PE. Cealaltă parte este condusă la cutia de siguranțe centrală și conectată de electrician.

Instalare

Toate lucrările trebuie verificate din nou! Dacă totul este instalat corect conform manualului de instalare, sistemul poate fi pus în funcțiune. Pentru a face acest lucru, siguranța Wöhner poate fi utilizată și circuitul închis. Acest lucru duce la o scânteie mică, deoarece condensatoarele din SI trag mult curent pentru o perioadă scurtă de timp.

Butonul din mijloc de pe Sunny Island poate fi apăsat până când LED-ul superior se aprinde. Telecomanda începe să pornească. Se poate întâmpla ca SRC să repornească din nou și din nou, apoi cardul SD de pe lateral trebuie îndepărtat scurt și reintrodus numai după configurare. Conform manualului, la pasul 2 ar trebui efectuată o actualizare a celui mai recent firmware, atât pentru interfața SI, cât și pentru interfața Speedwire.

Configurare inițială

Sistemul de baterii poate fi inițializat acum pe telecomanda Sunny. Pentru a face acest lucru, trebuie setate următoarele lucruri:

- 221.01 BatTyp -> FLA
- 221.02 BatCpyNom -> 1057 (930Ah la C5/0,88 = 1057Ah la C10)
- 221.03 BatVtgNom -> 48
- 222.01 BatChrgCurMax -> 105

Apoi, sistemul începe să pornească și SI își asumă un SOC actual al bateriei mai mic de 50%. El testează acest lucru cu încărcare puternică și umple bateria cu energie fotovoltaică sau cu rețea, în funcție de posibilitate. Aici este ușor să arăți răbdare!

Parametrii suplimentari pot fi reglați în timpul încărcării. Deoarece aici se folosește o degazare centrală în locul dopului de recombinare, mulți parametri pot rămâne așa cum sunt. Pentru a face acest lucru, este necesar să treceți la modul de export, așa funcționează:

Acum releul 1 poate fi configurat pentru circulația electrolitului și releul 2 dezactivat:

- 241.01 RlyOp1 -> AcdCir
- 241.02 RlyOp2 -> Dezactivat
- 241.07 ExtPwrDerMinIm -> 10

Asta a fost atunci. Atunci când utilizați Sunny Home Manager, Sunny Island trebuie totuși să fie integrat în Sunny Portal ca administrator. Home Manager găsește automat SI și îl listează în Sunny Portal sub „Dispozitive găsite”. Pur și simplu selectați SI aici și urmați expertul.

Vizualizare finală

informatii suplimentare

În timpul încărcării inițiale, țineți cont de toți polii bateriei, cablurile de curent continuu și funcția pompei EUM. Nu strică să petreci câteva ore stând lângă sistem cu o carte sau cu instrucțiunile de operare SI.
