Conversia d; o sursă de alimentare ATX pentru; electronice ale; Imprimantă 3D - Sisteme modulare 3D
Pentru a face o idee, tăvile încălzite standard (22x22cm) consumă în jur de 200 de wați. Ceea ce corespunde la aproximativ 16/17 amperi.
În ceea ce privește capul de încălzire, acesta consumă în jur de 40 de wați, iar restul componentelor electronice ale motorului includ aproape același lucru.
Prin urmare, este necesar să se furnizeze 90 de wați de putere (aproximativ 8 amperi) suplimentar pentru această parte.
Componentele electronice ale imprimantei 3D sunt proiectate pentru a primi 2 intrări de alimentare separate, dintre care o parte este dedicată alimentării patului încălzit și cealaltă parte către restul imprimantei.

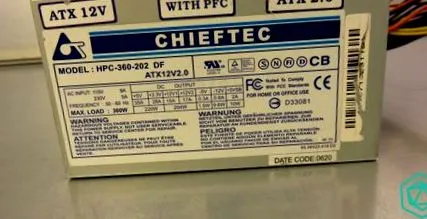

Deci, înainte de a utiliza o sursă de alimentare ATX, este, prin urmare, esențial să verificați dacă ieșirile de 12V, aici în tabel + 12V1 și + 12V2 sunt de cel puțin 15 Amperi.
În cazul nostru, vom folosi ieșirea de 17 Amperi pentru alimentarea patului de încălzire și ieșirea de 15 Amperi pentru restul electronicelor.
Cel mai adesea, + 12V1 și + 12V2 sunt conectate la 2 tipuri de conectori.
+ 12V1 este adesea conectat la conectorul molex în 4 puncte care se află pe fotografia de mai jos.
+ 12V2 când este adesea conectat la conectorul pătrat în 4 puncte care se află pe fotografia de mai sus. Este adesea cel care alimentează procesorul computerului.
Dacă aveți îndoieli, ar trebui să puteți obține mai multe detalii consultând documentația tehnică a modelului sursei de alimentare.
Începeți cu conectorul pătrat și tăiați baza cablului la conector, cu tăietori de sârmă sau, în caz contrar, cu o foarfecă.
Odată ce conectorul este tăiat, veți avea acces la 2 fire galbene și 2 fire negre.
Acum luați conectorul molex în 4 puncte și tăiați cele două fire negre și galbene.
Puteți păstra celelalte cabluri pe conector. Firul roșu corespunde + 5V și firul negru la pământ (0V).
Dacă decideți să tăiați întregul conector, aveți grijă să izolați în mod ideal firul roșu și cel negru rămas cu banda izolatoare a electricianului.
Odată tăiat, ar trebui să obțineți ceva similar cu fotografia.
Rețineți că păstrarea conectorului vă permite să izolați firele rămase.
