Dezvoltarea și producția de corpuri de testare a centurilor armate cu fibră de carbon - imk automotive GmbH

Referință Daimler AG

Sarcină

Conținutul proiectului a fost dezvoltarea și producția în serie mică de echipamente de testare ușoare și dispozitive de asamblare pentru testarea ancorării centurii în corp, ca parte a asigurării calității însoțite de producție a Daimler AG. Scopul principal a fost îmbunătățirea ergonomiei la locul de muncă prin simplificarea manipulării echipamentelor de testare și reducerea greutății întregului echipament de testare.

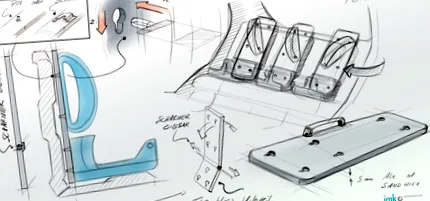

corpuri

implementare

În conformitate cu ghidul ECE nr. 14 aplicabil testării centurii vehiculului, au fost dezvoltate concepte pentru corpurile de testare din materiale compozite din fibre și pentru un sistem de asamblare ergonomic. După evaluarea variantelor, conceptele preferate au fost detaliate și proiectate în continuare cu ajutorul simulărilor numerice FE în ceea ce privește cerințele de încărcare, atât static, cât și dinamic.

Producția de prototipuri compatibile cu fibre compozite a fost realizată de parteneri de cooperare sub supravegherea imk automotive GmbH.

rezultat

Prin înlocuirea aluminiului cu plastic armat cu fibră de carbon (CFRP), a fost posibil să se reducă greutatea echipamentului cu până la 50%. Proprietățile de rigiditate și rezistență specifice greutății materialului compozit din fibre au fost utilizate la maximum.

În acest fel, a fost posibilă îmbunătățirea condițiilor ergonomice la poziționarea probelor de testare și pregătirea testelor. Acest lucru a dus la o reducere semnificativă a volumului de muncă pentru angajații din domeniul testelor.
