Funcționarea unei pompe de căldură sursă de aer
Pompa de căldură este un echipament care se bazează pe o sursă naturală de energie termică pentru a produce căldură în casă. Fie pentru încălzire, fie pentru apă caldă menajeră.
Pentru a funcționa, pompa de căldură folosește caloriile găsite în aer, sol sau apă. Chiar dacă temperatura exterioară este considerată rece (mai mică de 7 ° C), pompele de căldură actuale funcționează într-un mod foarte eficient.
Cum funcționează CAP în detaliu

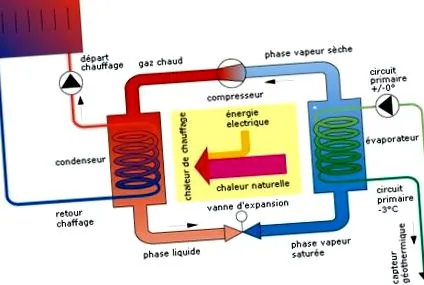

Iată o diagramă care prezintă principiul de funcționare al pompei de căldură
În primul rând, pompa de căldură extrage caloriile din mediul natural folosind un circuit primar. Când vine vorba de energie aerotermală (aer-apă pac), aceasta constă dintr-un ventilator care atrage aerul ambiental pentru a extrage căldura din acesta și apoi să o trimită în inima dispozitivului. Pentru geotermie sau acvatermie, este scufundată o rețea de senzori responsabili cu extragerea energiei termice la mare adâncime sau pe o suprafață mare.
Caloriile ating apoi nivelul de evaporatorul unde circulă un agent frigorific. Se evaporă la contactul cu aceste calorii, deoarece căldura furnizată este mai mare decât temperatura de vaporizare a lichidului. Vaporii (sau gazele) astfel obținute sunt aspirați și apoi presurizați de compresor.
Când gazul este comprimat, temperatura acestuia crește, acesta este primul principiu al termodinamicii. Acest gaz trece apoi în condensator care va extrage căldura din agentul frigorific. Apoi este transferat în circuitul de încălzire. Gazul, care s-a răcit, trece în cele din urmă regulatorul ceea ce va reduce presiunea. Lichidul revine apoi la starea lichidă pentru a-și relua ciclul.
Căldura extrasă din condensator va fi transmisă unui circuit secundar. În funcție de instalație, este compus din:
- încălzire prin pardoseală sau radiatoare cu temperatură scăzută pentru circuitele de apă.
- ventiloconvector pentru sisteme aerotermice de tip aer-aer.
Rezumatul principalilor constituenți ai PAC
Pompa de căldură este formată din patru elemente principale, fiecare dintre ele având un rol esențial în producția de căldură pentru casă:
- Evaporator: este responsabil pentru transmiterea caloriilor din circuitul primar către partea internă a pompei de căldură, astfel încât lichidul de răcire să se evapore
- Compresor: crește presiunea circuitului, astfel încât temperatura gazului crește pentru a crea un surplus de căldură.
- Condensator: sau schimbător, transferă căldura din gaz în circuitul de încălzire al casei.
- Regulator: permite reducerea presiunii din circuit astfel încât gazul să revină la starea lichidă, reglând în același timp cantitatea de fluid care circulă.
Există alte elemente care pot fi sau nu găsite în pompa de căldură și care servesc în principal la îmbunătățirea performanței și siguranței:
- Comutator de presiune: un element de siguranță care face posibilă oprirea funcționării pompei de căldură atunci când există o problemă de presiune.
- Filtru desicant: elimină umiditatea conținută în agentul frigorific deoarece favorizează formarea acidului. Prin urmare, neutralizează acești acizi care s-au format și filtrează particulele fine pentru a menține circuitul curat. Această componentă este foarte utilă în cazul unui sistem Split
- Sticle de lichid anti-suflare: împiedică compresorul să aspire agent frigorific necarbonat și să-l spargă. De asemenea, permit o ușoară îmbunătățire a performanței pompei de căldură.
- Supapa de inversare a ciclului: permite inversarea ciclului pompei de căldură, astfel încât să poată extrage caloriile din casă și, prin urmare, să o răcească. Aceasta se numește aparat de aer condiționat.
