R; ALIZARE SOLARĂ TERMICĂ (DRAINBACK) - Rezervorul solar ACM (MAJ 260617)

Cu 16 m² de colecție, am vrut un rezervor de apă caldă menajeră cu capacitate maximă. Având în vedere congestia, nu puteam trece decât un balon de 500l (cântărește încă 200kg gol !).

În martie, este nevoie de 4 ore de încălzire (soare permanent) pentru a trece 500l de la 15 ° C la 70 ° C

Particularitate hidraulică

Sistemul meu fiind în canalizare, când încălzesc stocul, circuitul meu solar este la presiune atmosferică constantă. Din momentul în care sistemul trece în modul de încălzire a apei calde menajere, circuitul solar trece în circuit închis și, prin urmare, în funcție de temperatură, crește presiunea.

Este ABSOLUT necesar să limitați și să evacuați suprapresiunea, altfel scurgerea este garantată. !

Prin urmare, există 3 elemente de securitate:

2 limitatoare de presiune mecanice calibrate la 3 bari

1 presostat setat la 2,8 bari

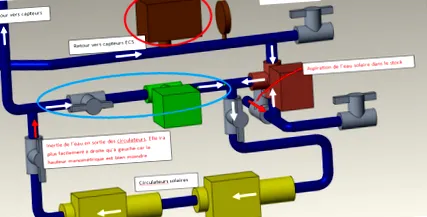

alizare

Când comutatorul de presiune se declanșează, comanda manipulează scurt supapa cu 3 căi pentru a elibera excesul de apă din stoc și apoi se închide. Scăderea de presiune poate fi observată (în modul accelerat) pe manometrul limitatorului de presiune de mai jos:

Primul "clic" cuplează presostatul

câteva secunde mai târziu, al doilea „clic” declanșează presostatul, comanda reacționează.

Împreună cu acesta, un al doilea limitator de presiune este poziționat în punctul înalt al circuitului solar. Într-adevăr, dacă EDF reduce curentul, circulația se va opri, dar nu va fi evacuată de gravitație și, prin urmare, vaporizarea apei ! !

Prin urmare, acești vapori trebuie evacuați, care vor crește în presiune (și se vor depune cât mai sus posibil în circuitul solar), altfel oala sub presiune va exploda:
