Roland11
În cele din urmă mi-am luat propria mașină Delonghi cu o sursă de alimentare de comutare defectă
Este un ECAM 22.110, placa de alimentare are numărul 5213214041, cu versiunea software 1.1.
Simptome: Mașina nu mai face nimic, există o bobină pe placa de circuit (denumită de obicei L1 sau L4, arată ca un rezistor cu inele colorate) care este vizibil arsă (este neagră sau murdăria se desprinde).
Așa cum este descris și în aceste trei fire:
- kaffee-welt.net/index.php/Thre…?postID=131143#post131143
- kaffee-welt.net/index.php/Thre…?postID=130349#post130349
- https://www.kaffee-welt.net/index.php/Thread/15453-ESAM-6700-EX3-Steuerplatine-defekt/?postID=132946#post132946
O sursă de alimentare în modul comutat nu are un transformator greu pentru a converti tensiunea DC (în acest caz: 5V și/sau 12V) de la tensiunea de rețea (230 V), ci doar o bobină „mică” (marcată ca „TR1” pe această placă).
Tensiunea de rețea trece prin niște diode și odată cu aceasta bobina TR1 este alimentată: această tensiune este pornită și oprită foarte repede, ceea ce face o tensiune mult mai mică decât 230V.
Comutarea pornit/oprit este realizată de un „Switcher IC”, adică blocul negru cu amprenta „LNK364GN”. Notorul „bobină de murdărie” este conectat în serie, precum și un rezistor mare (3W).
Deci, se face o tensiune de 5 V DC (există un „feedback” din partea secundară înapoi la LNK364 pentru a comuta mai repede/mai încet/mai scurt/mai lung pentru a obține exact cantitatea corectă de tensiune DC).
Esti interesat? Aruncați o privire la ultima versiune (CH8) a documentației circuitului pentru mașina ESAM3500/4500 de la WolleP. Acum există, de asemenea, un desen al unei surse de comutare: saeco-support-forum.de/threads…-3500-4500-change8.54052/
Și ce se poate întâmpla acum?
- În caz de supratensiune în rețea, acest circuit poate fi suprasolicitat și această componentă se va arde: mașina nu mai face nimic deoarece µprocesorul nu mai este alimentat și nu mai pot fi comutate tranzistori, triac-uri sau relee.
- O altă posibilitate este că LNK364GN (U1) este defect din cauza „vârstei” (= deteriorarea temperaturii) și provoacă un scurtcircuit între „sursă” și „scurgere”: acest lucru face ca prea mult curent să curgă prin bobina L1 și rezistorul mare R55 (care de fapt funcționează ca o „copie de rezervă”).
Ok, de aceea am desfăcut și testat această componentă:
- L1: bobină de 1000 µH = 1 mH: măsoară 0 ohmi rezistență (așa cum ar trebui să fie), dar are doar o inductanță de 10 µH -> defect/scurtcircuitat. Schimbați-le pentru o copie DCR de 1 mH/0,2 A/3 Ohm va funcționa, de exemplu: conrad.de/de/induktivitaet-axi…-102j-00-1-st-435043.html
- LNK364GN: Rezistența dintre „S” și „D” este de numai 19 ohmi. este cu un nou 15 MOhm (!) -> de asemenea defect/scurtcircuitat
- Rezistor R55 (47 Ohm, 3 W): ars! (rezistență infinită) -> circuitul nu mai primește deloc curent
- În cele din urmă, condensatorul de suprimare a interferențelor (conectat între ambii poli ai mufei de alimentare): trebuie să fie de 100 nF, dar măsoară doar 70 nF: acest lucru este, de asemenea, înșelat, dar poate nu este necesar pentru a face ca placa de circuit să funcționeze din nou (deteriorată de supratensiune în rețea?)

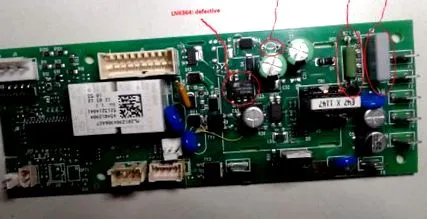

După cum se arată în această imagine (radiatorul a fost eliminat):
(dezvânzarea LNK364GN cu fierul de lipit a fost cam dificilă, așa că a trebuit să fac o reparație cu firul galben, poate data viitoare scoateți IC-ul cu aer fierbinte)
Apoi am reconectat cablul de alimentare. și. Da! Avem 5 V DC și 20 V DC pe placă!
Trebuie să pun echipamentul la loc și să-l testez, dar probabil că totul va fi din nou ok

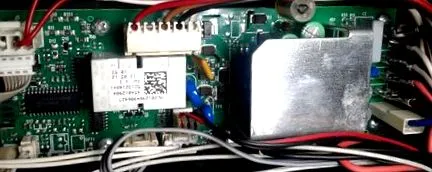

Cu radiatorul pe partea superioară a sursei de alimentare de comutare (este pentru răcirea Triac TY1), placa de circuit arată astfel:
Această postare a fost editată de 12 ori, ultima dată de Roland11 (28 octombrie 2017, 21:44)
