Stocarea și diseminarea datelor 3D

Scanarea 3D prin lasergrametrie și fotogrametrie poate crește semnificativ viteză cercetarea celor existente. Îmbunătățirea precizie citirile permit îmbunătățirea fiabilității studiilor legate de dezvoltarea siturilor sau structurilor existente, cum ar fi renovarea clădirilor.

Dar omologul este foarte real: un nor de puncte sau o rețea este un computer foarte mare de date.

Greutatea datelor de scanare 3D

Este obișnuit ca un model care rezultă din digitalizarea 3D a unei scene existente să depășească terabyte (sau 1000 de gigaocteți).

Am văzut că anumite metode permit reducerea probelor de date pentru a ușura greutatea. Deși acest pas de optimizare a datelor este de real interes, datele 3D rămân indiferent de ce. masiv și complex de împărtășit.

Este util să confundăm această noțiune în lumea construcțiilor.

Modelul digital 3D al unei structuri a devenit partea centrală a discuțiilor dintre părțile interesate de când BIM a devenit mai democratic. Acest proces are multe avantaje:

Datele 3D sunt în centrul părților interesate și nu invers: mai puțin timp pierdut în colectarea și asamblarea datelor izolate de fiecare jucător din industria construcțiilor.
munca devine mai colaborativă: schimbul în jurul aceluiași model face posibilă valorificarea evoluțiilor unui proiect, oferind în același timp o bază 3D pentru discuții.

Procesul BIM plasează un model digital 3D în centrul discuțiilor - Sursa: bimbtp.com

Profesioniștii în construcții sunt acum obișnuiți cu această metodă de lucru colaborativă în jurul datelor 3D.

Cu toate acestea, captarea realității produce astfel de seturi de date masive, încât limitele tehnologice actuale fac colaborarea în jurul lor foarte complexă.

Unde să stochezi aceste date mari? Cum să permiteți tuturor actorilor unui proiect de construcție să beneficieze de acesta, indiferent de locația lor geografică? Cum să utilizați aceste date ca vector de comunicare în timp ce vă adaptați la limitele tehnologice actuale ?

Resurse materiale necesare utilizării norilor de puncte

Simplul act de a folosi un nor de puncte pentru modelează un model digital BIM în Revit, de exemplu, necesită ca datele de scanare 3D să fie stocate pe computerul modelatorului BIM, care trebuie să aibă resurse hardware suficiente pentru a putea stoca și afișa câteva milioane de puncte în orice moment.

Scanare către BIM: modelează un model digital BIM bazat pe un nor de puncte.

Într-un mod foarte concret, acest lucru necesită ca stația de lucru să fie echipată:

hard disk-uri SSD (nu hard disk-urile tradiționale, deoarece viteza de citire și scriere ar fi prea mică) suficient volum de stocare pentru a găzdui date 3D,
suficient RAM (memorie cu acces aleatoriu) pentru a permite software-ului să utilizeze nori de puncte în procesarea lor fără a fi nevoie să acceseze hard diskul în fiecare etapă a calculelor,
de o Card grafic suficient de puternic pentru a afișa date 3D pe ecran și, uneori, pentru a contribui la procesare,
de o procesor având cel puțin 8 nuclee cu o frecvență nominală de ordinul 4GHz.

Aceste componente sunt scumpe.

Este o realitate: scanarea 3D este costisitoare, iar utilizarea datelor rezultate este o investiție la fel de importantă.

Și totuși, pentru moment, am vorbit doar despre date „vii” despre care trebuie luate măsuri. Trebuie anticipat un alt cost IT: arhivarea datelor.

Stocare locală de date 3D

Un nor de puncte 3D al unei scene face posibilă păstrarea unui duplicat digital al unei structuri. Am văzut că beneficiile și așteptările în acest domeniu sunt foarte reale. Aceste date 3D sunt un instrument excelent pentru documentarea a ceea ce există deja și păstrarea unui „geamăn digital”Lucrări care facilitează gestionarea și întreținerea. Stocarea datelor 3D într-un persistent este, prin urmare, necesar. Cu toate acestea, cu o rată de câteva sute de gigaocteți pe afacere, transpunerea acestei nevoi de stocare în echipamente IT reale și relevante nu este ușoară.

Astfel, primul nivel de investiție de anticipat va fi achiziționarea unui server de stocare rețea (NAS). Acest tip de echipament are avantajul de a fi accesibil de mai mulți colaboratori în cadrul unei rețele de companii, oferind în același timp anumite garanții esențiale în cadrul arhivării datelor computerizate, precum tehnologia RAID, permițând defectarea unuia dintre hard diskurile NAS, fără pierderi de date. Evident, ca în cazul oricărei infrastructuri IT, instrumentele utilizate variază în funcție de configurația companiei și de procesele utilizate.

Dincolo de aceste considerații tehnice, este important să distingem ceea ce poate fi calificat drept „stocare locală” de soluțiile de „stocare la distanță”. Noțiunea de „local”Implică faptul că datele sunt depozitat numai la locul său de producție și exploatare, spre deosebire de un depozit îndepărtat care desemnează de obicei un server găzduit într-un centru de date (Amazon S3, Google Drive, gazdă tradițională ...).

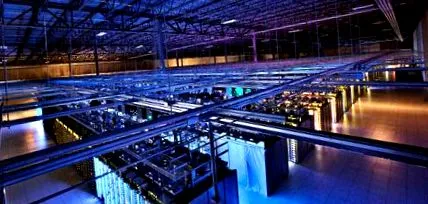

În interiorul unui centru de date Google.

Stocare de la distanță a datelor 3D

Întrebarea nu este dacă optați pentru stocarea de la distanță pe o soluție locală sau invers. Ințelege asta sustenabilitatea datelor este o problemă majoră.

„Dublul digital” al unei clădiri trebuie stocat atât timp cât trăiește clădirea, adică în medie între 5 și 10 decenii.
