Alimentare pentru porți Ghidul portalului

Automatizarea portalului dvs. înseamnă îmbunătățirea confortului zilnic. Optimizarea performanței porții dvs. se reduce la a avea o sursă de energie electrică disponibilă 24 de ore pe zi. Vă sunt disponibile trei opțiuni:

optați pentru o sursă de alimentare de 12V sau 24V - pe care o vom numi de joasă tensiune,
alegeți o sursă de alimentare de 230V - rețeaua electrică,
adoptă sistemul alimentat cu energie solară.

În plus, designul sursei de alimentare - cel al porții, dar și al interfonului sau al conexiunii cu videofon trebuie să fie inclus în această componentă. Acest lucru se înțelege prin alegerea locației șanțurilor pentru trecerea învelișurilor și cablurilor, tipul de cablu, protecțiile asociate etc. Ați putea fi, de asemenea, interesat să instalați o lovitură electrică pe poarta dvs., care necesită, de asemenea, o conexiune.

Astfel, sursa de alimentare este un punct care are un impact semnificativ asupra proiectului dumneavoastră. Aducerea într-o conductă nu este ușoară, mai ales dacă trebuie să degradați o terasă, un pavaj pentru una sau două conducte. Nu trebuie să fii expert pentru a înțelege că renovarea va fi costisitoare! Prin urmare, acest articol vă va prezenta diferitele tipuri de alimente, permițându-vă să alegeți în orice caz !

Există trei circuite electrice diferite în poarta ta. Numărăm circuitul:

alimente care este în amonte de dulapul de comandă, care poate fi conectat la rețea sau la energie solară,
conexiune motoare,
secundar pentru alimentarea opțiunilor precum interfon, cod digital etc.

Le vom detalia în următoarele paragrafe.

Circuitul de alimentare

Pe rețea de 230V

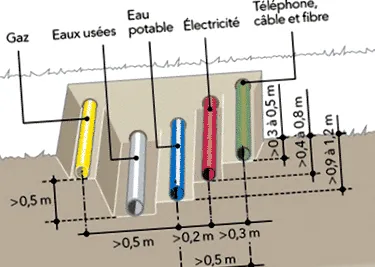

Trebuie să săpați o șanț de 50-60cm adâncime și 30cm lățime pentru a trage o linie electrică. Acest lucru este necesar dacă doriți să vă alimentați poarta cu electricitate. Această șanț începe de la tabloul electric situat în casă și merge la poartă. În general, automatizarea este livrată cu o cutie, care va deservi motorul (motoarele) (în cazul unei foi) de exemplu).

În Franța, circuitul de alimentare al casei este format din cabluri care furnizează un curent de 230V. Aceste cabluri sunt formate din 3 fire diferite:

primul care este un fir de fază de culoare închisă (roșu, maro, chiar negru),
A fir neutru, 1,5 mm² în diametru și albastru în culoare,
si Pământ altfel numit conductor de protecție: acest fir este de altă culoare, adesea galben cu dungi verzi. Rolul acestui fir este de a proteja utilizatorul de șocuri electrice în cazul unei defecțiuni a dispozitivului. Dacă dispozitivul este împământat, supraîncărcarea electrică va fi îndreptată spre sol. Este obligatoriu ca toate dispozitivele din clasa 1 să fie conectate la pământ.

În capul acestei linii, trebuie să existe un întrerupător diferențial 30 mA calibrat la 16A (Cf standard C15100). De obicei pentru portaluri, linia începe de la placa principală din casă și circulă într-o teacă îngropată 50-60 cm adâncime în general și 85 cm sub benzile de circulație. Aceste adâncimi pot scădea dacă terenul este stâncos, datorită dificultății mai mari de săpat.

Este necesar să protejați cablurile îngropate de deteriorări. Una dintre măsurile de protecție posibile este instalarea unui ecran de avertizare din plastic roșu. Această plasă de sârmă este instalată la 30cm deasupra liniei de alimentare. Nisipul trebuie așezat între solul natural și linie și între linie și gard. Pentru pasajele de cablu în 12V, nu trebuie să luați atât de multe măsuri de precauție.

Folosind un kit solar

Motorizează-ți poarta cu truse solare, este posibil ! Aceste kituri sunt însă deseori destul de scumpe, între 500 și 1000 € HT. Cu toate acestea, ele fac posibilă renunțarea la lucrările de terasament ale șanțului de aprovizionare. Aceasta este adesea prima motivație pentru adoptarea acestei soluții. Veți avea, de asemenea, o mică economie la facturile de energie electrică. În cele din urmă, cu solarul, respecti mai mult planeta. Poarta motorizată va fi deci ecologică și 100% autonomă.

Unul dintre principalele avantaje ale motorului de poartă alimentat cu energie solară este autonomie. În această configurație, nicio întrerupere nu vă mai poate deranja, deoarece circuitul este alimentat de o baterie care se reîncarcă datorită micului panou fotovoltaic. Toate acestea funcționează chiar și atunci când vremea este rea. Toate aceste sisteme au o baterie care se reîncarcă cu excesul de energie stocată zilnic. Aveți grijă să poziționați corect panoul, astfel încât instalarea să fie atât discretă, cât și eficientă.

Va fi necesar să acordați atenție dimensionării. De fapt, panourile vor furniza energie electrică, dar nu toată ziua și într-un mod foarte variabil pe tot parcursul anului. Iarna este cea mai dificilă perioadă, deoarece este mai puțin soare. De asemenea, dacă sunteți plecat, poate să ningă pe panoul dvs. și de acolo niciun fascicul de lumină să nu ajungă la panou! Din acest moment trebuie să vă bazați pe bateria dvs.

Prin urmare, va fi necesar să dimensionați panourile pentru a compensa consumul. Acestea vor fi dimensionate în funcție de consumatori: card de control, celulă, digicod etc ... Și desigur motoare !

Bateria va trebui să facă față unui durata de viață a bateriei fără sarcină. În funcție de adâncimea de descărcare, puteți distruge bateria. În mod proporțional, o baterie mai mare va fi mai durabilă, deoarece timpul de descărcare va fi mai lung.

Pentru a afla mai multe despre energia solară, urmați acest link:

Circuit de conectare a motorului

Instalațiile electrice exterioare sunt supuse regulilor tehnice de siguranță reglementate de NF C 15-100 standard. Facilitățile ar trebui utilizate dispozitive specifice impermeabile, pentru a preveni riscurile legate de apă, riscurile de scurtcircuit pe vreme rea și variații climatice puternice.
