Pericol: Înainte de a începe lucrul, trebuie să respectați absolut cele 5 reguli de siguranță și să vă asigurați că nu există tensiune - scoateți ștecherul sau opriți siguranța și verificați dacă circuitul este de fapt fără tensiune. Asigurați-vă că circuitul nu poate fi pornit din nou accidental. Acest lucru poate fi efectuat numai de specialiști instruiți. Un șoc electric poate fi fatal.

Cele cinci reguli de siguranță:

2. Asigurați-vă că nu este pornit din nou

3. Asigurați-vă că toți polii nu au tensiune

4. Împământare și scurtcircuit (de observat de la 1000Volt)

5. Acoperiți sau înconjurați părțile învecinate, sub tensiune (care trebuie respectate de la 1000Volt)

Așezat în pământ

Pentru electrician, grădina este considerată o cameră umedă. Deci, dacă doriți electricitate în grădină, ar trebui să vă asigurați că toate componentele instalației electrice - de la cablu la priză - pot face față umezelii și stropirii apei, adică cerința minimă este IP44.
Apa conduce electricitatea și este, prin urmare, dușmanul natural al oricărei instalații electrice în aer liber. Umezeala pătrunzătoare nu numai că pune în pericol funcția dispozitivelor conectate, cum ar fi luminile de grădină, pompele de iaz și acțiunile de poartă, dar pune și utilizatorul în pericol. Prin urmare, reglementările speciale pentru electricitatea din grădină ar trebui să asigure că umezeala nu poate pătrunde în instalațiile electrice, în caz contrar, dispozitivele de siguranță trebuie să asigure oprirea circuitului electric afectat. Siguranța este prioritatea maximă pentru toate lucrările la instalații electrice sau sisteme acționate electric.

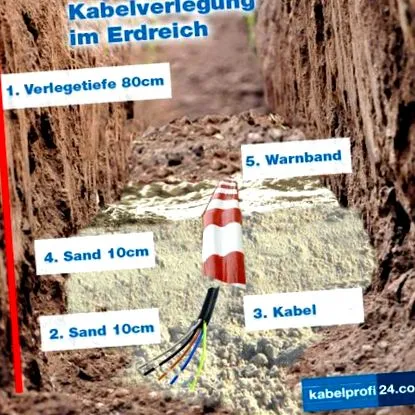

Din motive de siguranță, utilizați numai cabluri speciale subterane, cum ar fi NYY-J, pentru toate tipurile de lumini de grădină și prize exterioare subterane. Dacă luminile exterioare sunt instalate doar temporar și conectate numai cu o priză, pot fi utilizate cabluri flexibile precum H07RN-F și H07BQ-F, cu care sunt de asemenea utilizate uneltele de grădină. Cablurile de alimentare așezate permanent trebuie să fie îngropate și securizate, ideal în conducte flexibile care să permită înlocuirea cablurilor ulterior. În mod ideal, cablurile sunt așezate în grădină pentru a nu distruge paturile mai târziu. Dacă nu sunteți sigur unde veți avea nevoie de electricitate mai târziu, puteți suspecta conductele și trageți cablul mai târziu. Pentru a face acest lucru, ar merita să puneți o cravată sau o sârmă într-o așezare ulterioară a cablurilor. Când săpați șanțurile adânci de 80 cm pentru cablurile de alimentare, mergeți pas cu pas și închideți șanțul imediat. În caz contrar, trebuie să susțineți în mod absolut pereții laterali ai arborilor unul împotriva celuilalt, astfel încât să nu se prăbușească.

Este important ca o bandă de avertizare să fie așezată la aproximativ 15-20 cm deasupra cablului. Cablurile subterane cu 3 poli cu un conductor de protecție galben-verde sunt comune. Dar dacă așezați imediat un cablu cu 5 pini, puteți conecta o priză, precum și o lumină de grădină sau un instrument de grădină și o puteți porni și opri independent de priză. În principiu, aveți două cabluri, dar trebuie să întreprindeți lucrările de terasament care necesită mult timp pentru a pune cablul o singură dată.

Modificați comutatorul FI (RCD)

Liniile din zona exterioară trebuie protejate separat utilizând un întrerupător automat separat în cutia de siguranțe. În subdistribuire ar trebui instalat și un întrerupător de curent rezidual (întrerupător de curent rezidual sau întrerupător personal). Aceasta măsoară curentul de intrare și de ieșire și deconectează imediat sursa de alimentare dacă sunt detectate diferențe minime - de exemplu dacă cablul a fost deteriorat sau umezeala a pătruns într-o componentă electrică. Numai acest întrerupător oferă o protecție personală optimă, întrucât întreruptoarele sunt proiectate doar pentru supravegherea scurtcircuitului și suprasolicitarea liniei. Dacă aveți dubii, dispozitivele trebuie conectate printr-un așa-numit adaptor FI (adaptor pentru priză). Curenții de defecțiune în zonele exterioare ar trebui să fie evaluați la 300 mA, în timp ce aceștia ar trebui să fie evaluați la 30 mA pentru spațiile interioare, cum ar fi băile.

Instalarea ascunsă a cablurilor electrice, întrerupătoarelor și prizelor

Instalarea ascunsă a liniilor și cablurilor electrice este unul dintre sistemele clasice de instalare. Cablurile sunt așezate în fante care sunt frezate în pereții netencuiți. Cablurile pot fi așezate fie în conducte de instalare, fie direct în fante.

Avantajele instalației electrice încastrate:

Cablurile electrice nu sunt vizibile în zidărie, iar cablurile pot fi așezate în conducte de instalare electrică flexibile sau rigide. Chiar și după finalizarea peretelui, instalația electrică poate fi adaptată la noile cerințe fără a fi nevoie de lucrări de zidărie.
Poziționarea și adâncimile fantei: Pentru instalațiile montate în plan, fantele trebuie să fie prelucrate în peretele deja finalizat. Există următoarele restricții: Nu există sloturi pe coșuri de fum! Nu sunt permise sloturi pe pereții coșurilor de fum. Fante de finisare ar putea provoca fisuri fine în zidărie care ar putea cauza scurgerea coșului de fum. Stabilitatea zidăriei nu trebuie afectată. Trebuie respectate zonele de instalare.

Zonele de instalare electrică în instalația internă

Fante frezate pentru instalare electrică: Frezarea nu înseamnă neapărat că întreaga secțiune a fantei trebuie să fie frezată. De asemenea, puteți tăia în prealabil mai multe caneluri în adâncimea slotului cu râșnița unghiulară și apoi dalta materialul de perete aflat între.
Adâncimi ale sloturilor: În funcție de grosimea peretelui, trebuie respectate diferite adâncimi ale sloturilor.

Fante verticale în pereți:

grosimea peretelui	Max. Adâncimea slotului
până la 11,5cm, perete încărcat	Nici unul
până la 11,5cm, perete descărcat	2cm
până la 17,5cm	3cm
de la 24cm	4cm
de la 30cm	5cm
de la 36,5cm	6cm

Sloturi orizontale:

Sloturile orizontale din pereții portanți sunt permise numai pentru grosimi de perete de 24 cm sau mai mult. Acestea nu pot avea mai mult de 6 cm lățime și 3 cm adâncime.

Instrucțiuni pentru instalarea încastrată:

Pregătiți planul de instalare.
Rețineți zonele de instalare.
Marcați centrele cutiilor de instalare cu un creion. Desenați liniile pentru sloturile dintre cutii folosind un nivel de spirit sau o linie de cretă.
Utilizați burghiul de miez (poate găuri) pentru a găuri adânciturile pentru conserve în perete.
Frezați fantele marcate cu o freză de perete sau cu unghi.
Desfaceți deschiderile necesare de pe cutia de comutare sau cutia de joncțiune.
Setați întrerupătoarele și cutiile de joncțiune tencuindu-le în deschiderile de perete furnizate. Dacă aveți întrerupătoare și cutii de joncțiune cu cleme pentru unghii (de preferință pentru clădiri noi sau pereți netencuiți), fixați-le pe perete cu cuie de oțel.
Așezați conducta în fante folosind un ciocan și fixați cuiele cu o șaibă izolatoare. Dacă doriți să așezați cablul direct în slot fără o conductă electrică, fixați-l folosind cleme pentru unghii sau, dacă există mai multe cabluri, folosind cuie cu o șaibă izolatoare. Lăsați linia să iasă la cel puțin 15 cm de conserve.

Înainte de a tencui

Înainte de a începe tencuirea, trebuie să faceți următoarele: Verificați din nou cu atenție dacă ați așezat toate cablurile așa cum ați dorit să fie. Sigilați toate conservele cu capace de curățare sau umpleți-le cu hârtie.

Un alt sfat de la profesionist

Numerați-vă pereții și introduceți această numerotare în desenul de construcție, apoi faceți o fotografie a pereților, astfel încât atât numerotarea, cât și direcționarea cablurilor să poată fi văzute clar. În acest fel, puteți urmări în continuare fiecare linie după aceea.

Instalarea la suprafață a cablurilor, întrerupătoarelor și prizelor electrice:

Montarea suprafețelor este un alt sistem clasic de instalare electrică. Cablurile sunt așezate vizibil pe perete sau tavan. Pot rula în conducte de instalații electrice sau direct pe perete. Țevile sau liniile sunt fixate cu cleme.
Avantajele instalării electrice montate la suprafață a liniilor, cablurilor, întrerupătoarelor și prizelor: Instalarea montată la suprafață este un tip simplu și transparent de instalare pentru ateliere, subsoluri, mansarde sau garaje. De asemenea, poate fi ușor modificat sau extins ulterior, deoarece procesul este foarte ușor de văzut. Zonele de instalare electrică nu trebuie să fie respectate cu instalarea la suprafață. Liniile vizibile ar trebui să fie așezate cât mai drepte și mai puțin vizibile posibil.

Următoarele tipuri de cabluri pot fi utilizate pentru instalarea pe suprafață

Cabluri de bază H07V-U (numai în conductă sau conductă)
Cabluri învelite NYM
Cablu subteran NYY
Linii flexibile de furtun din plastic H05VV cu secțiune transversală de cel puțin 1,5 mm²
Cabluri de antenă
Linii telefonice
Cabluri de rețea

Liniile de miez, adică miezurile individuale, pot fi așezate închise numai în conductă. Cablul învelit NYM și cablul subteran NYY sunt considerate a fi protejate adecvat împotriva deteriorării mecanice chiar și fără o conductă. Un alt factor este protecția UV, deoarece cablurile NYM, de exemplu, nu sunt protejate în mod adecvat, iar învelișul exterior devine fragil și se poate rupe în timp. Acesta este motivul pentru care cablul NYM trebuie protejat de radiația solară prin intermediul unei conducte goale sau folosiți imediat cablu subteran NYY.

Instalarea la suprafață a cablurilor învelite fără o conductă de instalare

Rutare cablu:

Cablurile trebuie întotdeauna așezate vertical sau orizontal, chiar și cu instalarea montată la suprafață. Îndoirile trebuie formate la tranzițiile către linii verticale.

Fixarea cablului:

Cablurile din încăperile umede nu sunt atașate direct de perete, ci mai degrabă așezate pe cleme de distanțare.
În încăperile uscate, cablurile învelite pot fi fixate la baza lor cu cleme pentru unghii.
Distanțele dintre clemele de fixare: Cablul care iese dintr-o priză, priză, întrerupător sau dispozitiv trebuie fixat cu o clemă după maximum 10 cm. În orizontală, distanța maximă dintre cleme poate fi de 25 cm, în verticală, de 40 până la 50 cm. În cazul îndoirilor pentru țevi, primele cleme de fixare sunt atașate la 5 cm după terminarea îndoirii.

Așezarea cablului electric în conducta de instalare:

Conducta de instalare protejează cablul electric de deteriorări și facilitează așezarea acestuia, în special pe pereți neuniformi. Țevile rigide și netede din plastic sunt utilizate în general pentru instalarea la suprafață. Cu toate acestea, pot fi așezate și conducte electrice flexibile. Țevile care sunt potrivite pentru instalarea la suprafață trebuie să aibă cel puțin litera de identificare A. Țevile sunt realizate din PVC dur gri și sunt disponibile în tije de 3m sau 2m lungime cu o priză turnată.

Distanțele clemelor de fixare pentru montarea tuburilor:

La așezarea în țeavă, elementele de fixare trebuie atașate la fiecare 40cm pe orizontală și la fiecare 50cm pe verticală.
