Bazele obiectivului de protecție 3 Întreținerea funcției OBO

Întreținerea funcției pentru sistemele electrice relevante pentru siguranță

În caz de incendiu, căile de evacuare și salvare trebuie să fie utilizabile și echipamentele tehnice importante, cum ar fi iluminatul de urgență, sistemele de alarmă la incendiu, sistemele de extracție a fumului etc. trebuie să rămână funcționale. În plus, anumite sisteme tehnice ar trebui să sprijine pompierii în combaterea incendiilor pe o perioadă de timp suficient de lungă. Pentru a asigura alimentarea cu energie electrică și astfel integritatea funcțională a acestor instalații și sisteme tehnice în caz de incendiu, instalațiile corespunzătoare trebuie efectuate cu cabluri speciale și sisteme de rutare.

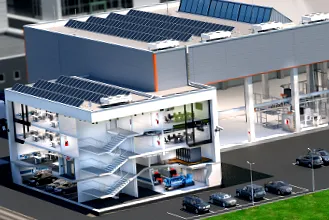

Facilitățile tehnice cu integritate funcțională sunt necesare pentru următoarele clădiri și sisteme: spitale, hoteluri, restaurante, clădiri înalte, locuri de întâlnire, clădiri comerciale, garaje mari închise, sisteme subterane, industria chimică, centrale electrice și tuneluri. Aceste clădiri sunt frecventate în mod regulat de un număr mare de oameni, ceea ce duce la un risc sporit de securitate pentru mulțimi. Cu toate acestea, proprietatea și protecția mediului trebuie respectate și în anumite sisteme. Cerința pentru o instalație electrică cu integritate funcțională face parte din legile clădirilor. Integritatea funcțională se referă exclusiv la zonele utilizate pentru alimentarea cu energie a sistemelor electrice relevante pentru siguranță, cum ar fi iluminatul de urgență, sistemele de alarmă, sistemele de alarmă la incendiu, sistemele de stingere automată, sistemele de extracție a fumului etc. Aici, reglementările impun ca alimentarea cu energie să fie asigurată pentru o anumită perioadă de timp chiar și în caz de incendiu.

30 de minute: întreținere funcțională pentru salvare și evacuare în condiții de siguranță

Primele 30 de minute după izbucnirea unui incendiu joacă un rol important atunci când vine vorba de evacuarea clădirii afectate. În această perioadă trebuie asigurată întreținerea funcțională pentru următoarele facilități:

Sisteme de iluminat de siguranță
Ascensoare de pasageri cu control de incendiu
Sisteme de alarmă la incendiu
Sisteme de alertare și emitere de instrucțiuni
Sisteme de extragere a fumului

60/90 minute: întreținere funcțională pentru stingerea efectivă a incendiilor și evacuarea complexă

Pentru a sprijini stingerea incendiilor, scopul este de a se asigura că anumite instalații tehnice sunt încă alimentate în mod adecvat cu energie electrică 60 sau 90 de minute după ce a izbucnit un incendiu într-o clădire.
Aceste facilități includ:

Sisteme automate de stingere
Sisteme de amplificare a presiunii apei pentru alimentarea cu apă de incendiu
Sisteme mecanice de extragere a fumului și sisteme de protecție împotriva fumului
Ascensoare pentru pompieri
Ascensoare de pat în spitale și instituții similare

Un sistem de cabluri cu întreținere funcțională integrată conform DIN 4102 Partea 12 se înțelege a fi sistemul de așezare (scară de cablu, tavă de cablu, conductă de protecție împotriva incendiilor etc.) în combinație cu cabluri sau linii. Dovada integrității funcționale a materialului de instalare electrică trebuie furnizată printr-un test de incendiu într-un institut independent de testare a materialelor.

Corpul testului, d. H. sistemul de cabluri trebuie să aibă o lungime de încercare de cel puțin 3.000 mm și este instalat într-un cuptor special. Cablurile și liniile sunt așezate pe sistemele de susținere. Criteriul de testare este: nicio defecțiune a cablurilor și liniilor din cauza scurtcircuitului sau a întreruperii firelor pentru timpul de testare dorit.

Fiecare sistem de cablu trebuie să fie marcat permanent cu un semn după ce a fost instalat. Acest marcaj trebuie să conțină următoarele informații:

Numele instalatorului sistemului de cablu (instalator)
Clasa de întreținere a funcțiilor "E" sau "P"
Numărul certificatului de testare
Deținătorul certificatului de testare
Anul fabricației

Conductele de cabluri aparțin, de asemenea, sistemelor de cabluri conform DIN 4102 partea 12. Diferitele tipuri de construcție ale conductelor trebuie să se asigure că cablurile și liniile așezate în interior continuă să funcționeze în caz de incendiu din exterior. Acest lucru este asigurat de diferitele materiale de construcție ale canalelor. Prin urmare, nu trebuie instalate cabluri speciale de întreținere în conductele de protecție împotriva incendiilor; pot fi utilizate cabluri normale izolate din PVC care au fost testate conform standardului. Deoarece cablurile cu integritate funcțională integrată sunt fabricate de obicei cu o tensiune nominală de 0,6/1 kV, nu există posibilitatea de ex. B. pentru a pune cabluri de medie tensiune cu integritate funcțională. Aceste tipuri de cabluri pot fi așezate în conducta de protecție împotriva incendiilor, obiectivul de protecție al alimentării sigure a unui sistem relevant pentru siguranță a fost atins.

Structurile de susținere nu sunt definite cu precizie în aprobările pentru conductele de protecție împotriva incendiilor în scopul menținerii funcționalității. Cu aceste variante de instalare, trebuie avut grijă ca conductele să nu alunece de pe sistemele de sprijin. Suspensiile pendulare sau combinațiile de suporturi suspendate cu fixare suplimentară a tijei filetate la vârful suportului au fost dovedite în testele de incendiu pentru întreținerea funcției electrice, astfel încât s-au dovedit și ele în practică pentru suspendarea canalelor de protecție împotriva incendiilor.

Există diverse opțiuni de așezare pentru așezarea cablurilor cu funcții de întreținere integrate. În plus față de tipul și numărul de cabluri care urmează să fie așezate, aspectele economice sunt, desigur, și în prim plan. Există multe variante de la structura de suport standard încercată și testată, cu care puteți planifica complet independent de tipurile de cabluri, până la soluții economice, specifice cablurilor.

Standardul specifică faptul că menținerea funcționalității unui sistem de cabluri electrice include nu numai cablurile în sine, ci și sistemele de așezare. Cu structurile standard de susținere, este posibil să alegeți liber cablurile necesare pentru instalare. Acest lucru este posibil, deoarece toți producătorii de cabluri au dovedit integritatea funcțională a cablurilor și liniilor de siguranță pentru sistemele standard de suport.

DIN 4102 Partea 12 definește trei sisteme standard de așezare:

Așezarea pe scări de cablu
Așezarea pe tăvi de cablu
Așezați cablurile individual sub tavan

Direcționarea individuală a cablurilor sub tavan, astfel cum este definită în standardul de testare DIN 4102 partea 12, include cleme simple sau șine de profil și cleme de fixare, cu și fără jgheaburi lungi.

Parametrii metodelor de așezare orizontală au fost transferați la instalația verticală, ceea ce permite utilizarea liniilor verticale.

Avantajele structurilor standard de sprijin

Alegerea liberă a cablurilor, întrucât combinațiile de cabluri și structurile de susținere standard au dovada utilizabilității.
Fără legături la anumite tipuri de cabluri.
Construcțiile sunt ideale pentru proiecte mai mici.
Numeroase variante de instalare au fost aprobate de mai mulți ani prin test.

Avantajele metodelor de așezare specifice cablurilor

Costuri mai mici de material și asamblare
Sisteme bine planificate: Sistemele de asistență sunt atribuite în mod clar tipurilor de cabluri definite.
O gamă largă de tipuri de cabluri aprobate
Ideal pentru obiecte mai mari (afaceri de proiect)

Următoarele sisteme de susținere specifice cablului pot fi luate în considerare pentru instalarea electrică economică cu integritate funcțională: Tăvi de cablu cu și fără blocare tijă filetată, tăvi de cablu cu plasă, scări de cablu, cleme simple, suporturi colective și cleme de cablu. Chiar și conductele de instalare electrică pot fi instalate în variante dovedite.

La selectarea produselor aprobate pentru întreținerea funcției, trebuie respectate specificațiile planificatorului și informațiile din certificatele de testare. Toți parametrii pentru asamblare și componentele care pot fi utilizate trebuie preluați din certificatele de testare. Sistemele au fost testate cu renumiți producători de cabluri de cabluri de siguranță (Dätwyler Cables, Kabelwerk Eupen, Leoni Studer, Nexans și Prysmian) la institutele germane de testare. În plus, anumite tipuri de instalații cu producători de cabluri din alte țări au fost testate și aprobate conform DIN 4102 partea 12 la centrele de testare locale.

Sunt disponibile următoarele structuri de sprijin specifice cablului și tipuri de rutare:

Tăvi de cablu RKSM
Tăvi de cablu cu plasă GRM și G-GRM
Trunking cablu LKM
Scări de cablu SL
Sisteme de tunel VA

Un număr mare de combinații cu cleme de distanțare a cablurilor și cleme de fixare cu distanțe de fixare mai mari au fost testate și verificate de diferiții producători de cabluri. A fost acoperită și așezarea cablurilor de întreținere a funcției în țevi. Pentru a oferi o imagine de ansamblu precisă, OBO oferă o așa-numită listă de cabluri cu combinațiile testate și aprobate de sisteme de poziționare și cabluri la intervale regulate.

Cutiile de joncțiune din seria FireBox sunt disponibile pentru conectarea și ramificarea cablurilor de siguranță. Acestea sunt echipate cu o unitate de conectare rezistentă la temperaturi ridicate, cu terminale din ceramică și oferă zone de borne de la 0,5 mm² la 16 mm² secțiune transversală din cupru. Seria T FireBox are toate avantajele cutiilor de joncțiune termoplastice. Acestea includ clasa înaltă de protecție IP de maximum IP66, precum și rezistența la impact a unui maxim de IK10 și rezistență ridicată la rupere. Cutiile sunt disponibile cu garnituri soft plug-in sau ca versiuni închise. Presetupele pentru cabluri pot fi poziționate liber aici. Poate fi atașat fie la consolele exterioare, fie prin partea inferioară a cutiei cu ancore cu șurub de protecție împotriva incendiilor. Terminalele rezistente la temperaturi ridicate sunt preasamblate pe unitatea de conectare. Terminalul conductorului de protecție este conectat la mânerul de transport, astfel încât să nu fie necesar să acoperiți piesele metalice. FireBox a fost testat și aprobat ca o cutie de joncțiune pentru întreținerea funcției electrice în conformitate cu DIN 4102 partea 12 cu clasele E30, E60 și E90. Un suport de siguranțe separat permite protejarea unei ramuri.

Cablurile pe linii verticale trebuie susținute în mod eficient în zona de tranziție de la poziționarea verticală la cea orizontală pentru a preveni îndoirea sau alunecarea. Sistemele de cablu continuu primesc clasificarea relevantă a integrității funcționale numai dacă este asigurat un sprijin eficient la o distanță maximă de 3,5 m.

Ca o soluție practică, cutiile din material neinflamabil cu perete integrat din fibră minerală, care sunt montate direct printr-un rând de cleme, s-au dovedit a fi utile. Acest lucru evită buclele complexe conform DIN 4102 partea 12. Principiul de funcționare este similar cu izolația cablurilor din tavanul etajului: în caz de incendiu, rândul de cleme din cutie rămâne relativ rece, cablurile rămân fixate și se previne efectiv ruperea. Acest lucru înseamnă că suportul conform DIN și eficient pentru cablurile de întreținere a funcției instalate vertical poate fi produs într-un mod extrem de economic și de economisire a spațiului.

La fel de importantă ca alegerea sistemului de susținere a cablurilor este decizia privind cel mai potrivit sistem de fixare. Și aici este important să se ia în considerare condițiile individuale de pe șantier. Sunt disponibile multe sisteme diferite de ancorare cu protecție împotriva incendiilor, în funcție de suprafață.

Aprobările sistemelor de cabluri cu întreținere funcțională integrată conform DIN 4102 Partea 12 necesită dibluri metalice cu o aprobare generală a autorității de construcție sau o aprobare/evaluare tehnică europeană pentru fixarea sistemelor. Spre deosebire de fixarea normală „la rece”, aceste dibluri trebuie fixate de cel puțin două ori mai adânc pentru aplicațiile de protecție împotriva incendiilor. Alternativ, se folosesc dibluri care și-au dovedit capacitatea portantă și durata rezistenței la foc printr-un test de foc. Cu aceste soluții, adâncimile de încorporare necesare depind de sarcină și sunt enumerate în documentele de aprobare sau în rapoartele de testare la foc corespunzătoare. De asemenea, trebuie menționat pentru care substraturi sau clase de rezistență sunt aprobate diblurile.

Cele mai importante soluții pentru ancorarea sarcinilor mici la foarte mari pe majoritatea substraturilor sunt:

Ancoră de expansiune metalică pentru utilizare în beton:
Ancore grele, ancore cuie, ancore interne cu filet, ancore goale pentru tavan
Ancore de injecție pentru beton, cărămizi perforate vertical și beton celular:
Tijele de ancorare utilizate în manșoanele de plasă din plastic sau metal cu mortar special
Ancoră cu șurub pentru utilizare în beton și diferite tipuri de zidărie:
Șuruburi autofiletante cu diferite forme de cap
Șuruburi pentru lemn cu o adâncime mare de reglare

Lemnul este un material de construcție combustibil și, ca și în cazul structurilor din oțel, componentele din lemn sunt potrivite inițial numai pentru fixarea instalațiilor electrice testate la foc în anumite condiții. Vopselele și placările sunt de asemenea utilizate în construcții pentru a obține chiar și o clasă de rezistență la foc. Cu toate acestea, în caz de incendiu, lemnul are o proprietate foarte bună: atunci când arde, se creează un strat izolator care întârzie arderea în continuare. Componenta din lemn trebuie dimensionată suficient de mare, astfel încât defectarea să nu apară prematur. Luând în considerare ratele de ardere, la componentele din lemn pot fi atașate diferite sisteme de susținere a cablurilor pentru sistemele de siguranță electrică cu clasele de integritate funcțională E30 și E60. Pentru fixare se folosesc șuruburi pentru lemn cu o secțiune transversală adecvată din oțel și o adâncime suficientă de fixare. Șuruburile lungi pătrund adânc în secțiunea transversală a grinzii de lemn și asigură o prindere sigură a sistemelor de sprijin montate în ciuda arderii. Diferite variante de instalare sunt documentate într-un raport de protecție împotriva incendiilor.
