Câte rânduri să permită un tablou electric de spațiu pentru consumatori Legrand

Imaginează-ți Instalatie electrica ca un organism, cu circuitele ca vene, conectate la inimă (dumneavoastră placa de protectie), esențial pentru hrănirea membrelor (aparate electrice). tablou de distribuție joacă un rol central în această configurație.

Învață să distingi rândul și modulul

Toate panourile electrice au rânduri și module. Dar care este exact diferența dintre aceste două elemente? Cum se împletesc ?

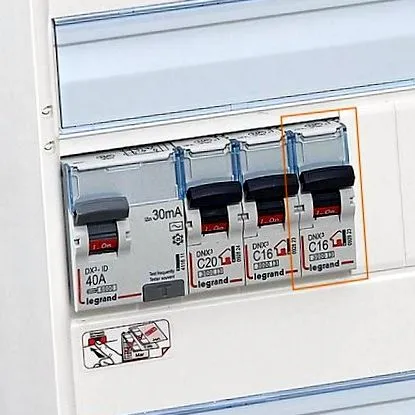

modul corespunde unui loc pe rând. Acest loc corespunde dimensiunea echipamentului pe care doriți să îl conectați, acesta poate acoperi unul sau mai multe module. Prin urmare, este vorba despre dimensiunea echipamentului, un modul care ocupă prin convenție lățimea de 17,5 mm.

câte

rând este un fel de "podea" în tablou de distribuție, permițând amplasarea tablou modular. Aici vă instalați echipamentul (comutatoare diferențiale, întrerupătoare de circuit...) în funcție de numărul de module disponibile și de dimensiunea fiecărui element.

Congestionare

Dimensiunea depinde de tipul de echipament:

  • 1 modul Pentru o întrerupător de circuit, A contactor sau unul comutator de la distanță;
  • 2 module Pentru o Comutator diferențial sau unul protecție la supratensiuni;
  • De la 3 la 4 module Pentru o ceas programabil sau unul transformator.
