Ce este un circuit de încălzire Cum funcționează CRONICILE GOLIATULUI

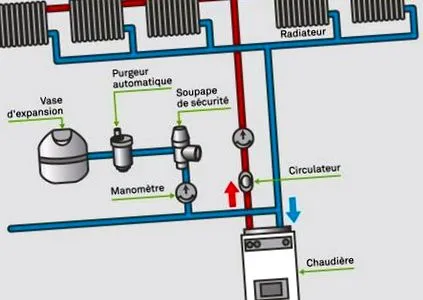

Căldura este distribuită prin rețeaua de distribuție, de la cazan la emițătoare (radiatoare sau încălzire prin pardoseală). Această rețea poate fi realizată prin conducte de cupru, conducte multistrat sau PER (conducte din polietilenă reticulată). Rețeaua de distribuție poate fi găsită în principal sub 3 diagrame hidraulice.
Transmițătoarele sunt conectate în ramură pe o singură buclă care înconjoară carcasa. Apa fierbinte trece succesiv prin fiecare emițător înainte de a reveni la cazan. În ciuda unei lungimi mai mici de conducte, sistemul de bypass cu o singură conductă este mai puțin rațional decât dubla conductă și generează disconfort (mai ales cu un termostat de cameră „totul sau nimic”), ultimele radiatoare din buclă neavând suficientă apă caldă sau este timpul să se încălzească. Cu acest sistem hidraulic, pentru un confort maxim, se recomandă să circulați întotdeauna apa de încălzire la temperatura „corectă” folosind un control al temperaturii exterioare și să echilibrați corect rețeaua folosind bypass pe fiecare radiator.
Sistemul cu două conducte
Este cel mai utilizat sistem. Transmițătoarele sunt montate în paralel pe două conducte de alimentare cu încălzire și retur. De îndată ce apa fierbinte a trecut printr-un radiator, de exemplu, aceasta revine la cazan. Acest mod de distribuție permite instalarea pe emițătoare a unui sistem de control cameră cu cameră. Fiecare calorifer este alimentat independent cu apă, deci cu o temperatură identică. Pot fi închise sau deschise și fiecare are o reglare (de exemplu, supapă termostatică).
Distribuția caracatiței sau hidro-cablului
Principiul constă în alimentarea fiecărui radiator (sau buclă a unei pardoseli încălzite) dintr-un colector central numit și „alimentator”. Unul dintre tuburi este pentru exterior (apă fierbinte) și celălalt pentru retur (apă răcită). Această tehnică păstrează toate avantajele conductelor duble și economisește timp considerabil pe șantier, dacă țevile sunt încorporate în grosimea plăcii de beton armat. Bonele pot avea mai multe plecări de la 2 la 10 circuite. Țevile sunt realizate din cupru, polietilenă multistrat sau reticulată (PER *). Transmițătoarele pot fi echipate cu supape termostatice.
Mulțumim lui Elyotherm pentru această explicație
* Unii ingineri termici revin la acest sistem foarte practic și simplu de implementat, deoarece mușchii sau algele se formează în tuburi până când sunt blocate. Proprietarul este apoi obligat să refacă totul (aparent de data aceasta) sau să-și spargă jumătate din casă ... (Clarificare de la Christophe Guilbaud, instalator și inginer termic foarte competent, care a refăcut deja două instalații victime ale acestui produs recent)
Este întotdeauna posibil să adăugați un radiator fără a revizui întreaga instalație a casei cu o muncă foarte grea pentru a paralela un radiator suplimentar cu unul deja existent: acest lucru nu vă va întrerupe în mod fundamental circuitul de încălzire.
