Componente pentru încărcător laptop 19V 120W - Sfaturi practice
Multe încărcătoare de laptopuri se bazează pe aceleași tipuri de componente, în special circuitul integrat al controlerului sursei de alimentare cu comutare.
Un încărcător pentru computer de 120 W a fost deschis pentru a vedea interiorul: componentele și realizarea (fabricarea industrială).
Încărcătorul pentru PC: principiu de funcționare
Un încărcător de computer convertește tensiunea AC 230V și DC, adesea 19V sau 19,5V. Din punct de vedere electronic, aceasta este o sursă de alimentare de comutare complexă, cu o corecție a factorului de putere activ, care face posibilă obținerea unui factor de putere foarte aproape de 1: aproximativ, EDF vede un rezistor vechi bun, acesta fiind.
Elementele încărcătorului de 120W pentru PC

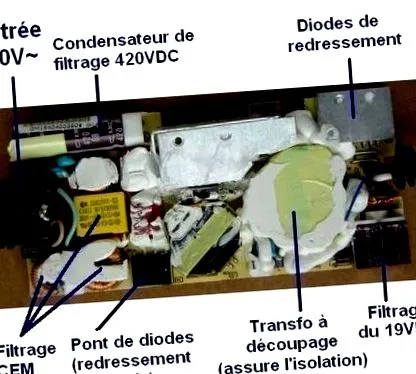

Iată principalele componente ale încărcătorului dezasamblat:
Deschideți încărcătorul pentru laptop
Încărcător pentru laptop deschis (vedere de jos)
Filtrarea EMC permite încărcătorului să îndeplinească cerințele (standardele EN) privind emisiile și imunitatea împotriva zgomotului de înaltă frecvență. Acestea sunt inductoare de mod comun și condensatori de fază la neutru (330nF 275VAC tip X2). Nu există pământ.
Apoi, 230V este rectificat, trece prin corecția factorului de putere activ (PFC activ), controlat de circuitul integrat.
Tensiunea este apoi filtrată de un condensator 68uF 420V. Acest condensator asigură imunitatea la micro-tăieturi: dacă rețeaua de alimentare dispare pentru câteva zeci de milisecunde, încărcătorul continuă să funcționeze și computerul laptop, chiar și fără baterie, nu se oprește.
Condensator 68uF 420V
Acest condensator este acoperit pentru a permite un design subțire. În plus, nu există niciun circuit imprimat în care se află condensatorul: înălțimea cutiei este, așadar, egală cu diametrul condensatorului.
Tranzistoarele de tăiere sunt montate pe un radiator mic (dezasamblat pentru fotografie):
Tranzistori de comutare a încărcătorului
