Conectați RCD, întreruptorul de curent rezidual

Din păcate, se întâmplă din nou și din nou ca oamenii să aibă contact direct cu o linie live și să fie electrizați ca urmare a unor evenimente nefericite. Nu există nicio îndoială că astfel de accidente electrice sunt foarte periculoase. Dar există măsuri de siguranță, cum ar fi întrerupătorul de curent rezidual, care previne posibilele răniri în astfel de accidente.

Comutatorul FI sa dovedit a fi o protecție deosebit de bună împotriva efectelor curentului electric asupra oamenilor. El este capabil să întrerupă circuitul în timp util dacă oamenii intră în contact cu un cablu sub tensiune. Întrerupătorul de curent rezidual este, de asemenea, foarte eficient în protecția împotriva incendiilor.

În prezent, comutatorul FI este utilizat în fiecare instalație electrică de casă. Camerele umede, cum ar fi facilitățile de baie și duș, trebuie să fie protejate în FI.

Întreruptoarele de curent rezidual pot fi instalate numai de către persoane calificate. Pentru persoanele necalificate există posibilitatea de a utiliza FI-uri mobile conectabile.

Principiul comutatorului FI (circuit fără comutator FI)

Fiecare consumator are curenți care intră și ies. Curentul curge prin L (conductor) către consumator și înapoi prin N (conductor neutru). Similar cu o baterie care aprinde o bec, aici sunt necesare și două fire. De aici și termenul „circuit”.

Explicații ale simbolurilor din schemele electrice

Siguranță
tejghea
Lampă (consumator)

Desenul prezentat mai sus reprezintă acum un astfel de circuit, în principiu structurat ca într-o instalație normală de casă. Curentul curge de la conductor (L.) despre backup (1) prin comutator (2) care trebuie închisă prin intermediul consumatorului, adică lampa (3) înapoi prin conductorul neutru (). Dacă comutatorul este deschis, circuitul este întrerupt și nu curge curent.

Nu trebuie să vă confundați cu conductorul de protecție (PE). Conductorul de protecție este folosit pentru a proteja oamenii de contactul direct cu un consumator care este sub tensiune din cauza unei defecțiuni. Ar de ex. Dacă conductorul intră în contact cu carcasa conductivă printr-o greșeală, curentul ar curge acum prin conductorul PE, deoarece este conectat la carcasă. Curentul curge fără rezistență și, prin urmare, este atât de mare până când se atinge curentul nominal de declanșare al siguranței din amonte, siguranța se declanșează. Acest lucru se întâmplă într-un timp foarte scurt. Dacă nu este atașat niciun conductor de protecție, carcasa ar fi sub tensiune.

Principiul comutatorului FI (circuit cu comutator FI)

Explicații ale simbolurilor din schemele electrice

Siguranță
tejghea
Lampă (consumator)
Introduceți FI
declanșator
Bobină de călătorie
Bobină secundară
Transformator de curent de însumare
Butonul Test

Aici puteți vedea circuitul descris mai sus Cu un întrerupător de curent rezidual.

Conductorii trecuți prin comutatorul FI (conductor polar L și conductor neutru N) generează fiecare un câmp electromagnetic. Deoarece curentul curge în direcția opusă conductorului neutru din conductorul pol, acest câmp magnetic este anulat din nou. În acest caz nu există nicio diferență de curent. Curenții care curg acolo și înapoi sunt aceiași. Dacă, totuși, din cauza unei erori, curenții care curg înapoi nu ar mai curge înapoi prin N, ci ar curge către PE, ar exista o diferență între cei doi conductori și astfel un câmp magnetic măsurabil în comutatorul FI, care este acum măsurat de transformatorul de curent de însumare. Acum este indusă o tensiune în înfășurarea secundară a transformatorului de curent de însumare, care permite curgerea unui curent prin bobina de declanșare. Ca rezultat, declanșatorul comută imediat comutatorul FI și întrerupe circuitul în câteva fracțiuni de secundă. Timpii de declanșare, care trebuie respectați conform reglementărilor, diferă în funcție de țară și sunt verificați de un specialist după instalare. Diferența de curent menționată este determinată în funcție de protecția personală (10mA, 30mA) sau a proprietății (300mA pentru protecția împotriva incendiilor).

Butonul Test

Butonul de testare poate fi utilizat pentru a simula un curent de eroare; întrerupătorul de curent rezidual care funcționează corect se declanșează la apăsarea butonului de testare. Producătorul recomandă apăsarea butonului de testare la fiecare șase luni sau chiar lunar. Doar funcționalitatea comutatorului FI este verificată. Instalația în ansamblu trebuie verificată de un specialist pentru instalări noi și verificări periodice.

Instalare FI, conectarea unui comutator FI

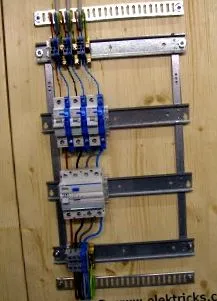

Folosind acest exemplu, instalarea și cablarea unui întrerupător de curent rezidual sunt explicate aici. Această instalație este cea mai simplă și cea mai utilizată variantă. Întreruptorul FI este conectat în amonte de siguranțe. Pentru această demonstrație, o placă de bază DIN35 a unui distribuitor de apartamente a fost înșurubată pe un perete de lemn. În acest exemplu, se presupune un distribuitor de apartamente. Acest distribuitor de apartamente ar trebui să aibă trei grupuri de iluminat protejate de FI, în care fiecare grup este împărțit separat pe o fază (L1, L2, L3). Cum procedați acum?

În primul rând, distribuitorul este echipat cu componentele necesare. Înainte de a echipa distribuitorul, trebuie să știți de unde provine linia de aprovizionare și unde se duc prizele către consumatori. Dacă linia de alimentare vine de dedesubt, terminalele de conectare sunt plasate și dedesubt. Acest lucru nu este absolut necesar, dar conexiunea cablului de alimentare este simplificată. Terminalele de ieșire au fost setate în partea de sus, în acest caz cablurile care duc la instalare cresc.

Începând cu Terminale de unde vine „electricitatea”. Acestea sunt montate pe șina inferioară. secvenţă L1, L2, L3, N, PE.
Pe a doua pistă vine Întrerupător de curent rezidual.
Iată-i că vin Întrerupător de circuit (numite și întrerupătoare automate), acestea sunt încă absolut necesare cu FI. Sunt necesare trei piese pentru acest proiect și una pentru fiecare Separator neutru.
Ultimul Terminale de ieșire care duc în cele din urmă la instalare. secvenţă L, N, PE.

Când conectați cablul, ar trebui să începeți din nou de unde provine puterea. Acest lucru simplifică în general cablarea și previne erorile. A început în stânga, cu L1 (maro), L2 (negru), L3 (gri) și N (albastru). Terminalele comutatorului FI sunt de obicei aranjate în același mod ca și terminalele de conectare. Terminalele și întrerupătorul FI sunt acum conectate între ele.

Acum conectați comutatorul FI la întrerupătorul de circuit și la izolatorul conductorului neutru. A început din nou de la stânga cu L1, L2, L3 și N. Separatoarele de conductori neutri trebuie încă conectate, ca în imaginea din dreapta. Când clema este strânsă, nu trebuie fixată nicio izolație. După cum puteți vedea în fotografie, numai clema din mijloc este strânsă, desigur, toate trebuie strânse ferm.

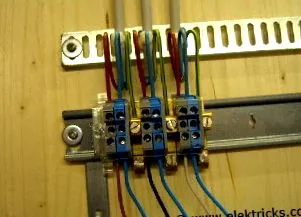

În continuare, conductorii (L1, L2, L3) de la întrerupătorul de linie sunt împărțiți în trei grupe de borne (foto în stânga). Un cablu este acum conectat la fiecare grup de terminale. Scopul dorit a fost atins acum. Trei grupuri (cabluri) care sunt protejate de FI, fiecare împărțit în una dintre cele trei faze (L1, L2, L3).

Ultimul pas este conectarea cablului de alimentare la bornele de conectare.

Dacă comutatorul FI ar declanșa acum, toate cele trei grupuri ar fi dezactivate. Există, de asemenea, opțiunea de a instala comutatoare FI suplimentare și de a împărți grupurile. Acest lucru este util dacă de ex. un frigider sau congelator este inclus într-un grup.

Există, de asemenea, întrerupătoare FI cu 2 poli mai mici, cu conexiunile L și N. Sunt disponibile și întrerupătoare automate FI
această variantă combină comutatorul FI și comutatorul de protecție a liniei într-un singur dispozitiv.

Dacă doriți să protejați temporar o priză cu un FI, există opțiunea de a cumpăra un adaptor de protecție personală cu un FI integrat pentru bani puțini. Acesta este pur și simplu conectat la priză, tot ce este acum conectat la adaptorul de protecție personală cu FI integrat este protejat FI.

Toate declarațiile fără garanție. Oricine lucrează cu curent intens fără pregătire specială își pune viața în pericol!
