Cum funcționează asta cu 4 și 8 ohmi?

Cei 4 sau 8 ohmi sunt impedanța unui difuzor. Problema cu difuzoarele este că impedanța nu este fixă, dar variază pe întreaga gamă de frecvențe. Specificația de 4 ohmi poate fi utilizată de obicei numai ca valoare de referință pentru conexiune. Mai importantă este valoarea celei mai mici impedanțe a unui difuzor - aceasta este specificația care este dată de obicei. De cele mai multe ori nu este o valoare critică. Cu toate acestea, există difuzoare în care impedanța este specificată ca 8 ohmi, dar care de ex. aveți câteva locuri în gama de bas unde difuzorul are doar 2 ohmi.
Există, de asemenea, difuzoare cu impedanță de 16 ohmi, care sunt relativ necritice.

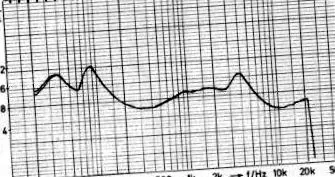

Exemplu pentru o curbă de impedanță:

funcționează

Difuzorul afișat a fost specificat ca 8 ohmi, dar are o impedanță de 4 ohmi în intervalul de la 10 kHz la 20 kHz.

Conectarea difuzoarelor la amplificatoare:
Trebuie făcută o distincție între amplificatoare cu și fără transformator în etapa de ieșire. Amplificatoarele cu tranzistoare nu au de obicei un transformator, amplificatoarele cu tuburi au un transformator, deși există excepții.

În primul rând amplificatoarele cu traductoare, deoarece acestea sunt manipulate rapid. Transformatoarele sunt concepute în cea mai mare parte pentru exact o valoare de impedanță, posibil există mai multe conexiuni sau comutatoare pentru valori de impedanță diferite. Ar trebui să te ții de el cât mai mult posibil.

În cazul amplificatoarelor fără traductoare, adică majoritatea amplificatoarelor, este puțin mai complicat. Un amplificator poate conduce de obicei doar difuzoare cu o anumită impedanță minimă. Dacă impedanța difuzorului este prea mică, se pot întâmpla următoarele:
- dacă jucați ușor, este posibil să nu observați nimic, se poate aprinde o lumină de avertizare (supraîncărcare)
- dacă jucați tare, o siguranță din amplificator poate arde sau amplificatorul de putere se poate rupe
- folosește un circuit de protecție care oprește amplificatorul. La un moment dat, puteți reporni amplificatorul.
- Amplificatorul se încălzește prea mult și apoi se declanșează un circuit de protecție sau se rupe ceva după un timp
- Amplificatorul nu mai furnizează ieșirea completă (de exemplu, bas slab), ci doar nu devine mai puternic

Ce ar trebui să meargă cu siguranță:
Amplificator pentru difuzor de 4 Ohm, difuzor de 4 Ohm
Amplificator pentru difuzoare de 4 ohmi, difuzor de 8 ohmi cu reducere de putere
Amplificator pentru difuzoare de 8 ohmi, difuzoare de 8 ohmi

Există amplificatoare care reacționează tolerant la impedanțele care sunt prea mici, și anume nici măcar nu observați, și există amplificatoare care se opresc rapid dacă un difuzor este acționat cu o impedanță prea mică, de obicei numai la volume mai mari.

Efecte în practică: http://www.nubert.de/downloads/ts_impedanz.pdf

Cum puteți măsura impedanța unui difuzor: nu funcționează cu un simplu multimetru. O posibilitate ar fi: Aveți nevoie de o rezistență ohmică, a cărei valoare trebuie să corespundă aproximativ cu impedanța așteptată și, de asemenea, trebuie să reziste la câțiva wați. Este conectat la un amplificator în serie cu difuzorul, un generator de unde sinusoidale este conectat la amplificator, iar apoi tensiunea de ieșire la amplificator și tensiunea la difuzor sunt măsurate pe întreaga gamă de frecvență cu un multimetru adecvat sau un osciloscop, iar o curbă poate fi apoi trasată Determinați prin curba de impedanță.

Acum câteva cuvinte despre conexiunea în serie (sau conexiunea în serie) și conexiunea în paralel a difuzoarelor:
Conexiunea în serie este atunci când 2 sau mai multe difuzoare sunt conectate la amplificator la rând.
Pentru a face acest lucru, polul negativ al primului difuzor este conectat la polul pozitiv al difuzorului următor, iar cele două conexiuni libere sunt apoi conectate la polii corespunzători ai amplificatorului. În stereo pentru celălalt canal la fel.
Impedanța pentru amplificator este apoi suma impedanțelor difuzoarelor conectate în serie, cu două difuzoare de 4 ohmi, unul are 8 ohmi.
Sunetul se agravează, totuși.

Conexiunea paralelă este atunci când ambele difuzoare sunt conectate direct cu două cabluri. Adesea, amplificatoarele au, de asemenea, mai multe conexiuni (de exemplu, A și B sau 1 și 2) și pot fi, de asemenea, comutate separat. Cu două difuzoare identice impedanța este redusă la jumătate, deci cu două difuzoare de 4 Ohm aveți doar 2 Ohm, care ar trebui să suprasolicite majoritatea amplificatoarelor.

Ar trebui să conectați mai multe difuzoare de același tip, dacă este cazul, deoarece cu difuzoare diferite pot fi atât de diferite ca volum încât unul este tare și celălalt nu poate fi auzit deloc.

Când sunt conectate în serie și paralel, difuzoarele pot suporta mai multă putere și de două ori mai mult cu două difuzoare identice.

Alte explicații:
http://www.musik-service.de/Gitarren/ifLautsprecherschaltung.htm
http://www.elektronikinfo.de/audio/lautsprecher.htm

Difuzoare de 6/8 ohmi

În cele ce urmează, se face o referință la 2 x 30V, adică 30V + și 30V-. Calculând din legea lui Ohm, toată lumea poate vizualiza curentul necesar pentru o conexiune în serie, paralelă sau serie-paralelă. Tensiunea de ieșire trebuie considerată ca fiind dată de tensiunea de funcționare fixă.

Reducerea sau creșterea tensiunii de ieșire datorată sarcinii de pe unitatea de alimentare, schimbarea rezistențelor interne, a tensiunii și Scăderea curentului la rezistențele emițătorului și zecimale ale valorilor au fost omise.

Nu prea înțeleg așa ceva:
de ce de ex. siguranța din amplificator suflă dacă impedanța amplificatorului este de 8 ohmi, dar difuzoarele sunt de numai 2 ohmi.
Ai spus: Impedanță = rezistență între LS și amplificator cu curent alternativ.

atunci semnalul către "2ohmigen" LS ar trebui să vină relativ nestingherit.

buna tuturor!
Trebuie să mărturisesc că toate liniile de mai sus mă ajută
Nici problema mea nu mi-a ajutat. Permiteți-mi să vă spun pe scurt despre ce este vorba.
Am în față un dulap de chitară vechi care are patru difuzoare de 12 ", fiecare cu 40 de wați la 15 ohmi.
În acest moment, difuzoarele sunt conectate într-un mod total abstract, cumva în serie. Deci, roșu la roșu la roșu la roșu (cu fiecare difuzor de la unul la altul) și, de asemenea, cu cablul negru. Este corect. Mă gândesc puțin la vechiul amplificator de 8 ohmi atașat și, bineînțeles, la difuzoarele vechi.

Bine În orice caz, trebuie să ajung la o impedanță totală de aproximativ 8 ohmi! Sau mai mult. Că nu dăunează amplificatorului (are, de altfel, un tub de 50 de wați) și că nu suflu LS-ul.
Sau împart intrarea și fac doar 8 ohmi de două ori. Cu doar două din cele patru difuzoare, ca să zic așa ca grupuri cu două difuzoare și câte 8 ohmi fiecare.
Дддhhh.

Nuja. ce aș vrea să știu acum. cum calculez (în ciuda celor 2 puncte din fizică) impedanța unui circuit de difuzoare? Sau cum pot schimba difuzoarele, astfel încât să obțin aproape 8 ohmi.

Cu respect și vă mulțumesc anticipat.

Seb.
