Cum să alegeți firele și cablurile electrice Leroy Merlin
6 min citit
O instalație electrică necesită mai multe tipuri de conductori pentru a transporta curentul de la tabloul principal la diferitele puncte de utilizare. Între ele, alegerea este mai presus de toate o chestiune de standarde.
Sârmă și cablu electric: definiții
Diferențierea dintre cablu și cablu electric, precum și diferitele variații ale acestora este în primul rând o chestiune de definiție.
Firul electric
Un fir electric este compus dintr-un element conductor și un element izolator. Elementul conductor situat în interiorul firului electric se numește „miezul firului”. Cu un singur fir (rigid) sau cu mai multe fire (flexibil) în funcție de secțiunea și destinația sa, miezul poate fi realizat din metale diferite, alese pentru proprietățile lor. Cele mai frecvent utilizate fire electrice sunt cuprul, cuprul nichelat sau nichelul (metal alb).
Izolația care înconjoară conductorul este în mare parte plastică: polietilenă (PE), clorură de polivinil (PVC). Unele fire electrice destinate multimedia sunt echipate cu ecranare electromagnetică (sârmă de împletit sau folie de aluminiu în jurul miezului) pentru a preveni interferența cu un alt semnal.

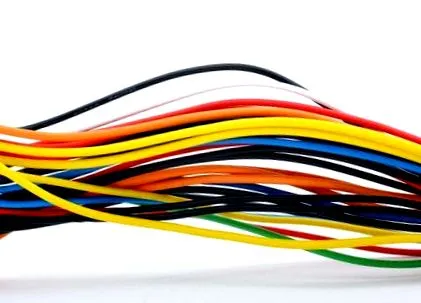

Cablu electric
Un cablu electric este format din mai multe fire izolate, unite într-o singură sau dublă teacă de protecție. Poate avea 2, 3, 4 sau 5 fire. Numărul de fire conținute într-un cablu depinde de diametrul acestuia și de utilizarea acestuia. Cablurile electrice sunt utilizate în două moduri:
• pentru fluxul de curent electric; • pentru transmiterea datelor (telefon, computer, TV).
Alegeți secțiunea de fir electric
O instalație casnică include diferite circuite de alimentare. Unele servesc mai multe puncte de utilizare (iluminat, prize), altele (specializate) un singur dispozitiv: încălzitor de apă, plită, cuptor. De asemenea, este necesară o linie separată pentru alimentarea încălzitoarelor electrice.
Standardul NF C 15-100 definește pentru fiecare utilizare o secțiune de conductori (în mm²) adaptată la intensitatea curentului (în amperi) pe care trebuie să îl reziste circuitul.
Cu cât este mai mare intensitatea, cu atât este mai mare secțiunea:
Există secțiuni mai mari (10, 16, 25 mm²) destinate conexiunilor întrerupătorului de contor electric/abonat, pentru împământare, pentru conectarea unei dependențe. Împământarea este conectată prin lege cu un cablu împletit, gol (neizolat).
Fiecare linie trebuie să fie protejată de un întrerupător de circuit cu un grad adecvat pentru intensitatea de funcționare.
Cabluri electrice: descifrarea caracteristicilor
Cablarea unei case sau a tuturor instalațiilor fixe se face prin cabluri și cabluri electrice. Acești conductori sunt clasificați prin litere și cifre corespunzătoare caracteristicilor lor.
Pentru instalații fixe și cablarea tablourilor electrice
Sârmele H07 VU 1,5 mm² sunt cele mai utilizate. Iată caracteristicile acestor fire și corespondența lor:
- H sau U: prima literă este un reper național sau internațional;
- 07: pentru 700 V, tensiune maximă susținută de fir;
- V: manta izolatoare din PVC (R pentru RPC);
- U: miez de cupru; U și R indică miezuri rigide, K un miez flexibil;
- 1,5 mm2: secțiunea transversală a firului.
