Cum să conectați difuzoarele alimentate la un mixer
O conexiune bună și o poziționare bună între materialele care vă echipează studioul este esențială pentru a asigura calitatea configurării sistemului dvs. audio. Astfel se obține un sunet clar și de înaltă calitate. Consolele de mixare ajută la îmbunătățirea calității, nivelului și dinamicii semnalului audio. Un difuzor alimentat, pe de altă parte, este o cameră de ascultare în care difuzorul, amplificatorul de putere și alte componente electronice sunt conectate toate în același dulap. Acest lucru elimină necesitatea amplificatoarelor separate și grele, a filtrelor externe, a cablurilor greoaie și a costurilor suplimentare. De asemenea, permite amplificatorul să se potrivească cu precizie cu difuzoarele, ceea ce poate oferi o modalitate mai economică de optimizare a sunetului (cel puțin teoretic).
Dacă difuzorul este un sistem bidirecțional care cuprinde un woofer și un tweeter (sau compresie), un filtru electronic încorporat împarte frecvența semnalului și trimite înalții și basul la doi amplificatori diferiți, care alimentează ambii transductori diferiți. De aici provine termenul „bi-amplificare” (un sistem cu 3 căi: bas, midrange și treble ar fi tri-amplificat). Pentru a obține cel mai bun nivel de ieșire audio posibil, aflați cum să conectați difuzoarele alimentate la un mixer.
Calea semnalului audio
Într-un sistem audio, mixerul furnizează un semnal coerent care poate fi direcționat către difuzoare, amplificator, dispozitiv de înregistrare sau căști. Semnalul audio care iese din mixer nu este de obicei amplificat, deci puteți alege câtă amplificare doriți cu semnalul mixt. Astfel, trimiterea unui semnal audio de la un mixer către difuzoarele pasive necesită amplificare. Dacă aveți difuzoare cu amplificator integrat, conectați mixerul la monitoare fără niciun produs intermediar între cele două.

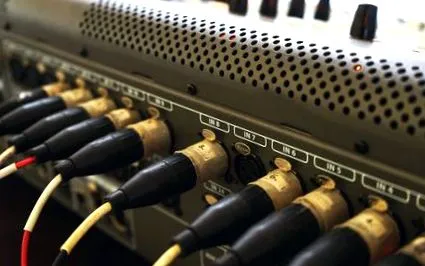

Cea mai comună conexiune între mixer și difuzorul alimentat este o linie echilibrată sau neechilibrată. Respingerea superioară a zgomotului unei linii echilibrate permite rularea lungă a cablului între mixer și difuzoare fără interferențe sau zgomot. Majoritatea difuzoarelor alimentate au mufe XLR sau TRS echilibrate sau ambele. Aproape toate consolele actuale sunt echipate cu ieșiri echilibrate, întotdeauna cu XLR, Jack TRS sau ambele tipuri de conectori.
Este posibil (deși rar) ca consola de mixare să aibă doar ieșiri dezechilibrate. Acestea sunt susceptibile de a ridica zgomot și interferențe. Există mai multe metode de conversie a semnalelor dezechilibrate în semnale echilibrate, dar acesta este un alt subiect în care nu vom trece în acest articol.
Console echipate cu un amplificator integrat
Ieșirile „Speaker Out” de pe mixer vă sugerează că aveți deja un amplificator de putere în consolă. Semnalele audio difuzoare difuzează mai mult decât audio; transportă, de asemenea, energie electrică semnificativă pe care intrările audio la nivel de linie ale difuzoarelor alimentate nu le pot suporta. NU le conectați la difuzoarele alimentate! Se vor produce daune grave și costisitoare amplificatoarelor, crossover-urilor și/sau difuzoarelor.
Conectarea difuzoarelor
Pentru a vă conecta difuzoarele active la mixer, echipamentul dvs. trebuie oprit. Poziționați difuzoarele și aranjați cablul difuzoarelor în așa fel încât să nu creeze interferențe sau riscuri de cădere. Utilizați cabluri scurte, dacă este posibil, pentru a evita interferențele. Înfășurați cablul în exces în jurul fundului difuzorului pentru a preveni accidentele.
