Cum se instalează un interfon cu cablu Leroy Merlin

Instalarea unui interfon cu fir este rapidă și ușoară dacă aveți un circuit electric „gata de conectare”. În caz contrar, este necesar să faceți legătura dintre poartă și casă, ceea ce necesită puțină muncă. Este necesar apoi un minim de cunoștințe în domeniul electricității și zidăriei.

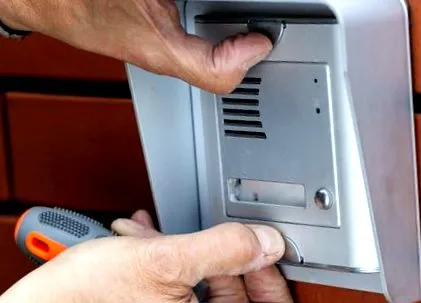

interfon

Materiale și instrumente

Materialele:

  • Nivel de spirit
  • Vânător de perete
  • Interfon cu fir
  • Cutie încastrată
  • Izolant de silicon
  • Tencuială
  • Mortar reparator
  • Pegs
  • Gard roșu de avertizare
  • Transformator
  • Cabluri H07VU și U1000R2V în 6/10 mm sau 1,5 mm2
  • Manta ondulată ICTA sau tub IRL și cleme

Uneltele:

  • Metru
  • Creion
  • Regula lui Mason
  • Massette
  • Daltă
  • Burghiu cu ciocan
  • Burghie de beton
  • Cleşte de tăiat
  • Dispozitiv de sârmă
  • Şurubelniţă
  • Mistrie
  • Jgheab

Pas cu pas

Datorită modului DIY, veți avea mâinile libere și vă puteți concentra doar pe DIY

Activați modul DIY

Pași

1 Principiul de funcționare Consultați cei 2 pași

Cum functioneaza ?

Interfonul este format dintr-o stație de ușă și un receptor interior.

  • Panoul este folosit de vizitatori pentru a suna și a comunica cu ocupanții casei. Poate fi montat la suprafață sau încorporat,
  • Receptorul permite deschiderea de la distanță a unei lovituri, a unei încuietori electrice sau a unei porți automate. Întotdeauna apare proeminent.

Interesul firului

Un interfon fără fir este potrivit atunci când distanța dintre cele două dispozitive nu depășește 100 m.

Instalarea cu fir este recomandată pentru distanțe mai mari de 10m. Spre deosebire de wireless, sistemul este imun la interferențele din mediu: copaci, wifi, alte interfonuri wireless instalate în apropiere. În plus, nu există riscul să cadă, deoarece ați uitat să schimbați bateriile. !

Atenție: există riscul de interferență dacă cablul vehiculului este echipat cu un cablu de 230 V. Tensiunea joasă trebuie separată de 230 V folosind învelișuri separate.

Interfonul funcționează la tensiune foarte mică. Alimentarea sa trece în mod necesar printr-un transformator de 230 V/12 V integrat în receptor sau separat, care trebuie apoi achiziționat în plus.

Cele mai simple sisteme sunt conectate doar prin 2 fire. Cele ale unei clopoțele vechi, împreună cu o lovitură electrică, de exemplu, pot fi refolosite dacă sunt în stare bună și au o secțiune compatibilă.

BINE DE STIUT

Secțiunea firelor de instalat depinde de distanța care trebuie parcursă: 6/10 mm până la 25 m, 1,5 mm2 peste.

2 Pregătiți site-ul Consultați cei 8 pași

Poziția dispozitivelor

Stația ușii este fixată în afara porții, pe unul dintre stâlpi, sau lângă ușa din față când se deschide pe drumul public. Receptorul este de obicei instalat la intrarea casei.

Placă de etanșare

Urmăriți locația sa, pe stradă, utilizând cutia de montare încastrată ca un șablon.

Montare pe suprafață

Pentru placa, precum și pentru suportul receptorului, localizați punctele de fixare prin orificiile șuruburilor.

Reglați poziția fiecărui dispozitiv cu nivelul spiritului.

BINE DE STIUT

În mod ideal, placa și receptorul ar trebui să fie accesibile copiilor cu vârste cuprinse între 8 și 12 ani, precum și persoanelor cu mobilitate redusă: fie între 1,20 și 1,60 m înălțime.

Instalatie electrica

Înainte de orice intervenție pe o linie electrică, aceasta trebuie dezactivată ! Dacă trebuie să utilizați un instrument electric, conectați-l printr-un cablu prelungitor la o priză de pe un alt circuit.

Ca înlocuitor pentru o sonerie

Demontați clopotul, având grijă să localizați cele 2 fire de alimentare: fază (roșu, maro, negru), neutru (albastru). În funcție de model, acestea sunt conectate la un transformator integrat sau provin dintr-un transformator separat.

Identificați cele 2 fire de conectare ale butonului soneriei.
