Dintr-o privire
Furtunile, furtunile, avariile liniei în timpul lucrărilor de construcție sau rețelele instabile pot provoca întreruperi de curent. Sistemele de iluminat de urgență fiabile asigură că nu există panică în clădirile publice, sălile de evenimente sau operațiunile comerciale și că oamenii pot părăsi în siguranță clădirea. Soluțiile de iluminat de urgență cu LED-uri oferă avantaje deosebite: sunt compacte, extrem de durabile, fiabile și economice în utilizare.

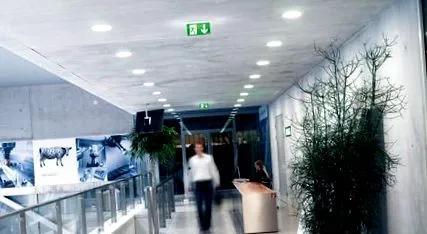

În funcționare regulată, iluminatul de urgență se amestecă relativ discret în imaginea de ansamblu.
Ce este iluminatul de urgență?
Dacă lumina eșuează în clădirile publice, la locurile de muncă sau în spațiile comerciale, pot rezulta rapid panica și dezorientarea. Prin urmare, iluminatul de urgență este necesar în toate locurile în care sunt de obicei mulți oameni. În funcție de domeniul de aplicare, iluminatul de urgență trebuie să îndeplinească mai multe funcții. Prin urmare, include iluminatul de urgență și iluminatul de schimb. Iluminatul de siguranță ar trebui să ofere siguranță generală și să ajute la evitarea accidentelor și la asigurarea ieșirii în siguranță a clădirii. Este împărțit în iluminat anti-panică, iluminat pentru căile de evacuare și facilități de salvare și iluminat de siguranță pentru locurile de muncă cu pericole speciale. Iluminatul de schimb este un caz special. Se asigură că operațiunile pot continua pentru o perioadă limitată de timp și în acest timp înlocuiește complet iluminatul general. Iluminarea înlocuitoare joacă un rol în care trebuie încă făcute lucrări importante din punct de vedere economic sau tehnic.
Scopul iluminării de siguranță este de a asigura vizibilitate și orientare suficiente, astfel încât să poată fi luate măsuri de evacuare și oamenii să poată părăsi în siguranță zonele de pericol corespunzătoare. Iluminatul anti-panică este conceput pentru a preveni panica și pentru a asigura căile de evacuare pot fi găsite fără efort. Pe căile de evacuare, indicatoarele de evacuare iluminate sau iluminate din spate indică indicații către ieșirea de urgență și permit ieșirea sigură din clădire.
În caz de pană de curent, iluminatul de urgență este un ghid important.
Luna ca măsură de strălucire
Standardul european EN 1838 prevede cât de strălucitoare trebuie să fie iluminatul de urgență ca o cerință minimă: iluminatul de urgență trebuie să fie de cel puțin două ori mai luminos decât luna într-o noapte înstelată. Aceasta se aprinde cu 0,01 lux într-o noapte senină și cu 0,25 lux într-o noapte cu lună plină. Aceasta are ca rezultat o valoare de 0,5 lux pentru iluminarea anti-panică și o valoare de 1 lux pentru iluminarea de siguranță a căilor de evacuare că raportul dintre iluminarea cea mai mare și cea mai mică nu depășește 1:40 și că este asigurat un CRI> 40.
Surse de alimentare de siguranță
Fig.: Lumina de urgență cu LED model EM-AP 004 (stânga) cu unghiul său larg de fascicul este potrivită în special pentru iluminarea antipanică. EM-ER 004 (dreapta) îndeplinește cerințele pentru iluminarea căilor de evacuare.
Fig.: EM powerLED (stânga): dispozitivul de control al iluminatului de urgență este conectat aici printr-un circuit separat; Convertor EM LED (dreapta): Dacă se utilizează un dispozitiv de control combinat, o unitate de iluminat de urgență este suficientă pentru funcționarea normală și de urgență.
Moduri de operare și proceduri de testare pentru iluminatul de urgență
Există diferite moduri de funcționare pentru luminile de urgență: modul de așteptare se aplică numai luminilor de urgență. În schimb, corpurile de iluminat din semne de evacuare sau corpurile de iluminat care acoperă atât iluminatul general în funcționarea rețelei, cât și iluminatul de urgență în funcționarea bateriei sunt în funcțiune continuă.
Pentru ca iluminatul de urgență să funcționeze fiabil în cazul unei întreruperi de curent, acesta trebuie testat la intervalele prescrise. Pentru aceasta sunt disponibile diferite rutine de testare:
Test manual: Panoul de curent este cauzat de întreruperea manuală a sursei de alimentare și apoi se efectuează o verificare vizuală.
Autotest automat: Acest test se face local. Fiecare dispozitiv de iluminat de urgență efectuează el însuși testul în momente de risc scăzut în conformitate cu EN 62034. Se vorbește și despre un sistem de testare auto.
Proceduri de testare controlate și monitorizate central: Un sistem central de control și monitorizare activează testul aici; rezultatele testului sunt, de asemenea, afișate și documentate central. Informația reală de testare este localizată direct în unitățile de iluminat de urgență respective.
LED în iluminatul de urgență
În plus față de componentele de iluminat de urgență pentru lămpi fluorescente, există și componente de iluminat de urgență pentru LED-uri. Avantajele sunt evidente: LED-urile sunt surse de lumină extrem de economice, eficiente din punct de vedere energetic, cu o durată lungă de viață. Acestea ocupă foarte puțin spațiu și oferă producătorilor de corpuri de iluminat și proiectanților de iluminat opțiuni de design complet noi. Datorită eficienței ridicate, bateriile mai mici sunt suficiente, astfel încât sistemul general poate fi, de asemenea, mai mic și mai rentabil decât cu sursele de lumină convenționale. Lumina LED este disponibilă imediat, aproape fără întârziere și strălucește la fel de puternic ca lumina din sursele de lumină convenționale, cu un consum mai mic de energie. Durata lungă de viață a surselor de lumină LED reduce intervalele de întreținere și, prin urmare, costurile de întreținere. În plus, lumina direcțională a LED-ului facilitează adaptarea caracteristicilor radiației la sarcinile de iluminare respective. Un model cu fascicul larg este deosebit de potrivit pentru iluminarea antipanică. Cu lentile și reflectoare, totuși, este, de asemenea, posibilă gruparea luminii LED și astfel, de exemplu, iluminarea adecvată a medianei căilor de evacuare.
Soluții posibile cu LED
Iluminare de urgență specifică aplicației: Pentru iluminarea antipanică, de exemplu, cu o înălțime a tavanului de 3 m, un modul LED separat de 1 W cu un unghi larg al fasciculului integrat într-un corp de iluminat sau într-o carcasă suplimentară este suficient pentru a atinge 0,5 lux necesari aici. Căile de evacuare trebuie să fie iluminate în principal în mijloc. Un modul LED de 1 W este, de asemenea, potrivit aici, dar lumina sa este inclusă în reflectoare și lentile. În acest fel, cu aceeași înălțime a plafonului și aceeași distanță între punctele de lumină, iluminarea dublă necesară de 1 lux poate fi realizată fără efort. Benzile LED sunt de obicei utilizate în semnele de evacuare, care luminează înapoi semnul sau injectează lumina prin alimentare cu margine.
LED separat, integrat pentru iluminatul de urgență
Dacă plăcile cu LED-uri sunt utilizate pentru iluminatul general, pot fi integrate LED-uri suplimentare pe plăci, care sunt utilizate exclusiv pentru iluminatul de urgență. Aceste LED-uri de iluminat de urgență sunt conectate la dispozitivul de control al iluminatului de urgență printr-un circuit separat și furnizează lumină numai în caz de întrerupere a alimentării. Prin urmare, nu sunt supuse îmbătrânirii normale și sunt extrem de durabile. Acest sistem de iluminat de urgență este potrivit în special pentru utilizarea în țările în care standardele prescriu surse de lumină separate pentru iluminatul de urgență, de ex. în Spania, Italia sau Franța.
Module LED standard pentru iluminat de urgență
Această soluție de iluminat de urgență corespunde soluției dovedite cu lămpi fluorescente și combină iluminatul general și cel de urgență. În timp ce toate modulele LED sunt conectate în funcționarea rețelei, un releu comută un număr selectabil de module LED la funcționarea de iluminat de urgență, dacă este necesar. Dispozitivul de control al iluminatului de urgență detectează tensiunea directă a modulelor LED conectate și reglează curentul LED la cea mai mare valoare posibilă cu care bateriile conectate ating timpul de funcționare specificat. Aproximativ 10 la sută din ieșirea completă este apoi disponibilă pentru iluminat de urgență adecvat. Această soluție de iluminat de urgență beneficiază de toate avantajele LED-urilor. De exemplu, operațiile de comutare pentru testele prescrise legal nu afectează durata de viață a surselor de lumină LED, ceea ce este cu siguranță cazul lămpilor fluorescente. Varietatea modulelor LED disponibile de la diferiți producători - module liniare, module de suprafață și module compacte precum spoturi sau downlights - oferă producătorilor de corpuri de iluminat o mare libertate de proiectare. Soluțiile de iluminat de urgență sub 60 V (SELV) permit modele deosebit de flexibile și rentabile, deoarece nu au nevoie de capace suplimentare pentru protecția contactelor.
Sistemele de iluminat de urgență fiabile din clădirile publice asigură că nu există panică și că oamenii pot părăsi în siguranță clădirea.
Avantajele soluțiilor de iluminat de urgență cu LED-uri
În plus față de avantajele binecunoscute, cum ar fi dimensiunile reduse, durabilitatea, cerințele de întreținere reduse și eficiența ridicată, sursele de lumină LED oferă lumină imediat. Acest lucru se plătește în special la locurile de muncă cu un risc deosebit. Aici, lumina trebuie să fie disponibilă la putere maximă în 0,5 secunde. Aceste cerințe nu pot fi îndeplinite cu lămpile fluorescente din cauza întârzierii la pornirea lămpii. Până în prezent, lămpile cu halogen semnificativ mai puțin eficiente au fost utilizate aici. Sistemele de iluminat de urgență bazate pe LED nu numai că îndeplinesc aceste cerințe, ci chiar le depășesc: furnizează 100% din iluminarea necesară în milisecunde.
Concluzie
La fel ca în toate sectoarele de iluminat, LED-urile câștigă teren și în iluminatul de urgență. Proprietățile lor precum dimensiunile reduse, longevitatea, eficiența energetică și consumul redus de energie recomandă aceste surse de lumină în special pentru această zonă de iluminat. Acestea pot ajuta la reducerea costurilor de întreținere și la reducerea costurilor de operare. Sunt recomandate în special sistemele complete constând dintr-un modul LED, echipament de comandă și sistem de comandă care se potrivesc perfect unul cu celălalt.
