Caracteristicile instalării
Instalarea electrică a unei case începe de la bornele de ieșire ale întrerupătorului de service. O casă are o singură instalație conectată la o singură conexiune.
Frecvența rețelei este de 50 Hz.
Spațiile de locuit ale clădirilor noi sunt în general alimentate cu curent monofazat de 230 volți (între fază și neutru sau între faze: între faze, unul dintre conductori trebuie identificat prin marcajul distinctiv al conductorului neutru și tratat ca atare.).
În unele cazuri, sursa de alimentare poate fi furnizată doar în trei faze (230/400 V). Ar trebui să consultați serviciul local de distribuție a energiei electrice.
Conexiunea monofazată are avantaje pentru utilizator, în special:
instalare mai simplă;
absența constrângerii de echilibrare a fazelor;
putere contractuală mai mică, rezultând economii la prima fixă.
Aparatele de uz casnic funcționează de obicei pe o singură fază. Prin urmare, conexiunea monofazată este cea mai potrivită pentru această situație.
Conexiunea trifazată este necesară numai dacă utilizatorul dorește să utilizeze dispozitive cuprinzând un motor trifazat, în cazul imposibilității tehnice privind rețeaua publică de distribuție sau în cazul unei puteri abonate mai mari de 18 kVA. Practic, o putere de 12 kVA într-o singură fază este de cele mai multe ori suficientă pentru casele unifamiliale chiar dacă sunt echipate cu încălzire electrică, având în vedere standardele de izolare termică.
Întrerupător de circuit
Întrerupătorul de circuit trebuie să fie așezat în mod normal în camera de zi.

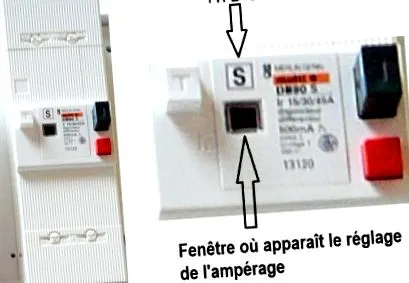

Întrerupătoarele de circuit trebuie să poarte marca NF-USE și să respecte standardul NF C 62-411. Acestea includ, în general, o funcție diferențială de 500 mA și un sunet de tip S (S înseamnă selectiv: timpul său de declanșare este întârziat în comparație cu RCD-urile de oprire instantanee de 30 mA instalate în aval, ceea ce îi permite să nu se declanșeze în același timp, deoarece acest lucru va provoca oprirea întreaga instalație electrică).
Oprire de urgență (N 771.463)
Utilizarea în siguranță a unei instalații electrice necesită prezența, în interiorul locuințelor, a unui dispozitiv de întrerupere de urgență care să permită oprirea rapidă a instalației electrice în caz de pericol. Acest dispozitiv trebuie să fie amplasat în interiorul locuințelor și la nivelul de acces al unității de locuit.
Această funcție poate fi îndeplinită de întrerupătorul de circuit ramificat (DB).
În cazul unei case unifamiliale, aceasta poate fi amplasată într-o cameră anexă privată anexă și comunică direct cu camera de zi: garaj de exemplu.
În cazul în care întrerupătorul de circuit este situat pe linia proprietății sau într-o cameră privată anexă care nu comunică direct cu unitatea de cazare, este necesar să se prevadă un dispozitiv de întrerupere de urgență în interiorul unității de cazare și la nivelul „accesului la unitate de locuit.
Accesul la dispozitivul de întrerupere de urgență nu trebuie blocat.
Alegerea materialului
Echipamentul care trebuie utilizat trebuie:
include marcajul de conformitate „CE” (un marcaj CE nu este un marcaj de calitate: este destinat serviciilor de control al pieței și nu ca consumatorii să le ghideze alegerea);
Aceste mărci sunt afișate pe echipamente prin sigle
Fiți adaptat la mediile în care aceste materiale trebuie să funcționeze.
Această adaptare se caracterizează prin principiul gradelor de protecție (IP și IK).
Codul IP este format din 2 cifre, eventual urmate de o literă suplimentară:
primul număr indică gradul de protecție împotriva pătrunderii corpurilor solide și împotriva accesului la piese periculoase (0 la 6),
al doilea număr indică gradul de protecție împotriva pătrunderii apei (0 la 8).
Literele suplimentare (A, B, C sau D) care pot apărea pe echipament indică doar protecția persoanelor împotriva accesului la piese periculoase.
A = protecție împotriva accesului cu partea din spate a mâinii;
B = protecție împotriva accesului cu un deget;
C = protecție împotriva accesului cu un instrument;
D = protecție împotriva accesului cu un fir.
Protecția împotriva impactului mecanic se caracterizează prin codul IK.
Tabelul următor prezintă nivelurile minime de protecție necesare pentru diferite camere sau locații.
În încăperile destinate persoanelor cu dizabilități, echipamentele cu temperaturi de suprafață accesibile peste 60 ° C trebuie instalate la îndemână.
Amplasarea tabelelor (N 771.558.1.4)
Panoul de control conține contorul de energie și întrerupătorul de circuit. Acesta trebuie amplasat în conducta tehnică a carcasei (GTL). În unele cazuri, când distanța dintre linia de proprietate și construcție este mai mare de aproximativ 30 de metri, aceasta din urmă este situată la linia de proprietate, în acest caz, doar tabloul de distribuție principal este situat în GTL.
Dispozitivele de control ale dispozitivelor plasate în panouri trebuie să fie la o înălțime cuprinsă între 0,90 m și 1,80 m. Această ultimă valoare este limitată la 1,30 m pentru camerele rezervate pentru persoanele cu dizabilități și vârstnici.
Placa de distribuție principală poate fi atașată fie la panoul de control (pe același suport), fie la distanță (pe un suport separat). De asemenea, se află în GTL.
Una sau mai multe plăci de distribuție posibile (în special în locuințe mari) furnizate de tabloul de distribuție principal pot fi instalate în alte locații autorizate.
Conexiune de ramificare individuală (N 771.558.1.6)
Această parte a instalației reglementată de standardul „Instalații de conectare” NFC 14-100 este responsabilitatea administratorului rețelei de distribuție.
