Magazin de încărcare cu bare scurte - Samsys - pionierul încărcătoarelor cu bare scurte

Încărcător cu bare complet electric, cu servomotor

capacitate

5 până la 55 mm, 65, 80 mm, 102 mm

5 la 47 mm, 56 mm, 70 mm, 85 mm

150 până la 1240 mm, 1640 mm, limitată de lungimea axului

Descriere

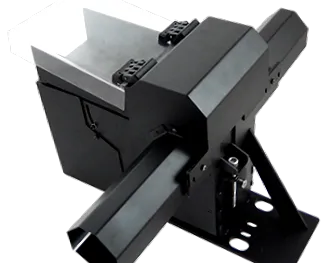

Magazin de încărcare cu bare scurte MULTI-3000

Revista de încărcare a barei scurte Multi 3000 a fost dezvoltat în Elveția. Încărcătorul cu bare este fabricat în Germania folosind materiale și componente de primă clasă. MULTI-3000 garantează fiabilitatea pe termen lung. Impresionează prin servicii și design ecologic. Este, de asemenea, o magazie complet electrică și servo-controlată. Cu acces ușor la toate piesele, este extrem de ușor de utilizat. Este foarte ușor de înțeles și, prin urmare, ușor de utilizat.

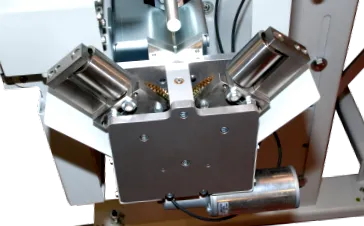

Configurarea și reorganizarea sunt înăuntru 2-5 minute posibil. Mecanismul de suprascriere patentat garantează un ciclu de încărcare rapid și fără impact. Alte caracteristici sunt alimentarea ușoară a materialului, controlul și monitorizarea optimă a alimentării materialului, precum și poziționarea exactă a barei fără o oprire mecanică.

Datorită designului său, Multi 3000 nu are nevoie de o unitate culisantă pentru a schimba tubul de reducere. O unitate de schimbare este disponibilă opțional în axele X și Z și în diferite lungimi.

Compatibil cu aproape toate tipurile de strunguri. De exemplu Mazak, Okuma, DMG Mori, SMEC, Doosan, Nakamura, CMZ, Takamaz, Hwacheon și multe altele.

Am proiectat Multi 3000SL pentru strunguri cu o distanță mare între carcasa mașinii și capătul axului. Pentru mai multe informații, vizitați pagina produsului sau

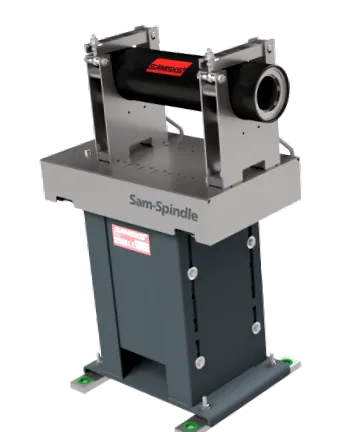

În cazul magaziilor de încărcare a barei scurte, lungimea barei este limitată la lungimea axului strungului. Împreună cu SamSpindle, încărcătorul Multi 3000 bar este capabil până la 1,6m Tije de încărcare.

În mod standard, magazia de încărcare a tijei scurte poate încărca tije rotunde și hexagonale. Opțional, pot fi încărcate și bare pătrate și materiale speciale. Pentru barele pătrate aveți nevoie de prisma de încărcare pătrată și pentru materialul special aveți nevoie de Uni-Erector.

O altă opțiune este Mini Shaft Loader. Cu aceasta este posibil să încărcați bare deosebit de scurte într-un timp foarte scurt. Încărcătorul Mini Shaft a fost conceput ca o opțiune suplimentară pentru SamSpindle. Acest lucru permite alimentatorului de bare să facă ambele până la 1,6m, precum și tije de la 40mm Lungimea sarcinii.

Aveți nevoie și de un tub de reducere pentru axul de strung? Vă putem oferi, de asemenea, această opțiune pentru a se potrivi cu mașina dvs. Pentru informații suplimentare, pur și simplu urmați linkurile respective făcând clic pe termeni.

Specificatii tehnice

Lungimea totală totală: Model 1240 = 1875mm; Model 1640 = 2275 mm

Înălțimea capului: 875 - 1515 mm

Pat înclinat: 630 mm

Capacitate pat înclinat:
Ø 10 mm 62 bare
Ø 30 mm 20 tije
Ø 50 mm 12 tije
Ø 80 mm 7 tije
Ø100 mm 6 bare

2 piston (standard): Ø 10 mm, Ø 18 mm
1 berbec (opțiune): Ø 6 mm

Planuri de nivel:

beneficii

›O soluție simplă, sigură, puternică.
›Ciclu de încărcare rapid, fără impact, ușor.
›Operare simplă, comutare rapidă.
›Polivalent, un dispozitiv pentru material rotund și profilat sau arbori.
›Reviste 100% electrice robuste, fără întreținere.
>Prietenos cu mediul
