Note privind instalarea curelei de distribuție
Motor diesel 1.9/2.0 L avq/bru/bjb/bkc/bls/bdk cu 55/66/74/77 kw (75/90/100/105 CP)
Pericol: Schimbarea exactă a curelei de distribuție pentru motorul diesel de 1,9 l nu este descrisă. Iată câteva instrucțiuni importante de instalare a curelei de distribuție.
Instrucțiuni de extindere
- Întoarceți motorul la ot.
- Marcați direcția de deplasare a curelei de distribuție.

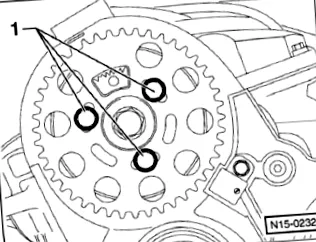

- Slăbiți șuruburile - 1 - pentru pinionul arborelui cu came până când pinionul arborelui cu came poate fi rotit în găurile alungite.
- Slăbiți piulița fuliei de tensionare a curelei de distribuție.

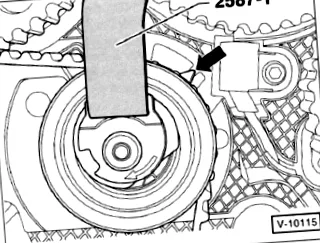

- Întoarceți scripetele de tensionare cu șurubelniță hazet-2587-1 în sens invers acelor de ceasornic-săgeată- până când poate fi blocată cu un știft de blocare adecvat, de ex. Vw-t10115.
- Cu știftul de blocare introdus, rotiți butonul de piuliță în sensul acelor de ceasornic până la capăt și strângeți piulița cu mâna. Atenție: Rotiți fulia de tensionare a curelei de distribuție pe motorul de 2,0 l cu o cheie Allen.
Utilizați dispozitivul de antrenare a piulițelor numai dacă orificiul pentru mufa hexagonală nu este disponibil.
- Rotiți pinionul arborelui cu came în găurile alungite în poziția de mijloc.
- Așezați cureaua dințată pe pinionul arborelui cotit, pe fulia de tensiune, pe pinionul arborelui cu came, pe fulia de deviere și, în final, pe angrenajul pompei de lichid de răcire.
- Verificați dacă clapeta fuliei de tensiune se cuplează în capacul spate al curelei de distribuție.
- Slăbiți piulița de strângere și scoateți știftul de blocare.

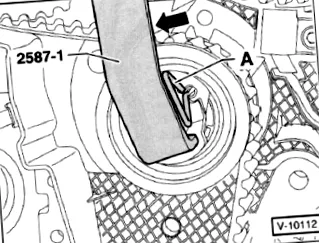

- Rotiți fulia de tensionare în sensul acelor de ceasornic cu un dispozitiv de acționare a piuliței până când indicatorul este centrat în spațiul din placa de bază - săgeată -. Asigurați-vă că piulița de fixare nu se rotește odată cu ea.
- Țineți fulia de tensionare în această poziție și strângeți piulița de fixare la 20 nm și apoi rotiți-o încă 45 (viraj vfe).

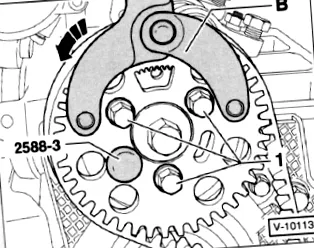

- Rotiți pinionul arborelui cu came cu suportul contra - b -, de exemplu hazet 2540-1 sau vw-t10172, în direcția săgeții și țineți-l sub tensiune.
- În această poziție, strângeți șuruburile de pe angrenajul arborelui cu came la 25 nm.
- Scoateți știftul de blocare și instrumentul de blocare a arborelui cotit.
- Întoarceți arborele cotit cu 2 rotații în direcția de rotație a motorului (în sensul acelor de ceasornic) și puneți-l înapoi la ot pentru cilindrul 1. Cu puțin timp înainte de atingerea poziției ot după a doua viraj, introduceți știftul de blocare Hazet 2588-3 în timp ce rotiți.
- Verificați dacă arborele cotit poate fi blocat cu „opritorul arborelui cotit”.
Dacă știftul de blocare nu poate fi introdus, procedați după cum urmează:
- Scoateți „opritorul arborelui cotit” și rotiți arborele cotit până când butucul pinionului arborelui cu came poate fi blocat cu știftul de blocare.
- Slăbiți șuruburile pentru pinionul arborelui cu came.
