Cuprins

1 Scoaterea unității automate
2 Reglarea angrenajelor elicoidale între ele și a manetei de acționare pe arborele brațului
3 Reglarea mânerului rotativ
4 Setarea de bază a setării excentrice în pendulul barei de ac
5 Poziția zero a acului pentru cusătura dreaptă
6 Mișcarea laterală a barei acului a unității de zig-zag (mișcare de depășire)
7 Setarea poziției cusăturii
8 Reglarea intrării acului în zig-zag pe fanta plăcii gâtului

Extinderea unității automate

Unitatea automată trebuie îndepărtată pentru toate lucrările de reglare pe unitatea de zigzag și butoniere.

Instrucțiuni de îndepărtare pentru Pfaff 1222, 1221, 1214 și 1213:

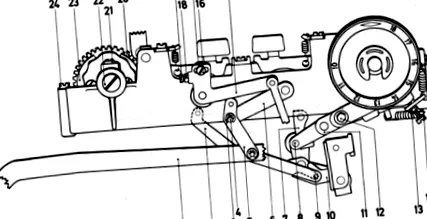

Scoateți capacul brațului și scoateți inelul de blocare 3 fig. 3. Deșurubați șurubul 16 și trageți suportul de reglare 15 de pe manetă. Deșurubați cele patru șuruburi de fixare 24 ale automatului. Scoateți unitatea completă.

Instrucțiuni de eliminare pentru Pfaff 1212, 1211, 1197, 1196 și 1199:

Scoateți capacul brațului. Deșurubați șurubul 16 și trageți suportul de reglare 15 de pe manetă. Deșurubați cele patru șuruburi de fixare 24 ale automatului. Scoateți unitatea completă.

Reglarea angrenajelor elicoidale între ele și a manetei de acționare pe arborele brațului

Perechea de roți dințate elicoidale 5 și 12, Fig. 4, trebuie să fie una lângă alta aproape fără joc. Rola 6 a manetei de acționare 7 Fig. 5a trebuie să aibă o distanță de 0,1 mm de arborele brațului 1 și nu trebuie să atingă arborele brațului în timpul mișcării sale înainte și înapoi. Axa agregatului în zig-zag trebuie să fie exact la un unghi de 90 ° față de suportul mașinii.

Slăbiți ușor cele două șuruburi de fixare 9 Fig. 5. Deplasați întreaga unitate de zigzag 8 vertical și lateral, astfel încât distanța roții dințate și poziția manetei de acționare 7 pe arborele brațului să fie corecte. Cele două șuruburi de fixare 9 ale unității sunt apoi strânse ferm.

Simțiți distanța dintre angrenajele elicoidale pe excentricul 11 în zigzag. Dinții trebuie să nu aibă aproape niciun joc unul cu celălalt. Pârghia de acționare trebuie să funcționeze fără inhibiție .

Reglarea mânerului rotativ

Cu setarea poziției „mijloc” a cusăturii, simbolul poziției cusăturii din mijloc trebuie să fie exact sub marcajul punctului de pe butonul de setare universal și trebuie să fi făcut clic în poziție.

Setați curba de poziție a cusăturii 4, Fig. 6, pe mânerul rotativ, astfel încât șurubul palpator 2 să se afle exact pe zona mică pentru poziția cusăturii medii și maneta de blocare 6 să fie cuplată în discul de blocare 5. Slăbiți șurubul 7 din partea dreaptă a butucului curbat și rotiți mânerul rotativ astfel încât simbolul poziției cusăturii din mijloc să fie exact sub marcajul punctului. Mânerul rotativ trebuie introdus complet în butonul de reglare universal. Strângeți șurubul 7 foarte ferm.

Comutați mânerul de răsucire de mai multe ori. Simbolul poziției cusăturii din mijloc trebuie să fie întotdeauna exact sub marcajul punctului în poziția de crestătură pentru poziția cusăturii „mijloc”.

În a doua variantă de realizare, axa 8 a butonului rotativ are o suprafață. Șurubul 7 trebuie fixat pe această suprafață.

În a treia variantă de realizare, axa 8 a butonului rotativ are o gaură filetată. Șurubul 7 trebuie înșurubat în această gaură filetată pentru fixare și strâns ferm.

Setarea de bază a setării excentrice în pendulul barei de ac

În poziția de bază, setarea excentrică trebuie să fie în partea de sus. Fig.7a.

Setați butonul de reglare universal la cea mai largă cusătură în zigzag (interval de reglare 8). Scoateți capacul capului după ce ați slăbit cele două șuruburi de fixare.

Slăbiți șurubul de fixare 5, Fig. 7, în pendulul barei de ac 1. Folosiți o cheie de 5,5 mm pentru a roti excentricul de setare 5, astfel încât excentricitatea sa să fie orientată în sus. Întoarceți excentricul mai departe până când acul în cusăturile din dreapta și din stânga este la aceeași distanță de fanta plăcii gâtului. Fixați excentricul de reglare cu șurubul 3 din pendul, astfel încât biela să aibă puțin joc lateral .

Momentul mișcării laterale a acului se face doar într-un moment ulterior și nu trebuie să fie corect aici.

Poziția zero a acului pentru cusătura dreaptă

Când butonul de reglare universal se află în domeniul de reglare 0-4, aparatul trebuie să coasă o cusătură perfect dreaptă.

Coborâți câinele de hrănire pentru a verifica. Setați butonul de setare universal la intervalul de setare de la 0 la 4 și mânerul rotativ la lungimea cusăturii „centrale”. Ridicați piciorușul presor și introduceți un nou sistem 130 ac. Apoi așezați o bucată de carton subțire pe placa acului și țineți-o în poziție, coborând piciorușul presor. Rotiți cu grijă roata de mână înainte până când acul străpunge cutia. Apoi rotiți volanul înapoi până când acul tocmai străpunge cutia. (Vezi Fig. 8) Dacă punctul acului nu merge exact în mijlocul găurii, atunci punctul zero trebuie setat.

Mișcarea laterală a barei de ac a unității de zig-zag (mișcarea suprasolicitării)

Când coaseți în zigzag, acul trebuie să se deplaseze lateral deasupra celei mai mari grosimi posibile a țesăturii. Mișcarea laterală a acului trebuie să înceapă atunci când punctul acului părăsește placa acului. Mișcarea laterală a acului trebuie finalizată înainte ca acul să pătrundă din nou în țesătură (aproximativ 7 mm deasupra plăcii acului), vezi Fig. 9.

Setați butonul de reglare universal la intervalul de reglare 8 și mânerul rotativ în poziția cusăturii „centrale”. Acum rotiți mașina pe volan în direcția normală de rotație până când acul iese din locașul din stânga și punctul său este exact pe marginea superioară a plăcii gâtului (vezi Fig. 9a). Dacă atingeți acum pendulul barei acului și capul mașinii cu degetul arătător stâng în același timp și rotiți volanul foarte încet, puteți controla cu precizie începutul mișcării laterale a acului.

Dacă setarea nu este corectă, cele două șuruburi 2 ale roții elicoidale 5, Fig. 9b, trebuie slăbite. Acum rotiți roata de mână în direcția sa normală de rotație până când acul vine de dedesubt cu punctul său pe marginea superioară a plăcii acului (vezi Fig. 9a). Țineți roata de mână și rotiți roata cu șurub 3, Fig. 9 în direcția de rotație a roții de mână până când acul este în stânga și începe din nou să se deplaseze spre dreapta. În această poziție, strângeți ușor un șurub 2. Dacă totuși nu este vizibil niciun șurub în această poziție a angrenajului elicoidal superior, atunci angrenajul elicoidal superior trebuie împins spre dreapta și decuplat fără ca cel inferior să se rotească. După o ușoară rotație, acesta ar trebui să fie introdus din nou în angrenaj, astfel încât un șurub să fie vizibil atunci când este în contact cu excentricul de comandă 5. Ambele șuruburi 2 trebuie apoi strânse din nou.

Mișcarea laterală a acului trebuie verificată ca în secțiunea „Inspecție”.

Setarea poziției cusăturii

Cu o cusătură dreaptă, acul trebuie să pătrundă în placa acului în același punct în poziția cusăturii „stânga” sau „dreapta” ca la cea mai largă cusătură zig-zag.

Cuplați butonul universal de reglare pe cea mai largă cusătură în zigzag din zona de reglare 9 și mânerul rotativ în poziția cusăturii „la stânga”. Setați punctul acului rotind roata de mână în poziția cusăturii stângi pe marginea superioară a plăcii acului (vezi Fig. 10). Când rotiți butonul de reglare universal în intervalul de reglare 9 de la cea mai largă la cea mai îngustă cusătură în zigzag, acul nu trebuie să efectueze nicio mișcare laterală perceptibilă.

Reglare: Dacă este vizibilă o mișcare a acului, atunci poziția manetei de poziție a cusăturii 1, Fig. 10a, trebuie reajustată cu șurubul palpator 2. Șurubul palpator 2 trebuie deșurubat cu aproximativ 3 spire. Piulița de frână 3 nu trebuie slăbită pentru aceasta. Rotiți butonul de reglare universal în intervalul de reglare 9 înainte și înapoi de la cusătura în zigzag cea mai îngustă. În același timp, înșurubați încet șurubul palpator 2 în sensul acelor de ceasornic până când acul nu se mai mișcă lateral. Șurubul palpator este ținut în această poziție de piulița de frână.

După finalizarea setării, trebuie efectuată o verificare precisă a stabilității acului în poziția cusăturii din stânga. (A se vedea recenzia.)

Reglarea intrării acului în zig-zag pe fanta plăcii gâtului

Cu poziția cusăturii „mijloc”, cele mai late cusături în zigzag trebuie să aibă aceeași distanță de marginea fantei plăcii gâtului dreapta și stânga (vezi Fig. 11)

Setați butonul de reglare universal la intervalul de reglare 8 și mânerul rotativ în poziția cusăturii „centrale”. La rotirea roții de mână, acum se poate efectua o verificare vizuală pentru a determina dacă ambele distanțe sunt corecte.

Scoateți capacul capului după ce ați slăbit cele două șuruburi. Introduceți un ac nou, sistemul 130, dimensiunea 80. Slăbiți șurubul de fixare 3 din pendulul barei acului 1, Fig. 11a. Folosiți o cheie de 5,5 mm pentru a roti excentricul de reglare 5, astfel încât acul din cusăturile în zigzag din stânga și din dreapta să fie exact la aceeași distanță de marginile fantei plăcii gâtului. După reglarea sa, excentricul de reglare trebuie fixat în pendul în așa fel încât biela 2 să aibă puțin joc lateral.

Verificați jocul lateral al bielei și distanțele dintre ac și marginile găurilor acului pentru cea mai mare cusătură în zig-zag.
