Bună dimineața tuturor,
Deja foarte mulțumit de alimentarea cu tensiune și curent 0-30V/5A reglabilă, am vrut să adaug o altă sursă de tensiune de laborator reglabilă, dacă este posibil, cu două canale și o singură reglare a curentului. totul fără a sparge banca. O poveste care s-a încheiat cu o dezasamblare pentru a corecta un eșec funcțional destul de grosolan (bine dupa parerea mea)!

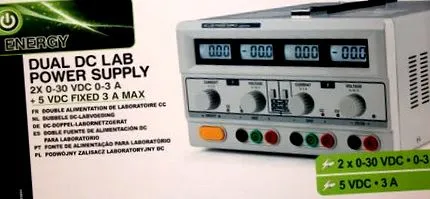

Așa că am optat pentru descoperirea sursei de alimentare LABPS23023 vizibil promițătoare pentru

revizuirea

Avantajul este de a avea două canale reglarea tensiunii (0-30V) și limitator de curent (0-3A) pe lângă o sursă de alimentare stabilizată de 5V (3A max).

Fără a conta pe un detaliu care sare în ochii cunoscătorilor.

Toate acestea sunt antrenante. cu toate acestea există o problemă funcțională grosolană.

Un potențiometru de 10K - 1 tura - pentru a regla tensiunea .
Setările de tensiune și curent se fac folosind Potențiometru de 10K limitat la o rotație !
Cu alte cuvinte, 360 ° pentru 30 de volți. deci 12 ° pe volți. sau aproximativ 1 ° la 1/10 de volți.
Sincer, nu este ușor de reglat 3.3V și cea mai mică mișcare și prestigiu. la 4 volți!
Există, în mod clar, cineva care a ratat un lucru foarte important, deoarece o rotație a potențiometrului este mult prea mică pentru o gamă de tensiune de 30V !
Deci, să aruncăm o privire în interiorul fiarei pentru a învăța ceva mai mult (în cazul în care există alte surprize).

Inspectați intestinele
Să începem prin a deschide jucăria pentru a vedea ce este înăuntru. și începe rău, deoarece metalul mânerului este ruginit!

Din fericire, o mână nu este, sincer, utilă pentru o sursă de alimentare de laborator și ne putem descurca !
