Sursă de alimentare mobilă în cutia de baterii pentru camper 512 230 V.

de Tom Publicat duminică 11 octombrie 2020 Actualizat luni 30 noiembrie 2020

Cel mai usor Sursa de alimentare în camper este o cutie de baterie mobilă pentru 5, 12 și 230 V ca bancă de putere super, de asemenea pentru unelte electrice.

Alimentare mobilă sau fixă în camper?

De fapt, ai nevoie de cel puțin două, mai bine trei tensiuni diferite în camper. Dar electricitatea și conexiunile electrice nu sunt ușoare. Cablajul separat cu 230 V este, de asemenea, legat de anumite reglementări din camper. De fapt, acest lucru are sens doar pentru rezidenții permanenți care își asigură alimentarea prin panouri solare, generatoare sau energie electrică.

Este, de asemenea, al său Sursa de alimentare în camper este costisitoare, consumatoare de timp și grea: Relee de izolare, baterii ale corpului, întrerupătoare principale, siguranțe principale, convertoare, cabluri, întrerupătoare și siguranțe secundare nu numai că costă bani, ci și ocupă spațiu și cântăresc mult.

Nu-mi pasă când construiesc sistemul electric în vehiculul de expediție grea. Dar la rulote mici, camionete sau break, spațiul și sarcina utilă sunt întotdeauna limitate. Din moment ce Sursa de alimentare nu cântărește prea mult. Totuși, am nevoie de energie electrică în jeep ca minicamper: telefonul mobil, camera și laptopul trebuie să fie furnizate în mod deosebit în deplasare.

Sursă de alimentare mobilă în jeep cu cutia de baterii de 230 V.

Ceea ce vorbește împotriva unui sistem instalat permanent pentru alimentarea cu energie electrică este că suntem doar camperi cu jumătate de normă. Și astfel unul instalat permanent Sursa de alimentare nu folosește prea mult. Dimpotrivă, acest lucru înseamnă că sistemul de alimentare scump din camper rămâne neutilizat 80-90% din timp.

Dar când sunt în mișcare, am nevoie doar într-un minicamper 230 volți. Și astfel, după mulți ani de experiență pozitivă cu băncile de alimentare și sistemele solare, avem acum o cutie de baterii pentru sursa universală de alimentare mobilă în camper. Un fel de super bancă de putere.

Cutie baterie Li-Ion 230 V pentru alimentare mobilă stochează 500 de wați-oră, are 26 x 20 x 20 cm și cântărește 6,1 kg. Și îmi îndepărtează frica de a sta acolo cu bateria de mașină goală la un moment dat dimineața.

Cutia de baterii 5/12/230 V cântărește 6,1 kg

Cutie baterie 230 V este bine procesat, ocupă cu greu spațiu și se află confortabil în mână cu cele două mânere. Mai presus de toate, însă, cutia bateriei integrează tot ce am nevoie pentru o sursă de alimentare mobilă în mișcare:

1x încărcare inductivă 5/7,5/10W
1x USB-C pentru 5/9/12/15V/3A, 20V/2.25A
4x USB pentru 5V/3A/15W
2x conector circular 12V/3A/15W
1x priză vehicul 12V/10A/120W
2x 230V/300W (450W vârf, 100W continuu)
Lumina LED
Conexiune de încărcare solară, inclusiv controler MPPT

Sursă de alimentare mobilă în camper

Alimentare în camper cu cutie de baterii 5/12/230 V.

Alimentare de 5 V

Pentru sursa de alimentare din camper, voi începe cu cel mai important lucru (în afară de starter): Electricitate pentru toate telefoanele mobile. Acum pot încărca camera și lanterna folosind un cablu USB și 5 volți.

Singura problemă este că Prize de 5 volți încorporate în jeep pentru pisică. În primul rând, cu un curent de încărcare de 0,5 A, prea slab și, în al doilea rând, activ doar în timpul conducerii.

Sursa de alimentare în jeep cu 5 V.

Cu cutia bateriei o pot contracara Încărcați 4 dispozitive USB cu 5 volți și 3 amperi în același timp. Pentru a face acest lucru, de obicei îmi încarc telefonul mobil inductiv pe capacul cutiei bateriei (10 W). Încărcarea inductivă în special este atât de convenabilă încât cutia bateriei este acum folosită și acasă. Dar conexiunea multifuncțională de încărcare USB-C PD cu 15 - 45 W este mai rapidă, în funcție de tensiune. Totul acolo.

Alimentare mobilă în camper cu 5V

Sursă de alimentare mobilă de 12 V.

Sigur Jeep are standard trei prize de 12 V.. Până în prezent toate dispozitivele au fost atașate acestora prin intermediul unor convertoare mici. Dar toată energia electrică trebuie să vină de undeva. Prefer o cutie de baterii separată decât bateria mașinii. Nu risc să nu pornească motorul la un moment dat.

De asemenea, mi se pare practic flexibilitatea cutiei bateriei. Nu pot folosi numai dispozitive de 12 volți pe mașină, ci și să le folosesc Alimentare de 12 V prin priza vehiculului peste tot ia cu tine. Compresorul de 12 V este folosit din nou mai mult.

Conexiune mobilă de 12 volți prin priza vehiculului

Pentru cele două ieșiri de 12 V pentru Conector circular DC 2,1 x 5,5 mm Nu am încă folos. Dar există mufe potrivite într-un pachet de zece pentru mai puțin de 10 €. Acești conectori cu cilindru sunt adesea încorporați în camere și permit conexiuni la îndemână de 12 V. De exemplu, aș putea conecta pur și simplu lumini de basm în cutia bateriei.

Alimentare cu mufă rotundă de 12 V.

Testarea sursei de alimentare de 230 V prin intermediul bateriei

Cutia bateriei oferă acest lucru două prize de 230 V. (AC) cu un total de 300 W sinusoidal și o sarcină maximă de până la 450 de wați pentru maximum 2 minute. Pot încărca laptopul fără probleme în deplasare. Dar economisesc și sculele fără fir scumpe sau tragerea obositoare a cablurilor la înșurubarea autobuzului.

Am avut tot felul de lucruri Dispozitive pentru testarea cutiei bateriei agățați-vă de cele două prize de 230 V:

Laptop de 17 inci 93 wați
Încărcător pentru șurubelniță fără fir de 148W
Sistem muzical și ecran 137W
Burghiu de 269 wați
Jigsaw 230 wați
Multimaster 104 wați
Dremel 63 wați

Și, desigur, rulează pe Prize de 230 volți de asemenea, mixerul indispensabil pentru rețetele mele principale (35 W).

Alimentare mobilă prin cutie de baterii de 230 V pentru mixerul meu

Test de anduranță a puterii de ieșire a cutiei de baterii de 230 V.

Consumul de energie provine din Afișajul de alimentare al cutiei bateriei. Cred că e mișto. Apoi pot testa pur și simplu acasă ce atrag toate dispozitivele de 230 V pentru curent și curent de repaus. Aici, de exemplu, ecranul și sistemul de muzică sunt atașate la cutia bateriei. Un total de 137 de wați de la priza de 230 volți. În schimb, cutia de muzică mică, mobilă cu baterie de 5 wați este un adevărat miracol de economisire a energiei. Și nici mult mai liniștit.

Test de rezistență la puterea de ieșire a cutiei de baterii de 230 V.

Acest Testarea cutiei bateriei peste 230 V. A durat mai mult de trei ore până când bateria s-a oprit la încărcarea rămasă cu 10%. Cu toate acestea, cu un consum de energie de 230 V din cutia bateriei, ventilatorul funcționează la 50 dB de la 80 wați. După cum sa indicat, pot fi folosiți aproximativ 450 de wați-oră. Deci, aproximativ 90% din capacitatea bateriei.

Ar fi interesant Testarea cutiei de baterii pe un răcitor de compresor mobil. Din păcate, nu am disponibile pentru testare, deoarece acționăm un frigider cu absorbție pe gaz în casa mobilă. Dar conform fișei tehnice pentru o cutie rece de compresor de 40 l (Engel MR040), această cutie rece are un consum de energie de 32 wați la 12 volți.

Teoretic, Se răcește cutia aproximativ 15 ore să funcționeze mobil pentru o lungă perioadă de timp. Datorită rezervelor de alimentare ale cutiei bateriei, nu ar trebui să existe probleme cu curentul de pornire semnificativ mai mare. Cu toate acestea, cutia bateriei în sine are nevoie de energie electrică după 15 ore de utilizare continuă. Încărcarea se face în plin soare cu un panou solar adecvat, pliabil, în aproximativ 5 ore.

Mesaje de eroare ale PowerOak AC50

Pentru dispozitivele cu Curent de pornire mai mare de 450 W. cu toate acestea, cutia bateriei este prea slabă. Apoi apare un mesaj de eroare E36 și dispozitivul nu funcționează. În testul meu cu PowerOak AC50, acest lucru afectează în principal aspiratorul, Kärcher și mașina de sudat. Și întrucât am deja în mână instrucțiunile de operare engleză-chineză, pot traduce rapid mesajele de eroare. Poate că voi avea nevoie de codurile de eroare din mers. Apoi mă pot uita aici și nu trebuie să caut instrucțiunile de operare PowerOak AC50.

Următoarele Coduri de eroare ale PowerOak AC50 arată astfel posibile abateri de la condițiile ideale de funcționare. Sper că am tradus corect diferitele mesaje de eroare. Dar consider că codurile de eroare sunt interesante deoarece arată condițiile ideale de funcționare. Stările de încărcare între 0 ° și 48 ° C sunt deosebit de importante. Prin urmare, este exclusă încărcarea solară prin îngheț sau căldură.

E01: temperatura peste 75 ° C
E02: temperatura sub -8 ° C
E04: temperatura bateriei peste 68 ° C
E05: temperatura bateriei sub -8 ° C
E06: încărcarea bateriei la peste 48 ° C
E07: încărcare a bateriei sub 0 ° C
E09: tensiunea bateriei sub 9,6 V.
E18: Intrare de încărcare solară peste 45 V.
E25: tensiunea bateriei peste 13 V.
E26: Mai mult de 140 W la ieșirea de 12 V.
E27: Mai mult de 11 A sau scurtcircuit la ieșirea de 12 V.
E28: curent de încărcare mai mare de 1 A la 12 V (DC12V-1)
E29: Peste 75 W curent de încărcare la 12 V.
E30: ieșire de 12 V cu mai mult de 6 A sau scurtcircuit
E31: intrare 12 V (DC12V-2) peste 1 A
E34: supraîncărcare a sistemului de curent continuu (DC) datorită mai mult de 420 W timp de 3 minute
E36: supraîncărcare a invertorului datorită mai mult de 300 W în 2 min sau 450 W vârf
E37: scurtcircuit la ieșirea de 230 V (AC)
E38: suprasarcină a sistemului datorită puterii de peste 420 W la 230 V c.a.

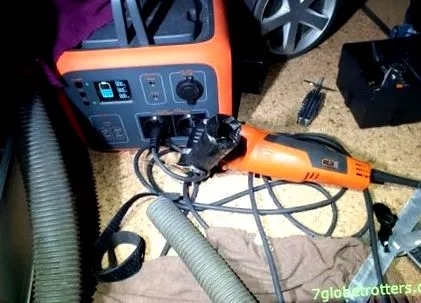

Funcționarea Fein Multimaster 500 pe cutia bateriei

Încărcarea cutiei de baterii de 230 V.

Desigur, ar trebui să extindeți sistemul cu un panou solar pliabil. Deoarece numai cu o opțiune de încărcare externă pentru cutia bateriei va fi Sursa de alimentare din camper este, de asemenea, autonomă. Cutia vine și cu regulatorul de încărcare solară MPPT.

Încărcarea cutiei bateriei la priză de la 10 la 100% se face în puțin sub 7 ore. De asemenea, puteți încărca folosind o priză pentru vehicul de 12 V. Dar aceasta ar trebui să rămână excepția. Scopul meu este de a încărca cutia bateriei în principal prin energie solară. Atunci merită și sursa de alimentare mobilă de 230 V. Desigur, cel mai bine este să aveți un panou solar adecvat pentru încărcarea cutiei bateriei.

Dacă acum bateria ar fi rezistentă la apă, aș avea-o sursă de alimentare mobilă perfectă pentru deplasare. Deoarece mica mea bancă de energie este acum destul de strânsă pentru 6 dispozitive. Două zile fără soare sunt suficiente și sunt gol în curent.

Încărcarea cutiei bateriei cu un panou solar pliabil
