Pericol: curentul electric pune viața în pericol! Pentru a lucra la sistemele electrice, sunt necesare cunoștințe de specialitate și pregătire specială. Nu sunt responsabil pentru corectitudinea contribuțiilor mele. De asemenea, nu îmi asum răspunderea pentru daune materiale sau vătămări corporale care pot rezulta din lucrul la sistemele electrice!

Multe dispozitive electrice necesită curent alternativ trifazat sau, de asemenea, numit curent de putere, curent greu sau curent trifazat. Dacă un astfel de dispozitiv este acționat printr-o priză, este adesea utilizată așa-numita conexiune de priză CEE.

În acest articol explic cum este conectată o priză 16A CEE și ce trebuie luat în considerare.

Pentru conectarea unei prize CEE este necesară o linie/cablu cu 5 fire. Secțiunea conductorului care trebuie utilizată depinde de diverși factori, cum ar fi tipul de instalație și temperatura ambiantă, și, prin urmare, nu poate fi determinată de-a lungul panoului.

În primul rând, partea inferioară a soclului este montată la locul de instalare dorit. Pentru a face acest lucru, găurile de foraj sunt transferate pe perete.
După ce găurile au fost găurite și au fost furnizate dibluri, cablul poate fi dezbrăcat astfel încât câțiva centimetri de jachetă să iasă în priză.
Cablul este apoi alimentat prin intrarea cablului în priză și partea inferioară a prizei este atașată la perete.

Conexiune:

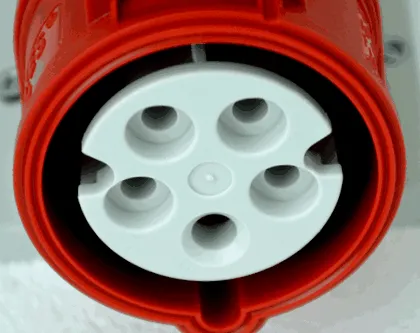

Dacă vă uitați în priză din față, conexiunea conductorului de protecție este la poziția ora 6. Acest lucru este clarificat și de indicația „6h” de pe soclu.
În stânga conductorului de protecție se află primul conductor exterior, alături al doilea și alături al treilea conductor exterior.
Conductorul neutru este situat între conductorul de protecție și cel de-al treilea conductor exterior.

Cablurile trebuie, de asemenea, conectate corespunzător.

În majoritatea cazurilor, însă, conexiunile sunt marcate direct cu denumirile corespunzătoare sau suplimentar cu culorile corespunzătoare ale firelor.
Lungimea de decupare pentru firele individuale este de asemenea specificată (a se vedea imaginea):

Pentru a avea o rezervă suficientă în lungimile firelor pentru schimbări ulterioare, conductorul ar trebui să fie prevăzut mai întâi cu o îndoire mare.
Apoi firele sunt dezbrăcate.
Unele prize au terminale în formă de pană, astfel încât conductoarele trebuie introduse doar în orificiile corespunzătoare ale terminalelor. Adesea, totuși, sunt utilizate și conexiuni cu șurub, în care contactul este stabilit printr-un șurub.
După conectarea corespunzătoare a tuturor firelor, partea superioară a cutiei poate fi atașată și strânsă.

Conexiunea în distribuție se face printr-un întrerupător în miniatură cu 3 poli, care are curentul de declanșare adecvat și caracteristicile de declanșare.
În caz de declanșare, acesta deconectează toți cei trei conductori externi de la rețea în același timp.

În plus, priza trebuie să fie fuzionată cu un întrerupător de curent rezidual de 30 mA pentru a asigura protecția împotriva șocurilor electrice.

Apoi priza este alimentată.
Conexiunea corectă poate fi apoi verificată cu un tester de tensiune bipolar.

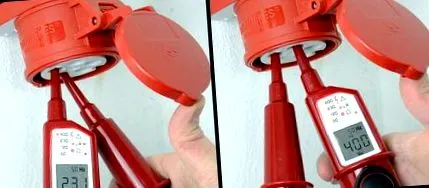

Fiecare conductor exterior trebuie să aibă o tensiune de 230V la conductorul de protecție și la cel neutru. Trebuie aplicată o tensiune de 400V între fiecare doi conductori externi.

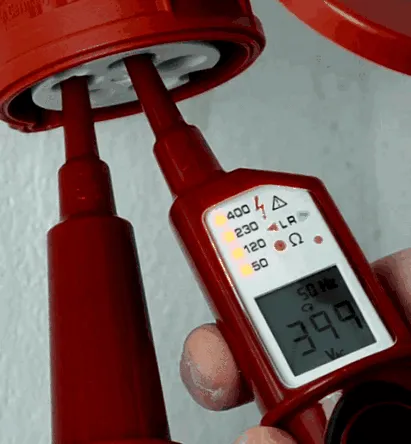

Câmpul rotativ poate fi verificat fie cu un dispozitiv de măsurare a câmpului rotativ, fie cu un tester de tensiune bipolar proiectat în acest scop (cum ar fi cu un „Duspol”).

În acest scop, sonda de test marcată cu "L1" este contactată cu primul conductor exterior, al doilea vârf marcat cu "L2" este contactat cu al doilea conductor exterior.

O săgeată verde indică acum un câmp rotativ în sensul acelor de ceasornic.
Priza a fost conectată corect.

Pentru a verifica conexiunea corectă a conductorului de protecție și declanșarea întreruptorului de curent rezidual, testerul de tensiune este contactat cu conductorul de protecție și un conductor extern. Prin apăsarea ambelor butoane în același timp, conexiunea de sarcină este activată și întrerupătorul de curent rezidual din amonte se declanșează.
Cu toate acestea, aceasta nu este o verificare conformă cu VDE a întrerupătorului de curent rezidual.
