Diferențe - electricitate monofazată; Electricitate trifazată - ghid - informații
Pentru a face diferența dintre Electricitate monofazată și Electricitate trifazată Pentru a înțelege generator, trebuie mai întâi să înțelegem cum funcționează un generator. Următoarea explicație este în mod intenționat foarte simplificată, astfel încât chiar și un profan să poată înțelege cum Generator sincron înțelege.
Generatorul sincron este format din următoarele componente
Stator:
stator este cea mai importantă parte și constă din bobine și plăci de fier. Statorul stă pe loc. Există bobine în stator. Generatorul de curent trifazat are 3 bobine încorporate, iar generatorul de curent monofazat are doar 1 bobină. Bobina (bobinele) este/sunt conectate la priza prin care se ia electricitatea generată de la panoul de control.
Rotorul sau denumit și runner:
Rotorul este utilizat pentru a genera electricitate în bobina statorului. 1 bobină este încorporată în rotor, acest lucru se aplică la Electricitate monofazată precum și la Generatoare de energie trifazate . Rotorul se rotește în stator. Cu un sistem de tensiune de 50 Hz, rotorul trebuie să se rotească la aproximativ 3000 de rotații pe minut, deoarece 3000: 60 s = 50 sau 50 Hz.
Regulatorul de tensiune:
Cu toate acestea, întrucât o viteză constantă a motorului de acționare de 3000 de rotații nu este întotdeauna garantată, este necesar un regulator de tensiune. Acest regulator de tensiune reglează tensiunea generată de stator.
- Cu cât curentul este mai mare - cu atât este mai mare tensiunea în bobina statorului
- Cu cât sunt mai mulți consumatori, adică sarcina conectată la generator, cu atât este mai mare curentul din rotor. Tensiunea rămâne aceeași!
Pentru a menține constantă tensiunea de ieșire constantă, curentul rotorului trebuie să aibă un AVR Regulator de voltaj să fie reglementate automat. Dacă tensiunea nu ar fi reglată și consumatorii de energie schimbă viteza motorului de acționare din cauza sarcinii lor, atunci tensiunea s-ar schimba. Prin urmare, regulatorul de tensiune AVR este o componentă foarte importantă în generatorul de energie.

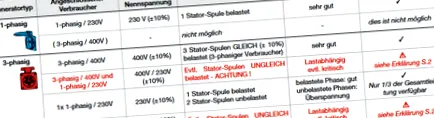

Puteți vedea ce tip de generator puteți utiliza pentru ce încărcare din următorul tabel:
Care generator este potrivit pentru care sarcină?
Inainte de Cumpărați un generator de energie trebuie să decideți fundamental dacă doriți să conectați sarcini trifazate.
Dacă nu aveți consumatori trifazici pentru conectare, puteți cumpăra un generator monofazat
- Avantaje: Puterea este disponibilă la generator la 230V. Acest lucru este, de asemenea, foarte important în ceea ce privește curentul de pornire. (A se vedea consilier Curent de pornire !)
Nu aveți nicio problemă cu încărcăturile oblice.
- Dezavantaje: nu este posibilă conectarea consumatorilor de 400V cu 3 faze.
În prezent doar consumator monofazat, dar posibil/poate în viitor și consumatori trifazici:
Aici ar trebui să decideți ce tip de generator de energie veți alege. Vă rugăm să rețineți avantajele și dezavantajele generatorului monofazat și trifazat. Dacă un generator trifazat nu este absolut necesar, atunci modelul monofazat este exact alegerea potrivită.
Doar consumatorii trifazici trebuie conectați la generatorul de energie:
În acest caz aveți nevoie de un generator trifazat.
- Avantajele: conectarea și funcționarea 400 volți Consumatori cu 3 faze posibile.
- Dezavantaje: Atâta timp cât nu există o singură fază 230V Nu există dezavantaje atunci când și consumatorii sunt conectați.
Vă rugăm să rețineți: puterea generatorului poate fi, de asemenea, redusă cu curentul de pornire de Motoare trifazate să nu fie depășit!
Dacă doriți să operați sarcini monofazate și trifazate în același timp, ar trebui să rețineți următoarele:
Probleme cu generatoarele de electricitate trifazate cu consumatori monofazici
Nu există probleme atâta timp cât este utilizată mufa de 230V de pe panoul frontal al generatorului trifazat. Cu toate acestea, trebuie luată în considerare performanța, care reprezintă doar 1/3 din performanța totală.
Consumatorii de 400 volți nu trebuie conectați, deoarece fazele descărcate pot prezenta o supratensiune.
Dacă în plus față de sarcina trifazică este conectată și o mică sarcină monofazată, aceasta nu este nici o problemă. La majoritatea generatoarelor de energie, sarcina maximă înclinată poate fi de până la 50%.
Aceasta înseamnă că următorii consumatori pot fi conectați la un generator de 6kVA
Fiecare dintre cele 3 bobine poate livra până la 2.000 VA. Dacă luați în considerare sarcina înclinată de 50%, atunci aceasta este de 1.000 VA. 1.000VA corespunde unei puteri de aproximativ 800 W. Aceasta înseamnă că, în plus față de sarcina trifazată, un consumator de 800 wați cu o fază poate fi, de asemenea, acționat necritic pe generatorul de energie de 6kVA.
PERICOL: Chiar și cu performanța de max. 1000 VA, curentul de pornire trebuie luat în considerare!
Devine problematic atunci când un generator de curent cu curent trifazat este încărcat cu peste 50% sarcină oblică. Generatorul sincron poate avea MEREU numai o singură variabilă manipulată pentru tensiunea de ieșire. Dacă sarcina este acum inegală din cauza unei sarcini înclinate de peste 50%, tensiunea nu mai poate fi corectată corect de regulatorul de tensiune AVR.
În timpul funcționării se întâmplă următoarele:
- În faza cu cea mai mare sarcină, tensiunea scade sub tensiunea nominală și apare o subtensiune.
- Tensiunea crește pe faza cu cea mai mică sarcină și apare o supratensiune.
Dacă sarcina înclinată este prea mare, dispozitivele conectate pot fi deteriorate în cel mai rău caz!
Un exemplu despre cât de repede poate apărea o sarcină înclinată excesivă de peste 50%:
- Un televizor LCD cu o putere de 280 de wați este conectat la faza 1
- La faza 2 este conectat un congelator cu o putere nominală de 300 wați
- Becurile de 3 x 100 W cu o putere totală de 300 wați sunt conectate la faza 3
Sarcina de fază arată bine la prima vedere și chiar dacă consumatorii individuali ar fi opriți acum, acest lucru nu ar avea niciun efect asupra acesteia, deoarece sarcina înclinată permisă de 50% ar fi încă folosită.
Dar acum se întâmplă următoarele:
- Faza 1 cu televizorul LCD intră în standby și consumă doar 1 watt în loc de 280 watt.
- În faza 2 cu congelatorul, compresorul pornește și necesită un curent de pornire de aproximativ 9 A. Aceasta este o putere de pornire de aproximativ 2,070VA!
- Faza 3 cu cele 3 becuri care continuă să strălucească.
Acest lucru ar putea duce la următoarele tensiuni:
- N-L1 = 190 V = subtensiune
- N-L2 = 256 V = supratensiune de aproximativ 3 volți, deoarece max. Sunt permise 253 de volți
- N-L3 = 238 V = ok
În cel mai rău caz, electronica congelatorului sau sursa de alimentare a televizorului ar putea fi deteriorată. Pentru uneltele standard, cum ar fi polizoarele unghiulare, burghiele sau alte unelte electrice, aceste schimbări de tensiune nu sunt, în general, o problemă și sunt destul de necritice. Arată diferit cu dispozitivele electronice, cum ar fi televizoarele, computerele sau comenzile electronice și poate duce la deteriorări sau disfuncționalități.
Ceea ce am explicat deja mai sus se aplică tuturor generatoarelor de energie de mare viteză. Cu toate acestea, există și generatoare care sunt pe deplin potrivite pentru sarcini oblice, cum ar fi seria Rotek GD4W. Datorită dimensiunii lor, totuși, aceste generatoare nu pot fi utilizate peste tot și sunt, de asemenea, foarte scumpe. Cu toate acestea, există și mecanisme de protecție adecvate care previn tensiunea excesivă, dar acestea nu îmbunătățesc performanța generatorului. Din păcate, acest lucru nu este posibil din punct de vedere tehnic, dar oferă o anumită protecție împotriva deteriorării consumatorilor conectați.
De ce are sens să folosești mecanisme de protecție?
Toți consumatorii conectați acționează asupra generatorului de energie și asupra reglării tensiunii încorporate. Dacă un generator de energie trifazat este încărcat cu consumatori diferiți monofazici și trifazici, fiecare dintre consumatorii conectați afectează generatorul și îl influențează prin curenți de pornire, repercusiuni din sursele de alimentare încorporate în modul comutat sau din componenta capacitivă și inductivă a Consumatori. De asemenea, este posibil ca generatorul de energie să funcționeze perfect 99% din timpul de funcționare, chiar dacă este operat cu mult în afara specificațiilor sale reale.
Cu toate acestea, există întotdeauna riscul ca o interacțiune nefavorabilă a sarcinilor să conducă la supratensiune/subtensiune. Acest lucru poate deteriora dispozitivele conectate. Mecanismul de protecție asigură că toți consumatorii conectați sunt deconectați de la generatorul de energie în cazul unei supratensiuni sau subtensiuni critice.
Ce mecanisme de protecție există?
Există diferite mecanisme de protecție care pot fi utilizate. Pentru consumatorii sensibili este recomandată o sursă de alimentare neîntreruptibilă, cunoscută și sub numele de UPS. Alternativ, poate fi utilizată și o unitate de stabilizare a tensiunii.
