Efecte Coda - Creați-vă propria sursă de alimentare DIY pentru pedalboard, da sau nu
Nu numai că costă aproximativ prețul unei noi pedale (și prefer să mai adaug încă un fuzz de care nu am nevoie de o pedală excelentă decât o sursă de alimentare, desigur! 😁), dar în plus diferența dintre modele nu mi s-a părut evidentă.
Gândindu-mă puțin, m-am întrebat: este posibil să faceți singuri mâncare ?
Haide, hop! În acest articol voi explica cum funcționează o dietă, care sunt criteriile pentru recunoașterea unei diete bune și dacă este o idee bună să o faci singur. !
Ce este dieta ?
Mâncarea are un rol (a priori) simplu: transformă 220 Volți AC care iese din priză într-o multitudine de ieșiri DC de 9 Volți pentru a vă alimenta pedalele.

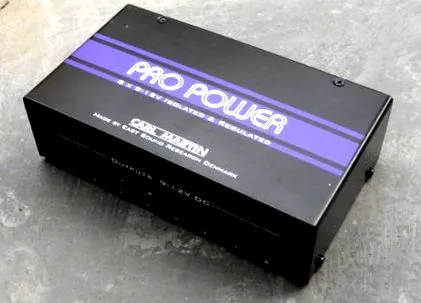

Ușor? Numai în aparență ! Pentru a afla mai multe, vă sugerez să aruncați o privire în interiorul meu, Carl Martin Pro Power:
După cum puteți vedea, este destul de compact!
Elementul central este un transformator, permite, așa cum sugerează și numele său, să transforme curentul alternativ de 220V într-un curent alternativ de tensiune mai mică. Este un transformator R10, care furnizează aproximativ 15V la ieșire în loc de 220V care ies din priză.
Pentru a transforma acest curent alternativ de 15V în curent continuu, în general se folosește o punte cu diode. Curentul care iese este totuși în general destul de imperfect și este în general netezit cu condensatori.
Pentru a asigura un curent continuu regulat există două regulatoare de tensiune pe care le puteți vedea aici:
Este posibil să fi folosit deja unele pe o pedală de efect, caz în care probabil ar trebui să observați ceva: sunt imense !
Acestea sunt LM317, care au particularitatea de a fi reglabile. Fiecare poate livra până la 1,5 A. Dacă calculăm rapid, această sursă de alimentare are două ieșiri de 500 mA și 6 ieșiri de 100 mA, ceea ce face 1600 mA în total, mult sub capacitatea celor două LM-uri. Logică !
Puteți vedea imensele radiatoare, care ating carcasa atunci când este închisă. Intr-adevar, aceste componente devin foarte fierbinți ! Este vital să puteți disipa în mod corespunzător acest exces de căldură, care altfel ar putea provoca un incendiu.
Puteți vedea în cele din urmă mulți condensatori, cu valori destul de mari:
Toți acești condensatori au un rol: filtrarea sursei de alimentare ! Acestea vor elimina ultimii paraziți mici ai curentului alternativ care ar putea rămâne și astfel vor evita zgomotul de 50Hz din pedale (faimosul „zumzet”!).
