Există numeroase posibilități pentru o conexiune permanentă și sigură între două linii sau cabluri. Cu toate acestea, acestea sunt legate de diverși factori. În acest moment trebuie menționat faptul că există reglementări clare în cadrul instalației electrice existente a unei case sau apartamente. Oricine conectează, extinde sau înlocuiește cablurile intervine în instalația electrică existentă și trebuie să respecte reglementările DIN VDE 0100. În plus, lucrul la instalația electrică este tabu pentru laici. Asta spune paragraful 13 din „Ordonanța privind conexiunea la joasă tensiune”. Această interdicție se aplică tuturor sistemelor electrice din casă.

Oricine conectează linii sau cabluri în sisteme electrice instalate permanent (DIN VDE 0100-520 „Configurarea sistemelor de joasă tensiune” în partea 5-52: „Selectarea și instalarea echipamentelor electrice - sisteme de cabluri și linii”) trebuie să o facă întotdeauna într-o cutie de joncțiune adecvată a face. Acolo cele două linii trebuie conectate cu terminale detașabile. Pentru secțiuni transversale de până la 2,5 mm², bornele individuale izolate și libere pot fi utilizate ca mijloace de conectare în cutiile de joncțiune. Pentru secțiuni transversale de 4 mm² sau mai mult, sunt permise doar bornele care sunt fixate în poziția lor în cutiile de joncțiune. Trebuie respectate inscripția din interiorul prizei despre secțiunea conductorului, numărul maxim de borne și conductoare. Practic, conexiunile detașabile trebuie să rămână întotdeauna accesibile.

În cazul sistemelor cu cabluri de conectare flexibile care nu sunt instalate permanent, sunt permise manșoanele de conectare și conexiunile de sertizare cu tuburi termocontractabile. Cablurile subterane sunt de obicei conectate cu cutii de joncțiune corespunzătoare sau cu manșoane de conectare.

Nu este fără motiv că instalarea sistemelor electrice este una dintre meșteșugurile din Germania. Aceasta înseamnă că instalația electrică trebuie realizată de o companie principală. Oricine, care, în calitate de experimentat, ar dori să facă o parte din munca din comerțul cu electricieni, ar trebui să o facă este esențial să vă coordonați în prealabil cu o companie specializată.

Linie rigidă sau flexibilă?

Când conectați linii sau cabluri, acordați atenție proiectării. Este o linie rigidă sau flexibilă sau un cablu rigid sau flexibil?

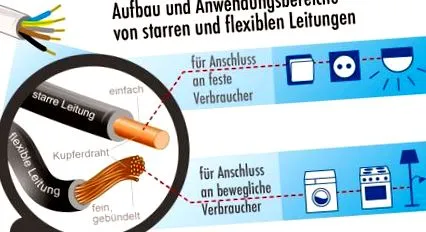

Structura și aplicarea cablurilor rigide și flexibile

Modelele rigide au o venă monolitică care constă dintr-un singur fir.

Versiunile flexibile au o panglică răsucită din multe fire subțiri.

Găsește un electrician
Oferte ieftine

Rețea la nivel național
Furnizori calificați

Nu este obligatoriu
Gratuit

Înainte de a conecta cabluri sau linii flexibile permanent și în siguranță, capetele de sârmă dezbrăcate trebuie să fie prevăzute cu manșoane de capăt de sârmă. Sunt disponibile în secțiunile transversale comune ale miezului și pot fi presate în loc cu clești de sertizare sau sertizare. Firul flexibil a fost transformat într-un fir rigid care poate fi acum conectat în siguranță la alte linii sau cabluri din terminale.

Curentul electric este extrem de periculos și poate fi fatal. De aceea:

Înainte de a lucra la dispozitive electrice, scoateți ștecherul.
Opriți întotdeauna alimentarea înainte de instalare. Opriți siguranța aparținând circuitului relevant.
Atașați eticheta cu informații la cutia de siguranțe pentru a preveni pornirea accidentală a siguranței.
Verificați dacă sistemul în cauză nu are tensiune.
Îndepărtați conexiunile casei, contoare sigilate și siguranțe principale!
Efectuați lucrări electrice numai pentru care sunt disponibile cunoștințe de specialitate!
Nu utilizați, deconectați sau scoateți conductorul de protecție pentru alte funcții.
Verificați funcția conductorului de protecție după terminarea lucrării!

Conexiuni cu clemă

Sunt disponibile diverse componente pentru conectarea cablurilor și a liniilor. Cea mai populară conexiune de prindere în gospodării este încă Terminal de luciu. Numele său este derivat din „luciu”, care a fost folosit pentru a descrie „candelabrul” care a fost conectat la sursa de alimentare cu terminale de luciu. Terminalele Lustre sunt încă o soluție populară și foarte simplă pentru conectarea lămpilor și a luminilor. Cu toate acestea, instalarea lor este oarecum complexă, motiv pentru care astăzi sunt preferate alte soluții mai rapide în instalarea caselor.

Terminalul cu un singur luciu constă dintr-un manșon din oțel inoxidabil în care sunt înșurubate transversal două șuruburi mici. Manșonul este, de asemenea, acoperit cu un capac caracteristic din plastic. Acest capac din plastic izolează terminalul de luciu din exterior și protejează șuruburile de contact. Deoarece șuruburile sunt active după conectare.

Un terminal lucios garantează o conexiune permanentă. Cu toate acestea, trebuie protejat de umezeală. Acest lucru se datorează faptului că nu oferă nicio protecție împotriva unui scurtcircuit care poate rezulta din umezeală. În plus, acestea trebuie protejate împotriva influențelor mecanice. Nu oferă nici o rezistență la forțele de tracțiune. Prin urmare, bornele de strălucire trebuie întotdeauna decuplate mecanic de orice tracțiune posibilă. Prin urmare, lămpile suspendate nu trebuie conectate niciodată doar cu clema! O linie de alimentare sub tensiune ÎNTOTDEAUNA are nevoie de un cârlig de tavan cu un ochi corespunzător pe cablu.

Electricienii folosesc astăzi terminale plug-in care constau dintr-un manșon reutilizabil. Acestea creează conexiunea printr-o lamă cu arc în interior. Când cablul este introdus, această lamă se taie în firul de cupru și se blochează.

Atunci când se utilizează Terminalele plug-in firul este dezlipit atât de mult încât firul de cupru dispare complet în manșon și nu mai este vizibil din exterior. Terminalele plug-in sunt disponibile cu diferite variante de conexiune.

Conectarea cablurilor cu cleme plug-in

Așa-numitele sunt noi pe piață Terminale cu arc. Acestea combină avantajele terminalului plug-in cu terminalul lucios. Funcționează ca terminale plug-in. Conexiunea interioară a liniilor este realizată de un suport articulat, ceea ce face manipularea acestei cleme mult mai ușoară și o face utilizabilă mai mult timp.

Șurub conector cablu

În cazul cablurilor și liniilor care nu sunt instalate permanent într-o instalație electrică existentă într-o casă sau apartament, există alte opțiuni pentru stabilirea unei conexiuni permanente și permanente. Cea mai simplă metodă este utilizarea unui conector de cablu cu șurub.

Șapcă și coadă a Șurub conector cablu sunt trase peste capetele celor două linii sau cabluri care trebuie conectate. Apoi firele de cupru dezbrăcate sunt conectate în conector. Este important să vă asigurați că fiecare fir este adus împreună cu codificarea culorilor corespunzătoare. Miezurile flexibile trebuie introduse în ferulele corespunzătoare și strânse strâns. Apoi, conexiunile cu șurub sunt împinse pe capetele cablului și strânse. Acestea servesc pentru a izola conexiunea într-o manieră etanșă și pentru a oferi ameliorarea tensiunii.

O alternativă este să strângeți capetele firului împreună. Înainte de a face acest lucru, totuși, un tub de contractare este tras peste cablu sau linie. Apoi firele sunt împinse într-un recipient și presate în loc cu clești de sertizare sau sertizare. Odată ce conexiunile sunt strânse, tubulatura termocontractabilă este trasă peste conexiunea expusă. Tubulele termocontractabile sunt încălzite cu un pistol termic până când se contractă și formează o unitate cu cele două linii și izolează în mod optim conexiunea. Conexiunile prin mufă sunt robuste și pot rezista la sarcini de tracțiune și mai mari.

Conectarea cablurilor prin conexiune prin sertizare

Manșoane de conectare

Manșoane de conectare sunt create în principal pentru conectarea cablurilor subterane. Conectorul asigură izolarea completă a capetelor cablurilor conectate. Conexiunea se face fie prin înșurubarea capetelor sârmei, fie acestea sunt conectate cu o conexiune de sertizare. Manșoanele pur mecanice izolează cablurile conectate prin carcasa lor și prin intrările de cabluri bine sigilate. La intrări există garnituri de etanșare înguste, care pot fi fixate și cu legături de cablu.

Utilizați manșoane de conectare pentru a conecta cabluri subterane

Așa-numitele manșoane de gel sunt umplute cu un gel pe bază de silicon în interior. Gelul sigilează și izolează în siguranță punctele de conectare atunci când manșonul este închis. Există, de asemenea, manșoane care sunt umplute cu o rășină de turnare după ce cablarea a fost finalizată. Acest lucru se întărește după un timp scurt și înconjoară permanent cablurile. Aceste mâneci protejează extrem de bine.
