Instrucțiuni de instalare pentru kitul adaptor HDD/SSD hardwrk într-un MacBook Unibody (Pro)
Înainte de a începe instalarea adaptorului SSD/HDD hardwrk, ar trebui să citiți cu atenție aceste instrucțiuni. Pentru instalare ar trebui să căutați și o suprafață de lucru suficient de mare, cu condiții bune de iluminare și să planificați în jur de două ore (de preferință în weekend sau după muncă). Ar trebui să evitați efectuarea următoarei conversii sub stres de timp.
PREGĂTIRE
Luați-vă timp pentru a despacheta kitul adaptorului hardwrk și pentru a vă pregăti toate instrumentele. Aveți nevoie de o șurubelniță Phillips pentru a slăbi șuruburile carcasei. Șurubelnița Torx în formă de stea este necesară doar pentru a slăbi șuruburile de pe suportul hard disk-ului original. Spatulă de plastic neagră este potrivită pentru slăbirea conexiunilor ștecherului și slăbirea capacului carcasei. Puteți lăsa deocamdată carcasa unității DVD externe.
PERICOL
Instalarea adaptorului hardwrk este pe propriul risc! MacBook (Pro) trebuie să fie complet oprit înainte de conversie (fără modul de așteptare) și ar trebui să faceți o copie de rezervă a mașinii de timp curente și să o verificați pentru a fi completă înainte de a o instala.
În principiu, există mai multe opțiuni pentru a utiliza kitul adaptor hardwrk cu hard disk-uri/SSD-uri. În aceste instrucțiuni presupunem că trebuie utilizat un SSD (pentru macOS) și un HDD (pentru datele utilizatorului). Alternativ, puteți folosi desigur două SSD-uri (viteză maximă) sau două HDD-uri (spațiu maxim de stocare), precum și diverse combinații RAID.
Modelul prezentat este un MacBook Pro 13 "la sfârșitul anului 2011. Este posibil să existe abateri minore la instalarea altor modele MacBook (Pro). În acest caz, vă recomandăm instrucțiunile de conversie foarte bune și fotografiile de pe ifixit.com (http://www.ifixit.com/Browse/Mac) Dacă mai aveți întrebări despre instalare, vă vom ajuta cu plăcere prin e-mail ([email protected]).
Pasul 1
ÎNLĂTURAREA CARCASEI: Capacul carcasei este atașat carcasei cu mai multe șuruburi de culoare argintie. Folosiți șurubelnița Phillips și slăbiți cu atenție toate șuruburile. Deoarece este posibil să trebuiască să slăbiți aceste șuruburi mai des, trebuie să aveți grijă să nu deteriorați capetele șuruburilor.
pasul 2
INFO: Nu toate șuruburile carcasei au aceeași lungime. Primele trei șuruburi din dreapta sunt mai lungi și se potrivesc doar în aceste poziții. În plus, firele sunt ușor înclinate, deci ar trebui să utilizați și șurubelnița la unghiul corespunzător.
pasul 3
Cel mai bun mod de a slăbi capacul carcasei este să încercați să trageți cu grijă capacul peste fantele ventilatorului cu degetele. Acest lucru este uneori puțin mai dificil, mai ales atunci când îl deschideți pentru prima dată. Dacă capacul nu se desface ușor, puteți folosi cu atenție și spatula electronică pentru a vă ajuta. Scoateți cu grijă capacul slăbit și păstrați-l cu șuruburile într-un loc sigur, astfel încât să puteți găsi din nou toate piesele ulterior.
Pasul 4

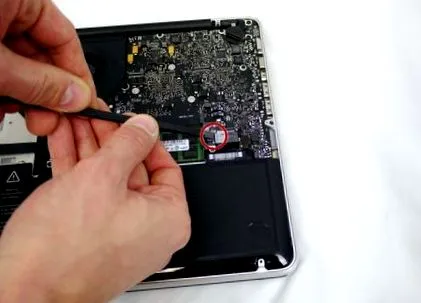

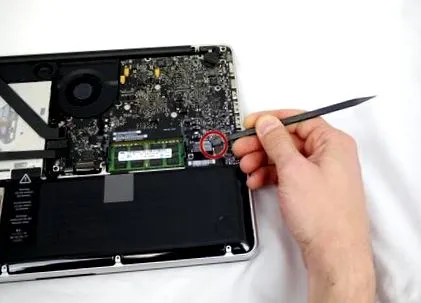

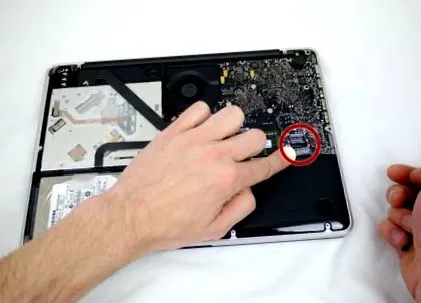

DECONECTAȚI BATERIA: Pentru a vă asigura că nici o piesă nu mai transportă curent, ștecherul bateriei trebuie îndepărtat de pe placa principală folosind spatula electronică. Pentru a face acest lucru, ridicați conectorul pe ambele părți scurte unul după altul. Ștecherul ar trebui să fie îndoit puțin departe de conexiune, astfel încât să nu existe contact accidental.
Pasul 5

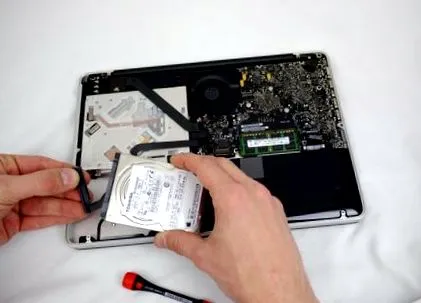

ÎNLĂTURAȚI DISCULUL HARD Hard disk-ul poate fi îndepărtat cu ușurință. Tot ce trebuie să faceți este să slăbiți cele două șuruburi de pe șină care o țin în poziție. Apoi scoateți șina, scoateți cu atenție hard diskul și deconectați conectorul SATA.
Pasul 6
PERICOL Cablul SATA este slab vizibil sub hard disk ! Va trebui să aveți grijă să ridicați cu atenție unitatea de disc, având grijă să nu deteriorați cablul SATA. Puteți extrage cu ușurință conectorul SATA de pe hard disk.
Pasul 7
Acum utilizați șurubelnița Torx furnizată pentru a slăbi cele patru șuruburi de pe hard disk și pentru a le atașa din nou la SSD. De asemenea, ar trebui să lipiți banda de plastic transparentă de pe HDD pe SSD-ul dvs., acest lucru va face mai ușor de manipulat ulterior. Acum puteți lăsa hard diskul și SSD-ul deoparte.
INFO: Hard disk-ul/SSD-ul pe care va fi operat ulterior sistemul de operare ar trebui să fie întotdeauna instalat în slotul standard. Aceasta este singura modalitate de a asigura funcționarea corectă a modului de hibernare Mac OS X (salvarea și restabilirea ulterioară a ultimei stări de pe hard disk/SSD înainte ca bateria să fie complet descărcată).
Pasul 8

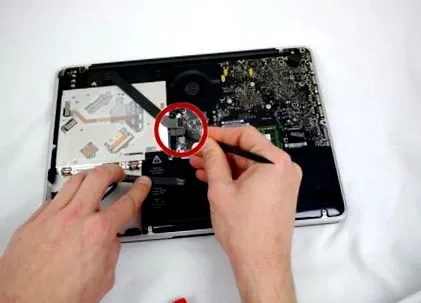

ÎNLĂTURAREA UNITĂȚII DVD: Mai întâi, utilizați spatula electronică pentru a slăbi cu grijă cei trei conectori plătiți de pe placa principală, ridicându-i ușor.
Pasul 9

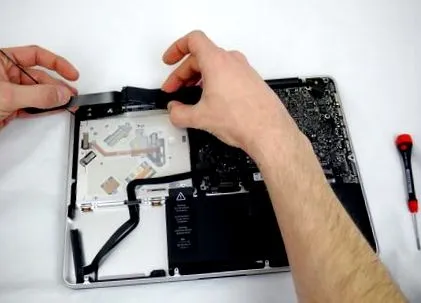

Acum trebuie să deconectați cablul aeroport/bluetooth. Acest lucru funcționează cel mai bine trăgând ușor mufa (nu cablul) și împingând-o cu grijă din priză cu ajutorul spatulei.
Pasul 10
După ce ați expus conectorul, scoateți cablul de pe șina de ghidare.
Pasul 11

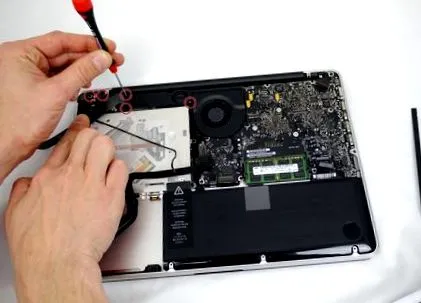

Apoi, banda de plastic cu subwoofer trebuie să fie deșurubată, care este atașată cu cinci șuruburi.
Pentru a ajunge la șuruburile centrale, trebuie să îndoiți cu grijă cablul panglică din cale.
Pasul 12

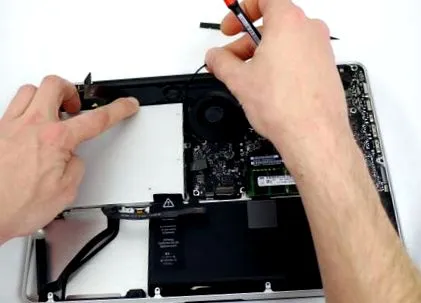

Acum puteți împărți șina de plastic în două părți și îndoiți-o cu atenție într-o parte. Asigurați-vă că partea dreaptă se află deasupra stânga.
Pasul 13

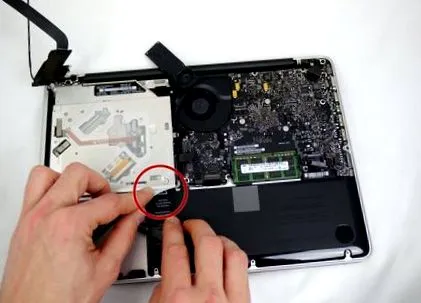

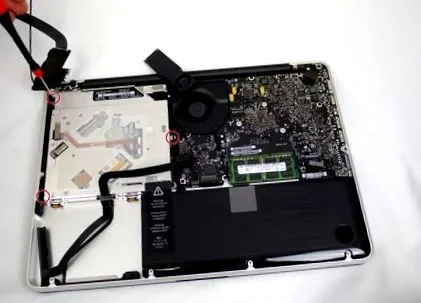

Unitatea DVD este atașată la corpul din aluminiu al MacBook Pro cu trei șuruburi negre. Le deșurubați pe rând și le scoateți din carcasă. Dacă există un cablu pe partea dreaptă, îndoiți-l ușor în lateral cu spatula electronică.
Pasul 14
Pentru a ajunge la unitatea DVD, trebuie să îndoiți autocolantul care spune că nu scoateți bateria.
Pasul 15

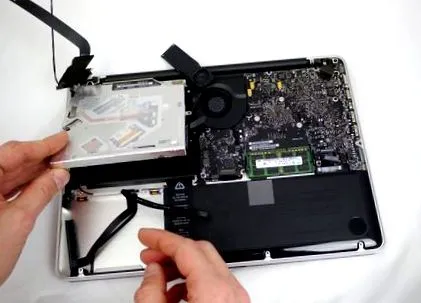

Acum puteți scoate cu atenție unitatea DVD ridicând-o în față și scoțând-o afară.
PERICOL: Asigurați-vă că ați slăbit cu adevărat toate șuruburile și toate cablurile de conectare ale unității DVD, precum și cablurile de mai sus! Doar atunci puteți scoate în siguranță unitatea.
Pasul 16
Acum trageți ușor mufa SATA din Superdrive și o conectați la mufa adaptorului hardwrk.
Pasul 17
Apoi, deșurubați șina metalică mică de la Superdrive și atașați-o la adaptorul hardwrk.
PERICOL: Aveți grijă să nu răsuciți șina, altfel adaptorul nu se va potrivi în carcasa MacBook Pro.
Unitatea DVD este deja pregătită pentru o instalare ulterioară în carcasa externă.
Pasul 18

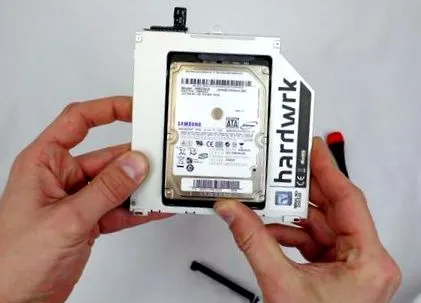

După ce ați scos șina de plastic neagră din adaptor, introduceți unitatea de disc în adaptor.
INFO: Unitatea de disc este uneori puțin dificilă de inserat în slotul adaptorului. Acest lucru este intenționat, deoarece hard disk-ul ar trebui să stea cât mai ferm posibil în adaptor pentru instalare.
Pasul 19
Apoi fixați hard diskul făcând clic pe fixarea din plastic și atașând SSD/HDD cu șuruburile din interior. Pentru a face acest lucru, pur și simplu introduceți HDD/SSD și înșurubați-l strâns cu mâna cu șurubelnița Phillips inclusă.
PERICOL: Unele SSD-uri nu au o gaură orbită. Prin urmare, vă recomandăm să nu strângeți șuruburile adaptorului prea strâns, altfel pot intra în SSD.
Pasul 20

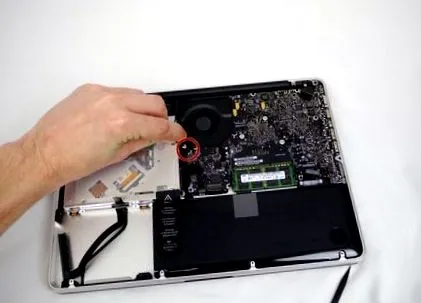

Deoarece spațiul din colțul din stânga sus este destul de strâns, este recomandabil să introduceți șurubul înainte de a instala adaptorul.
Adaptorul trebuie introdus cu grijă cu capul în jos în slotul DVD.
PERICOL: Când introduceți adaptorul, trebuie să vă asigurați că niciun cablu de pe placa principal nu blochează calea. În special, suportul unghiular înșurubat tinde să se blocheze pe un cablu!
