Cuprins:
Pentru a înțelege mai bine ce trebuie făcut atunci când instalați un întrerupător de curent rezidual (GFCI) în casa dvs., primul lucru pe care trebuie să îl știți este cablarea electrică de bază. Dacă nu vă simțiți deloc confortabil să lucrați la un circuit electric, atunci cel mai bun pariu este să apelați un profesionist. Înțelegerea circuitelor de bază, știerea unde să opriți și porniți circuitele, testați circuitele și țineți evidența a ceea ce merge unde sunt toate importante și importante.
Ca și în cazul tuturor proiectelor electrice, opriți întotdeauna dispozitivul. Siguranța electrică ar trebui să fie întotdeauna numărul 1 pe lista dvs.
Nivel de dificultate:
Timpul necesar:
Opriți sursa de alimentare
Înainte de a începe orice proiect electric, mergeți la dulapul electric și porniți circuitul la care voi continua să lucrez. Uneori, nu întotdeauna, electricianul marchează panoul din interiorul ușii cu locația pe care o oferă fiecare întrerupător. Când este evidențiat, opriți circuitul corect. Dacă nu este bifat, conectați ceva la circuit și opriți întrerupătoarele pe rând. Dacă dispozitivul pe care l-ați conectat se stinge, este posibil să fi găsit circuitul.
Verificați circuitul
Verificați întotdeauna circuitul cu un tester sau un contor pentru a fi sigur! Nu presupuneți niciodată că circuitul este oprit doar pentru că luminile sunt stinse. Poate doar becul a ars și ai fost în locul potrivit la momentul nepotrivit.
Marcați fiecare fir
După ce circuitul este sigur pentru a începe lucrul, scoateți capacul de evacuare existent și apoi scoateți-l. Faceți-vă o favoare și obțineți un pix și hârtie, astfel încât să puteți vedea cum se potrivește totul. Când aveți o rolă de bandă adezivă, marcați lucruri precum „cablul fierbinte din dreapta sus” și veți putea așeza acest lucru chiar pe fire.
Folosiți banda și etichetați fiecare fir, acordând o atenție deosebită la ce culoare sunt conectate șuruburile. Acest lucru va elimina orice presupunere la instalarea noului dispozitiv.
Înlocuiți priza
Acest pas este neobișnuit de specific. O priză obișnuită are două conexiuni fierbinți și două conexiuni neutre. Acestea sunt comune, ceea ce înseamnă că puteți conecta oricare dintre cele două șuruburi pentru conexiunea „fierbinte” sau „neutră”. Lucrurile devin puțin mai interesante pentru priza GFCI. Există două conexiuni separate, conexiuni de linie și conexiuni de încărcare.
Curentul este transmis la conexiunea „Linie” și la conexiunea „Încărcare”. Deșurubați și scoateți cablurile de la priză. Dacă utilizați din nou alimentatorul existent, conectați noul dispozitiv la ieșirea GFCI. Clema de alamă este pentru firul "fierbinte". Acesta este de obicei firul negru sau roșu.
Conectați firul alb la șurubul argintiu. Aceasta este legătura neutră. Firul gol sau verde este conexiunea la masă. Puneți-l în jurul șurubului verde. După ce ați conectat cu succes toate cablurile, înfășurați întreaga parte a prizei cu bandă electrică. Acest lucru împiedică șurubul să atingă partea laterală a cutiei sau un fascicul împrăștiat atunci când este reinstalat.

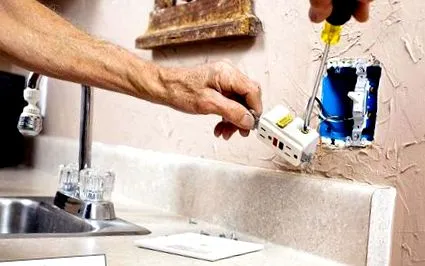

Instalați priza electrică
Împingeți priza în cutie înainte de a instala priza folosind șuruburile furnizate.
Poate fi necesar să împingeți ușor și să îndoiți firele în cutie pentru ca totul să se potrivească. Acum instalați placa de acoperire livrată împreună cu mufa și instalarea dvs. este finalizată.
Porniți dispozitivul și testați
Când sunteți mulțumit, reveniți la dulapul electric și porniți circuitul. Mergeți la GFCI și apăsați butonul de resetare. Acum folosiți testerul pentru a verifica circuitul. De asemenea, puteți utiliza o lampă sau un dispozitiv mic pentru a vedea dacă alimentarea este restabilită.
Notă: Asigurați-vă întotdeauna că dispozitivul este oprit înainte de a începe un proiect electric! siguranța mai întâi!
