Peugeot 106 manual de reparații curea trapezoidală f; r Scoateți și instalați cureaua trapezoidală a generatorului -
Dacă vechea curea trapezoidală sau curea trapezoidală este reinstalată, trebuie verificată întotdeauna pentru uzură și deteriorare. Dacă flancurile sunt sfâșiate, există fisuri sau rupturi, centura trebuie înlocuită întotdeauna.
Vehicule fără aer condiționat

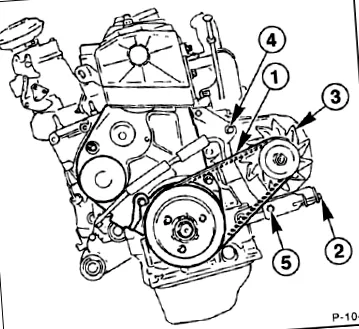

- Slăbiți șurubul rulmentului -4- pentru generator -3-.
- Slăbiți șurubul de fixare -5-.
- Rotiți șurubul de tensionare -2- spre stânga. Drept urmare, generatorul se rotește către motor, iar cureaua trapezoidală sau cureaua trapezoidală -1- este relaxată.
- Scoateți cureaua trapezoidală.
- Montați și tensionați cureaua trapezoidală.
Tensionați cureaua trapezoidală

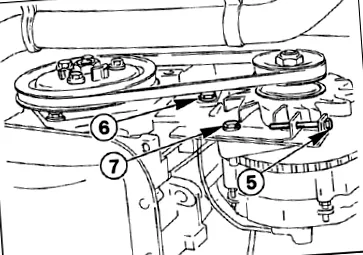

- Rotiți șurubul de tensionare -5- spre dreapta până când jocul maxim în mijlocul celei mai mari întinderi a centurii cu presiune normală a degetului este de 4 mm.
- Apoi strângeți șuruburile -7- cu 15 Nm și -6- cu 35 Nm.
- Verificați din nou tensiunea, dacă este necesar re-tensionați cureaua trapezoidală.
- În atelier, tensiunea curelei trapezoidale este apoi verificată cu un dispozitiv special de testare a tensiunii curelei trapezoidale.
Vehicule cu aer condiționat
- Slăbiți cele două șuruburi de fixare ale fuliei de tensionare.
- Folosiți șurubul de tensionare de pe fulia de tensionare pentru a slăbi centura nervată.
- Scoateți cureaua cu nervuri.
- Puneți-vă cureaua nervurată și întindeți-o.
