Structura, atribuirea și funcționarea cutiei de siguranțe

Ce este o cutie de siguranțe? Cum este structurat și din ce componente este alcătuit? Cum sunt alocate locurile individuale? Ce reglementări se aplică casetelor de siguranțe?

Adesea veți cunoaște cutia de siguranțe numai dacă a aruncat o siguranță în gospodăria dvs. Prin urmare, zburați sau chiar ardeți, asta a fost odată. Astăzi, de multe ori sunt aruncate doar întrerupătoarele asociate din cutia de siguranțe. Cu toate acestea: ar trebui să vă alocați timp pentru a vă cunoaște cutia de siguranțe atunci când vă mutați într-o casă. Puteți afla cum este distribuită energia electrică în casă și ce dispozitive și mașini sunt împreună cu o siguranță. Acest lucru economisește timp și emoție în caz de urgență, care este uneori însoțit de o defecțiune a luminii. Aici vă explicăm cum este construită o cutie de siguranțe tipică, cum trebuie să faceți față siguranțelor „suflate” și ce reglementări ar trebui să știți despre manipularea cutiei de siguranțe.

Cuprins:

De la conexiunea casei la consumator: funcția cutiei de siguranțe

Cutia de siguranțe este - așa cum sugerează și numele - a Cutie pentru siguranțe. Poate fi găsit în fiecare cameră/grup de camere, cum ar fi apartament, birou, cabinet, în care sunt amplasate instalațiile electrice. Cutia de siguranțe este de asemenea integrată parțial în dulapul contorului. Acestea se mai numesc încăperi electrificate. În cutia de siguranțe Siguranța și elementele de comutare sunt amplasate, cu ajutorul lor energie electrică în domeniul de joasă tensiune așa cum este tipic pentru clădirile private este distribuit. Astfel de elemente mai sunt denumite distribuitori, motiv pentru care sunt uneori numite cutie de siguranțe Cutie de distribuție, distribuitor de instalații electrice sau pe scurt: distribuitor.

Din punct de vedere electrotehnic, cutia de siguranțe asigură de obicei subdistribuitorul unui circuit de casă. Principalele și subdistribuitoarele sunt standardizat conform DIN 43880. Aceasta înseamnă că dispozitivele au dimensiuni și oferte standardizate Rânduri de instalare (șine DIN) pentru atașarea elementelor electrice de comutare, cum ar fi siguranțe, relee, întrerupătoare de curent rezidual, iluminare automată a scărilor, temporizator etc. Distribuția principală este prima distribuție a energiei electrice după transformatorul stației de transformare. De obicei, este situat în imediata apropiere a stației de transformare sau chiar în aceasta. Principalele provizii de distribuție mai multe sub-distribuții cu electricitate.

Subdistribuțiile sunt situate în clădiri rezidențiale mai ales în camera de conectare la subsol sau casă. De aici, electricitatea provenită de la distribuitorul principal este fie în casă direct către utilizatorul final precum prize și iluminat sau mai întâi la cutiile de joncțiune distribuite pentru circuitele individuale. În cazul clădirilor rezidențiale cu mai multe etaje și/sau cu mai mulți chiriași, de obicei o sub-distribuție pe etaj sau locatar Instalat.

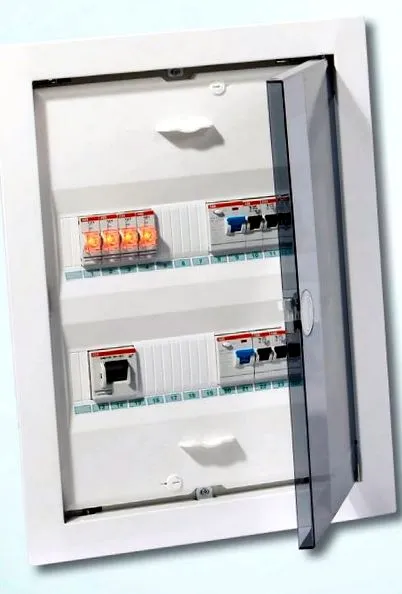

Cutie de siguranțe ca un mic distribuitor încastrat pentru dispozitive de până la 63 A, adâncime maximă de instalare a dispozitivului 70 mm, cadru exterior și ușă din tablă de oțel cu opțiune de compensare a tencuielii. (Foto: Striebel și John/HEA - Asociația profesională pentru utilizarea eficientă a energiei e.V.)

Standarde și linii directoare pentru distribuție principală și secundară

Cutii de siguranțe variază în mărime și număr de distribuții în funcție de echipamentul gospodăriilor electrificate. În general se diferențiază în funcție de

Distribuție principală
Subdistribuire
Distribuție de grup

Distribuție principală se mai numește Distribuție principală de joasă tensiune, scurtă: NSHV. Deci asta este prima distribuție a însemnat singur după un transformator, stația de transformare este situată în direcția fluxului de energie într-o zonă rezidențială. O distribuție principală are sarcina de a furniza mai multe sub-distribuții. O casă, de exemplu, poate reprezenta o sub-distribuție.

Subdistribuire este chemat în consecință Distribuție principală de joasă tensiune, scurtă: NSUV. Deci asta este primul punct de distribuție în funcție de caseta de conectare a casei sau coloana de conectare a contorului în interiorul clădirii. NSUV este de obicei situat în subsol sau în camera cu conexiunea la casă. Părțile încorporate ale sub-distribuției sunt contorul de energie electrică și receptorul de control al ondulației, dacă este disponibil.

Dimensiunea sub-distribuțiilor (adică spațiul contorului) sunt reglementate de standarde

DIN 18012 și
DIN 18013 (nișe de conectare a casei) și
ghidul VDE-AR-N 4101 (versiune).

În clădirile rezidențiale, depinde de numărul de metri.

Pentru subdistribuitori de apartamente trebuie să respecte standardul DIN 18015-2 configurate sub-distribuții de cel puțin 4 rânduri voi. Cu toate acestea, în cazul apartamentelor cu o cameră de asemenea, subdistribuitori pe 3 rânduri admisibil.

Voi Sisteme de alimentare reinstalate, trebuie să facă acest lucru conform TAB 2007 și standardului DIN 18015-1 ca așa-numitele rețele de radiații întâmpla. Zona secțiunii transversale (grosimea cablului) a liniei de alimentare către un apartament se bazează pe de o parte conform anexei A la standardul DIN 18015-1 și, pe de altă parte, în funcție de material, cădere de tensiune și capacitatea de încărcare a curentului. Valoarea minimă a curentului este de 63 amperi. În clădirile rezidențiale acest lucru corespunde unei instalații ascunse Secțiune transversală a cablului de 16 milimetri pătrați (mm 2).

Pe lângă standardele și liniile directoare enumerate până acum, trebuie respectate și altele, inclusiv Ghid de aplicare VDE-AR-N 410. De exemplu, ghidul reglementează dispunerea spațială a cutiei de siguranțe. Se aplică următoarele: În casele mici, de exemplu casele unifamiliale, NSUV este de obicei singura distribuție. sunteți mai multe etaje sau niveluri ale clădirii, cum ar fi subsol, parter, primul etaj este disponibil Conform DIN 18015-2, o sub-distribuție pe etaj necesar. Bine de știut: o sub-distribuție poate furniza alte NSUV-uri.
