Unghiurile traversate de evadare - tehnică - ceasornicarie elvețiană

FAZA 1

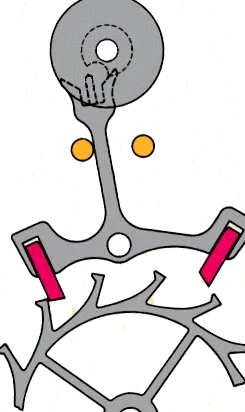

Balanța își parcurge arcul de oscilație descendent suplimentar, până când știftul lanțului intră în contact cu o parte a intrării furcii.

Ancora și roata de evacuare rămân staționare.

traversate

FAZA 2

Pinul platinei contactează o parte a intrării furcii
și acționează eliberarea ancorei.

În timpul acestei funcții, observăm:

Un recul geometric al roții de evacuare,

  • Valoarea sa depinde de unghiul de degajare al paletului, precum și de unghiul de tragere.

Un declin dinamic.

  • Reculul dinamic trebuie să fie cât mai mic posibil, deoarece întârzie momentul în care dintele întâlnește planul de impuls (scăderea eficienței evacuării).
  • Reculul dinamic va fi cu atât mai puțin cu cât greutatea roții va fi redusă.

Faza 3

Acesta este începutul impulsului roții.
Reculul dinamic generează o pierdere de aproximativ 1/3 din lungimea planului de impuls al paletei (pentru o amplitudine a echilibrului de 270 °)

Fotografie a începutului unui impuls de evacuare

Impulsul dintre dinte și palet are loc în două faze:

1) Nasul de repaus al dintelui alunecă pe planul de impuls al paletului.

2) Planul de impuls al dintelui alunecă pe nasul de impuls al paletului

Faza 4

Când impulsul s-a terminat (călcâiul dintelui părăsește duza de impuls a paletului), se produce căderea.
Prin urmare, căderea începe la sfârșitul impulsului și se termină atunci când un dinte al roții de evacuare cade pe planul de repaus al unui palet.
