Bazin de perete din oțel în jurul instrucțiunilor de asamblare

Instrucțiuni de construcție pentru bazine rotunde de perete din oțel

Instrucțiuni de asamblare pentru piscine rotunde de perete din oțel

Valoros instrucțiuni de asamblare Pentru o piscina rotunda sau. Bazin rotund de perete din oțel. Piscina rotundă de perete din oțel poate fi utilizată independent ca piscină supraterană sau (parțial) încastrată.

Instrucțiuni de asamblare pentru piscine rotunde de perete din oțel

Am nevoie de o placă de beton pentru fundația piscinelor rotunde ?

În general, piscinele pot fi construite numai pe sol vegetal (crescut). Dacă există probleme - umpleți această zonă cu pietriș și compact.

În cazul bazinelor rotunde sau opt în formă de sine stătătoare, este esențial să îndepărtați înainte swardul!

Construirea cu niveluri ocazionale de apă subterană nu este o recomandare. Când piscina este goală, folia este ridicată de la sol.

Piscină de perete din oțel FĂRĂ placă de bază din beton?

1.1 - placa de podea este NU obligatoriu!

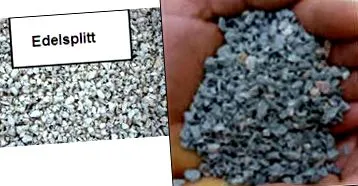

Nu sunt construiți pereți - care au nevoie de o prindere stabilă datorită conexiunii la placa de bază. Vă recomandăm așchii de calitate superioară de aproximativ 5 cm, ne referim la așchii de marmură, granit și bazalt de 2 - 5 mm. Orice apă care pătrunde sub piscină are spațiu și apoi se scurge treptat.

În plus, noua noastră izolație rezistentă la pardoseală Izolație podea cu cusătură de prindere PS 50" - sunt mai bune decât panourile Styrodur este garantată o conexiune absolut fermă între ele ca protecție sau izolație. O nivelare suplimentară a tranzițiilor face acest lucru perfect!

Lâna este așezată deasupra - piscina din oțel este creată deasupra.

Notă: Bazinele încorporate în pământ necesită 10 cm de beton slab (beton 1:10) ca umplutură de la instalarea de 50 cm. În mod ideal foi de polistiren de 2 cm. - acest lucru poate fi încă îndoit - sprijiniți-vă de peretele de oțel ca protecție în prealabil și efectuați umplerea.

Un lemn/fibră/scândură la 10 cm distanță de piscină poate fi folosit ca cofraj auxiliar, astfel încât umplutura de beton slab să nu fie prea puternică. O persoană ține placa, a doua persoană dă betonul slab de 10 cm pe partea piscinei și, în același timp, materialul de pământ este umplut. Placa este apoi scoasă din nou și utilizată până când procesul de umplere completă este complet. Dacă este planificată o bordură - ultimii 50 cm ar trebui betonați ca suport solid cu beton de calitate 1: 4 (C25) și 25 cm grosime!

1.2 - Alternativă - bineînțeles, puteți betona și o placă de beton cu grosimea de 10-12 cm pe teren natural. Acest lucru garantează o soluție absolut stabilă, dar multă muncă suplimentară

Unde așez tehnologia?

Această decizie fundamentală trebuie decisă mai întâi. Cu piscine independente direct pe piscină, conexiunea cu furtunurile dintre skimmer și duza de admisie cu sistemul de filtrare este posibilă fără probleme. Cu bazinele încastrate încorporate, ar trebui să luați decizia acum unde va fi plasată tehnologia. Un arbore tehnic are avantaje. Aflați în avans posibilitățile.

Exemplu de conducte pentru o piscină rotundă de oțel

Cum construiți o piscină de oțel?

Tehnologia piscinei este adesea plasată într-un arbore de tehnologie a piscinei.

pregătire

1. Excavarea gropii de construcție în timpul instalării

Dimensiune: diametrul bazinului + 20 cm este suficient
Înălțime: partea inferioară de 10 cm + înălțimea bazinului în sol
Arborele tehnologic al filtrului are o înălțime de cel puțin 175 * 175 * 125 cm

2. Podea pelviană

A ... Bazine independente sau bazine rotunde parțial încastrate
a) Ridicați marginea, nivelați complet solul și nivelați cu 3-4 cm de nisip.
b) sau, mai bine, așezați-l cu plăci izolatoare antiderapante - limbă și canelură

B ... bazine încorporate
a) Betonati baza de beton 10 - 15 cm cu o linie neteda. Deplasați canalul de scurgere și țeava, care a fost deja sigilată cu adeziv rigid din PVC, în centrul piscinei și betonați fundul cu o pantă de aproximativ 1% până la canalul de scurgere.
Asigurați-vă că inelul flanșei superioare a canalului de scurgere este la același nivel cu betonul. Panourile izolante rezistente la bandă cu pliuri cu cârlig pot fi așezate pe podea pentru izolare. La instalarea unui canal de scurgere a podelei, bazinul trebuie scufundat la 70 cm - adâncime de îngheț.
Notă: Prin urmare, drenajul podelei iese peste beton, în funcție de grosimea izolației.
În cazul proprietăților impermeabile ale solului, de ex. Lutul este esențial pentru drenarea solului. Furnizați pietriș de rulare 10-20 cm și drenaj
b) sau nivelează complet podeaua și tapetează-o cu plăci izolante rezistente la rulare - limbă și canelură
c) În același timp, pereți arborele tehnologic al filtrului

Amenajarea bazinului pe pantă

Suprafața piscinei nu trebuie umplută. Suprafața plană care este pregătită pentru piscină ar trebui să se afle în zona solului natural. Partea de pantă trebuie susținută cu un perete sau un terasament. În nici un caz peretele de susținere al piscinei nu trebuie să susțină panta.

Pregătirea solului

Fiecare bazin rotund poate fi așezat pe sol sau încorporat în sol.

Bazin rotund ca bazin înalt
Bazin rotund parțial încorporat, de până la 20 cm
Bazin rotund ca bazin adânc, cu zid de sprijin

Condiția prealabilă pentru planificarea unui bazin adânc este să nu intrați în zona apelor subterane când ieșiți din arborele tehnic. Structura este aceeași cu cea a bazinului înalt. Pentru a oferi piscinei umplute cu un perete de beton subțire de cel puțin 10 cm grosime. Betonul slab poate fi turnat direct pe peretele piscinei, prin urmare, vă recomandăm să plasați plăci din polistirol de 2 cm grosime între peretele piscinei și beton pentru izolare termică din exterior. Trebuie avut grijă ca peretele să nu fie deformat de presiunea betonului.

Adâncime suplimentară a apei

În toate piscinele rotunde, podeaua poate fi în formă de jgheab spre centru. Căptușeala specială pentru piscină se întinde atât de departe încât se adaptează cu ușurință depresiei. Tabelul prezintă adâncimea maximă a jgheabului pentru diametrele individuale ale piscinei.

adâncimea maximă a golului

3. Lână de protecție

Așezați lâna de protecție pe podea, astfel încât să se suprapună fără pliuri. Tăiați lâna de 20 cm lată la o lungime a bazinului de + 10 cm și
Așezați aproximativ 10 cm suprapuse.

Structura pelviană

1. Șine de podea

Puneți șinele inferioare împreună = profil triunghiular.

2. Construiți peretele de oțel

Folosiți cartonul peretelui de oțel ca protecție pentru lână în timpul asamblării. Așezați acest lucru în mijlocul piscinei și scoateți puțin rolul de perete din oțel. În funcție de dimensiunea piscinei, sunt necesare 3-4 persoane pentru a evita îndoirile din peretele de oțel atunci când rulează. Vântul îngreunează și construcția.

Acum 2-3 persoane pun peretele de oțel în fanta din profilul podelei sau, mai bine, profilul podelei în peretele de oțel ușor ridicat. 1 skimmer și 1 duză de intrare sunt perforate în peretele de oțel și deschid deschiderea cu clești. Aliniați aceste deschideri de instalare cu locația de instalare pentru tehnologie.

Stabilizați peretele de oțel încă instabil cu niște piese de mână din plastic pe marginea superioară. Cele două capete ale peretelui de oțel sunt conectate cu profilul conectorului din aluminiu. Puțin lichid de spălat în profilul plug-in-ului facilitează atașarea.

Dacă curba profilului podelei este mai lungă decât peretele de oțel, scurtați-o cu un ferăstrău. Acum peretele de oțel este deja stabil.

Acum decupaje suplimentare pentru piesele încorporate z. B. Faruri, duză suplimentară de admisie, sistem de contracurent, kit de pre-asamblare etc. în peretele de oțel cu burghiu și ferăstrău electric. Flansa piesei încorporate respective este utilizată ca șablon - marcați cu un stilou din fibră, găuriți și decupați interiorul cu un ferăstrău (lama metalică). Apoi dezosați marginea tăiată cu o pila și pulverizați cu spray de zinc.

Etanșările sunt lipite pe interior și exterior de skimmers, faruri și sisteme de contracurent.

Scoateți din nou șinele balustradei temporare.

Piese de instalare - instalați duza

Decupați skimmer-ul încorporat la aproximativ 3 cm de marginea superioară - în mare parte pre-tăiat
Duză de admisie 40 - 60 cm stânga sau dreapta pe marginea inferioară a skimmerului încorporat - majoritatea deja pre-tăiat
Spoturi la 50 - 60 cm de podea - în linie cu skimmerul încorporat
Sistem contracurent conform planului

1. Instrucțiuni de instalare pentru duza de admisie cu flanșă (Multiflow) pentru pereți de oțel și piscine din lemn

2. Duza de admisie este împinsă și înșurubată cu piulița de blocare afară. 1 sigiliu este lipit pe interiorul piesei de bază.

Este important doar să lipiți o garnitură pe partea de bază.

De obicei sunt incluse 3 sigilii. Toate celelalte sigilii sunt irelevante aici.

3. Folia este așezată - (se sprijină pe sigiliu)

4. Când nivelul apei este sub duză, flanșa este înșurubată.

5. Tăiați folia din interiorul flanșei cu un cuțit de tapet și montați bila duzei

Cu această duză de admisie, este posibil un schimb ulterior al foliei chiar și cu conducte din PVC.

2. Când utilizați duza convențională de admisie (set de skimmer) fără flanșă, nu este necesară nicio pregătire, cu excepția orificiului din peretele de oțel. Asamblarea are loc numai atunci când filmul a fost așezat.

3. Așezați carcasa interioară

3. Așezați carcasa interioară

Asigurați-vă că temperatura exterioară este între 12-20 ° Celsius. Filmul este un material termoplastic și are tensiuni la temperaturi mai scăzute și prezintă riduri la temperaturi mai ridicate.

Acum verificați pentru ultima oară dacă lâna de protecție este lipsită de cute și îndepărtați murdăria cu un aspirator. Scoateți-vă pantofii atunci când instalați folia. Dacă există un canal de scurgere a podelei, tăiați lâna de protecție în afara părții de bază.

Etanșări autoadezive deoarece farurile trebuie lipite pe ambele părți ale peretelui de oțel și pe oala de scurgere a podelei.

Informații: Puteți atașa orice garnituri de etanșare (1 garnitură dublă cu canelură în mijloc) mai târziu.

Important: În cazul duzei de intrare Astral cu piuliță de blocare, aceasta este introdusă în gaură înainte ca filmul să fie agățat și fixat cu piulița de blocare. 1 Lipiți sigiliul pe bază!

Partea de bază a reflectorului încorporat, a sistemului de contracurent de oală încorporat sau a skimmerului poate fi, de asemenea, preasamblată pe peretele de oțel cu 2 șuruburi conform instrucțiunilor de instalare. (În caz contrar, veți avea nevoie de o a doua persoană pe care să o țineți în timpul asamblării finale)

Așezați folia în mijlocul bazinului și puneți acum profilul agățat al foliei pe peretele de oțel. Strângeți puțin acest profil în același timp, altfel filmul ar putea ajunge să fie prea mic. Ca un ajutor, ele fixează temporar folia puțin cu piesele individuale ale balustradei. Dacă profilul agățat al filmului este complet pe peretele de oțel, atunci completați 1 cm de apă curată. În același timp, împing pliurile până la margine cu picioarele sau cu mâinile.

Sfat: Apa caldă din casă pentru umplere ajută rapid și netezește podeaua! Cotele din cutie sunt uneori puțin încăpățânate.

Acum balustrada este atașată cu ajutorul unui ciocan de cauciuc. Filmul este întins fără riduri datorită creșterii nivelului apei.

Flanșa de scurgere a podelei este acum înșurubată. Simțiți găurile șuruburilor cu degetele și montați flanșa. Apoi găuriți folia cu un vârf mic și ascuțiți șuruburile cu mâna. (Folosiți cu șurubelniță fără fir cu atenție) Filmul este apăsat pe garnitură. Acum decupați folia din interiorul flanșei cu un cuțit ascuțit pentru tapet. (

În cazul îngrijirii apei cu clor sau oxigen, udați filmul cu agent de alge. Acest lucru previne în mod eficient formarea algelor.

Când apa are 20 cm înălțime, agitați ferm peretele de oțel. Ca urmare, piscina este formată mai întâi absolut rotundă cu ajutorul presiunii apei pe peretele de oțel. Dacă șina de podea este împiedicată de denivelări, aceasta poate duce la o ușoară îndoire în peretele de oțel (dedesubt). Alinierea este încă posibilă prin pârghia șinei inferioare.
