Încercări mecanico-termice Institutul Von Roll
Examinări fizice după îmbătrânirea termică
Încărcarea mecanică a materialelor de izolație în mașinile rotative de înaltă tensiune este extremă - datorită forțelor centrifuge rezultate din rotația la viteze și vibrații mari. Îmbătrânirea termică face ca materialele să fie fragile și fragile. Proprietățile de izolație pot fi pierdute la temperaturi ridicate. Testăm rezistența la încovoiere și la tracțiune, precum și rezistența la temperatură pe termen lung a materialului dumneavoastră.
Zece tone de presiune la 300 de grade
Lucrăm cu stres crescut pe obiecte de test standardizate care reprezintă sistemul dvs. de izolație. Printre altele, vă stresăm materialele cu o presiune de până la zece tone la temperaturi de până la 300 de grade Celsius. Veți primi un test de viață pe care îl puteți utiliza pentru a vă califica mașina pentru documentare.

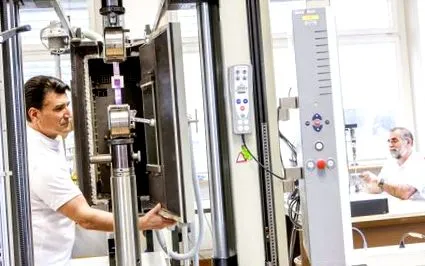

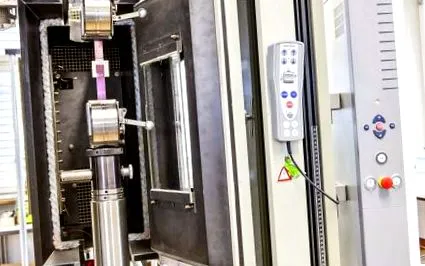

Test de tracțiune/test de îndoire/test de compresie
Mașina noastră de testare a materialelor este utilizată pentru testarea mecanică a sistemelor de izolație, a materialelor compozite și a produselor din sârmă. Testele pot fi efectuate în condiții climatice standard sau în condiții de mediu cald.
- Standarde: de ex. ISO 527, ISO 178, ISO 14126
- Forța maximă: 100.000 N
- Temperatura maximă de testare: 300 ° C

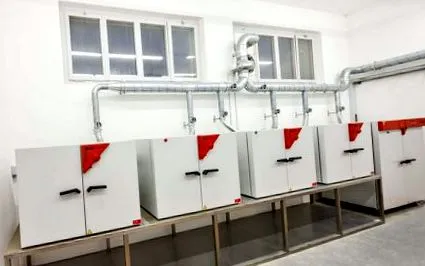

Îmbătrânirea termică
Depozitarea termică pe termen lung a epruvetelor se efectuează în peste 15 cuptoare, de ex. pentru a măsura pierderea în greutate sau parametrii mecanici după o anumită perioadă de depozitare.
- Temperatura max. De îmbătrânire: 350 ° C
- Dimensiune maximă: 750 x 450 x 250 mm
- Greutate maximă: 30 kg

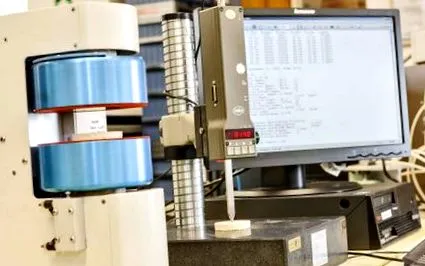

Conductivitate termică
Pentru a măsura conductivitatea termică perpendiculară pe direcția stratului, se utilizează exemplare cu un diametru de 55-60 mm și o grosime minimă de 2 mm.
- Standarde: ASTM C518, ISO 8301
- Diametru: 55-60 mm
- Sunt necesare suprafețe netede
- Eșantioane de diferite grosimi pentru măsurare conform metodei cu 2 grosimi
- Interval de măsurare a temperaturii: 70-110 ° C
- Domeniu de măsurare TC: 0,1-10 [W/m K]
Screeningul indicelui de temperatură
În acest test, un material izolant este verificat mecanic ca parte a unui test rapid intern. În acest fel, afirmații comparative privind proprietățile mecanice după tensiunea termică pot fi făcute într-un timp relativ scurt. Testul servește, de asemenea, pentru a identifica temperaturile de îmbătrânire pentru determinarea indicelui de temperatură conform IEC 60216.
- Valori mecanice la cald la 110, 130 și 155 ° C
- Îmbătrânire pe termen scurt la temperaturi ridicate de până la 250 ° C

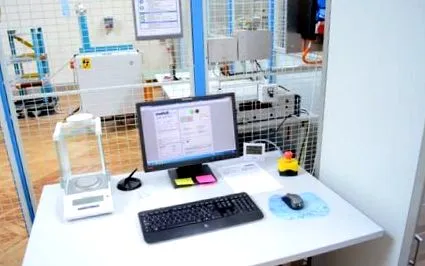

Partea organică
Folosind un cuptor cu mufe, se pot determina componentele organice ale unui sistem de izolație și se pot trage concluzii despre conținutul anorganic, cum ar fi mica sau sticla.
- Standard: ISO 1172
- Cuptor muffle până la 600 ° C
- Dimensiune maximă: aproximativ 100 x 100 x 100 mm
Determinarea indicelui de temperatură
La determinarea indicelui de temperatură, un material este evaluat în ceea ce privește pierderea unei anumite proprietăți după stocarea termică. Proprietățile tipice sunt pierderea în greutate pe baza conținutului organic sau a rezistenței la flexiune. Pentru a efectua acest test pe termen lung, eșantioanele de testare sunt depozitate la diferite temperaturi și verificate ciclic. Dacă proprietatea testată atinge valoarea limită definită anterior, îmbătrânirea se încheie și rezultă o durată de viață. Prin extrapolarea duratei de viață realizate la diferite temperaturi, indicele de temperatură poate fi determinat utilizând curba Arrhenius. La această temperatură, proprietatea testată are o durată de viață de 20.000 de ore.
- Standard: IEC 60216
- Temperatura max. De îmbătrânire: 350 ° C
- Dimensiune maximă: aproximativ 100 x 100 x 100 mm
- Durata testului: aproximativ 2 ani
