Uneori trebuie doar să schimbați o diodă pentru a repara o sursă de alimentare de comutare care nu mai dă tensiune și, prin urmare, un dispozitiv care nu se mai aprinde. Eșecul diodei se manifestă într-un mod destul de particular și poate fi astfel identificat cu anumite tehnici.
De ce un scurtcircuit al diodei redresoare poate provoca trecerea sursei de comutare? ?
Defectarea sursei de comutare: dioda
Sursele de alimentare în modul comutat se bazează pe un control electronic de înaltă frecvență (între 30 și 100 kHz aproximativ) al transformatorului mic care transferă sau convertește puterea la ieșirea izolată de joasă tensiune. Sursele mici de comutare se bazează pe o structură Flyback în care tensiunea de ieșire este reglată de un optocuplator sau, eventual, tensiunea de la o înfășurare auxiliară pe partea primară.
Tensiunea de ieșire (5V, 12V etc.) este rectificată de o diodă. Filtrarea este încredințată condensatoarelor de ieșire care au adesea valori mari (1000uF, 2200uF) și o tensiune nominală puțin mai mare decât tensiunea de ieșire așteptată. Condensatorii de 16V pot fi găsiți pentru o sursă de alimentare de comutare care furnizează, de exemplu, 12V. Astfel putem recunoaște care sunt condensatorii.
Defecțiune la o sursă de alimentare de comutare: dioda redresoare (Schottky)
Când dioda redresorului este scurtcircuitată, aceasta împiedică funcționarea corectă a sursei de alimentare și creează o impedanță foarte mică pe partea primară în timp ce tranzistorul de tăiere sau circuitul integrat de comandă este pornit. Majoritatea surselor de comutare au protecție împotriva acestui tip de scurtcircuit și, prin urmare, protecția este activată. Cu toate acestea, nu există tensiune de ieșire.
Putem reprezenta schematic o sursă de comutare Flyback (utilizată pe scară largă pentru puteri mici):
Schema funcțională a unei surse de comutare Flyback
Testul de efectuat la sursa de alimentare de comutare
Verificați tensiunea prag peste dioda redresoare. Este adesea o diodă Schottky (SB360 de exemplu). Pentru comutarea cardurilor de alimentare care livrează mai mulți amperi, dioda este adesea montată pe un radiator. Are uneori 3 pini și conține două diode în paralel. Dacă diodele sunt scurtcircuitate, componenta trebuie schimbată.

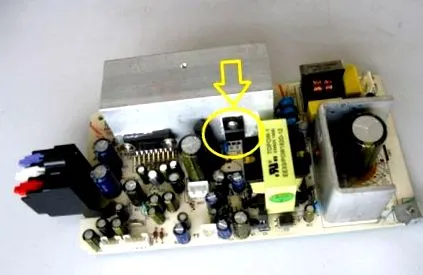

Diodă care trebuie înlocuită la sursa de alimentare de comutare (aici o diodă STPS20150CT 10A 150V)
Detectați eșecul: metodă avansată
Prin testarea cu un multimetru pe diodă sau pe ieșire, se găsește un scurtcircuit. Dioda redresorului este defectă (sau posibil un condensator sau alt element care se află între + și - tensiunea de ieșire.
