Măsurați temperatura uleiului în ABL (CtB)

Situația inițială:

Pentru afișarea temperaturii uleiului, am adaptat un instrument analogic rotund de la VDO și aș dori să măsoară temperatura uleiului cu un transmițător pe suportul filtrului de ulei al ABL.

temperatura

Există o opțiune înșurubabilă M10x1 pe suportul filtrului de ulei ABL, care este deja ocupat de presostatul uleiului. Un distribuitor cu cel puțin 2 alezaje M10x1 este necesar pentru a instala aici și expeditorul de temperatură al uleiului. Pentru aceasta am ajuns direct în raftul VW.

  • 1x 078 103 717 B distribuitor 9,18 EUR net la AH Berlin
  • 1x N 905 455 01 șurub gol 3.18EUR net
  • 2x 013 808 5 inel de etanșare á 0,18EUR net

Un total de 15,14 EUR brut.

Șurubul banjo este, așa cum sugerează și numele, gol și are 4 orificii la 90 ° distanță în zona fără fir.

Pași de lucru

1. Desfaceți tava de protecție a motorului

2. Scoateți ștecherul de la presostat de ulei și deșurubați presostatul de ulei. Comutatorul poate fi de asemenea oprit când motorul este umplut cu ulei, uleiul nu se scurge - motorul ar trebui, desigur, să fie oprit și să stea câteva minute în picioare.

3. Înșurubați distribuitorul. Am marcat cu Edding cele mai bine amplasate prize de pe șurubul banjo, astfel încât să am cel mai bun flux posibil de ulei mai târziu.

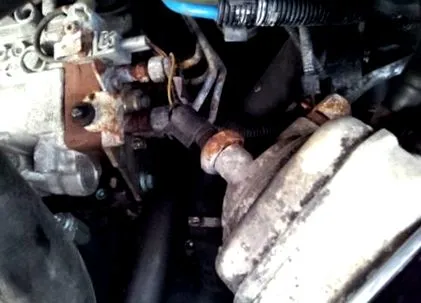

Pe imagini puteți vedea distribuitorul, inclusiv garniturile și șurubul gol cu ​​marcaje, presostatul uleiului și noul senzor de temperatură a uleiului.

4. Reconectați fișa la presostatul uleiului

5. Conectați linia de măsurare de pe afișajul temperaturii uleiului la expeditorul temperaturii uleiului. Acesta este cablul pozitiv al senzorului de pe dispozitivul de afișare. După cum sa sugerat, am pus linia de sol direct la minus pe baterie.

6. Gata: deschideți berea!

Rezultat:

Funcționează - afișajul temperaturii crește odată cu distanța parcursă. Din păcate, până acum am reușit să fac teste scurte. În această dimineață, în drum spre serviciu (13 km, în mare parte excursie în oraș), am obținut puțin peste 80 ° conform afișajului.
