Sfaturi; Instrucțiuni pentru conectarea benzilor LED

12V sau 24V ?

Care sunt avantajele benzilor LED cu 24 volți în comparație cu variantele cu 12 volți? Ei bine, la 24V curge doar jumătate din curent comparativ cu 12V. Acest lucru rezultă din calculul puterii electrice și simplifică conexiunea tuturor componentelor. Să luăm o bandă tipică LED RGB cu 14,4 wați pe metru ca exemplu. La 14,4 W/m, 1,2 amperi de curent la 12 volți, în timp ce este de numai 0,6 amperi la 24 V. Un curent mai mic nu stresează conductele la fel de mult, poate fi conectat cu o secțiune a cablului mai subțire și duce la mai puține pierderi în timpul transmisiei. Acest avantaj al benzilor LED de 24V este compensat doar de dezavantajul că aceste benzi au segmente mai lungi și, prin urmare, există mai puține puncte de separare pe metru. De regulă, este recomandabil să folosiți întotdeauna versiuni cu 24V ori de câte ori este posibil.

conectarea

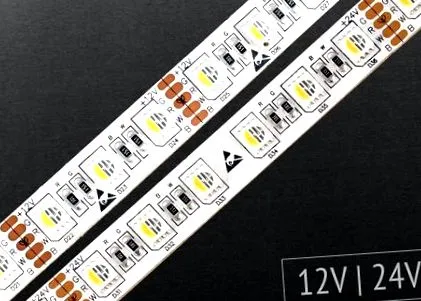

Comparație de benzi LED 12V și 24V RGBW

Calculul puterii și curentului pentru sursa de alimentare și controler

Atunci când se calculează unitatea (unitățile) de alimentare necesară, performanța controlerului care trebuie utilizat joacă, de asemenea, un rol. Dacă performanța controlerului este depășită, aceasta poate distruge controlerul. Prin urmare, limita de putere maximă a controlerului ar trebui să fie întotdeauna puțin peste puterea reală a benzilor LED.

Unitatea de alimentare ar trebui, de asemenea, să poată furniza puțin mai mult decât puterea totală necesară (de regulă, se aplică o rezervă de 10 - 20%). Așadar, lucrați în gama mai eficientă, iar încălzirea sursei de alimentare este limitată după conectare. Următorul tabel prezintă intensitățile curente pentru role complete de 5 m ale diferitelor benzi LED:

După cum se poate vedea din tabel, curentul nominal poate lua rapid valori foarte mari, în special la 12V. Cu RGB și RGBW curentul este împărțit în 3 sau 4 canale la polul negativ, dar toate canalele sunt apoi reunite din nou la polul pozitiv (a se vedea imaginea de mai sus), astfel încât aici de ex. pentru RGBW cu 23 W/m în 12V, un total de 10 amperi poate fi transportat pe o singură linie. Prin urmare, se recomandă utilizarea benzilor de 24V, în special pentru instalațiile cu LED-uri mai mari.

Sursele de alimentare sunt de ex. oferit de producătorul Meanwell, care oferă un raport bun preț-performanță și, de asemenea, multe modele. Există diferite modele și parametri. Proiectele ar trebui explicate pe scurt în detaliu:

sursă de alimentare LPV încapsulată (ieșire mică)

unitate de alimentare HLG protejată cu apă, răcită pasiv (performanță ridicată)

Seria RS trebuie instalată într-un loc sigur. Aceste surse de alimentare au de obicei un ventilator activ instalat la mai mult de 200W. Seria LPV și tipurile conexe PLN, CLG și LPF sunt oferite fără ventilator până la 100 sau 150W. Seria HLG din carcasa din aluminiu este încă fără ventilator chiar și la 600W. Sursele de alimentare sunt oferite în diferite clase de performanță, deși curentul maxim nu poate fi întotdeauna dedus direct aici. De exemplu, PLN-100-12 furnizează doar 5A la 12V, adică 60W. Prin urmare, priviți întotdeauna cu atenție informațiile din fișa tehnică a sursei de alimentare sau întrebați-ne!

Cablu și secțiune transversală a cablului

Pentru secțiunea transversală a cablului, puteți, de obicei Se poate folosi o regulă simplă: este necesară o secțiune transversală de 0,1 mm² per amper de curent. Pentru un curent de 6A, rezultă 0,6 mm². De obicei, următorul standard mai mare de 0,75 mm² este apoi selectat pentru conectarea componentelor.

Deoarece în aplicațiile RGB curentul polului plus comun are de 3 ori curentul culorilor individuale, acesta trebuie utilizat ca reper. Cu 2A pe culoare și 6A în total, polul plus trebuie să fie min. 0,6 mm². Culorile individuale ar fi suficient dimensionate cu 0,2 mm². Din acest motiv, există cabluri RGB speciale cu 3 ieșiri mai subțiri pentru culori și o secțiune transversală de 3 ori pentru polul plus, de ex. 3 x 0,25 mm² + 1 x 0,75 mm².

Cablu special pentru benzi LED RGB

Dacă căile de transmisie sunt mai lungi, secțiunea cablului ar trebui să fie întotdeauna mai mare pentru a menține pierderile prin linie cât mai mici posibil.

Poate fi dificil să conectați linia plus comună de ex. Secțiune transversală de 1 mm² și mai mult pentru a fi lipite pe tampoanele de lipit uneori foarte înguste ale unei benzi LED RGB sau chiar RGBW. Există 2 soluții aici:

1. După ce ați dezbrăcat cablul de 1 mm², tăiați aproximativ jumătate din firele de cupru individuale la acest capăt. Secțiunea cablului, care acum este redusă semnificativ în secțiune, poate fi lipită mult mai ușor pe banda LED.

2. Luați o bucată scurtă (10cm) de cablu cu o secțiune transversală mai mică, de ex. 0,5 mm². Îl lipiți pe banda LED și apoi îl conectați la cablul pozitiv de 1 mm² al cablului RGBW. Puteți utiliza un terminal WAGO pentru conexiune sau puteți conduce ambele cabluri într-o ferulă de capăt de sârmă, sertizați-l și (în prealabil!) Glisați un tub de contractare peste el pentru izolare.

Secțiunea transversală redusă a cablului nu este o problemă pe distanța mică.

Feeduri

Există o recomandare generală pentru re-alimentarea tensiunii cel puțin la fiecare 5m. Fundalul este că, pe de o parte, cursele conductorului benzii cu LED-uri pot fi încărcate doar într-o măsură limitată și, pe de altă parte, pierderile apar din cauza secțiunii transversale foarte mici a cursei conductorului. Aceasta se exprimă i.a. prin faptul că pistele conductorului se încălzesc și luminozitatea scade spre sfârșitul benzii. La 12 volți, de obicei se recomandă realizarea unei conexiuni la ambele capete dacă lungimea este de 5m. Este posibilă și o alimentare în mijloc la 2,5 m și deseori mai ușor de implementat. Apoi, energia electrică este distribuită în ambele direcții și sunt furnizați doar 2,5 m.

Cu banda flexibilă albă fără controler, este destul de ușor să adăugați mai multe fluxuri. Trebuie doar să puneți un cablu la sursa de alimentare la fiecare 5m (sau mai puțin) într-o formă de stea. Cu RGB, RGBW sau, în general, cu toate controlerele, trebuie să le distribuiți în formă de stea de la controler. Lipirea este mai dificilă aici, deoarece 4 sau chiar 5 contacte pentru RGBW sunt foarte aproape de banda LED. Poate fi necesară utilizarea repetorilor dacă se depășește sarcina conectată a controlerului.

Aici am creat un ghid simplu pentru instalarea LED-urilor cu grafică aici.
