STRUCTURA Placă activă când betonul devine emițător

În fiecare lună, jurnaliștii din Batiactu vă permit să apreciați în imagini un proiect sau un șantier. Raport foto suport, prezentat de XPair.

  • Acasă
  • Sfat
  • Reportaj foto
  • STRUCTURA: Placă activă: când betonul devine emițător

Această soluție de încălzire-răcire, care profită de inerția structurilor de beton, este rară în Franța, spre deosebire de Germania. Particularitate, supără organizarea tradițională a site-ului.

Prin utilizarea structurii de beton a clădirii ca stocare termică, placa termoactivă reduce costul sistemului de producere a energiei, care poate fi dimensionat cât mai precis posibil. Betonul este un material bun pentru acumularea excesului de calorii sau frigorii.

Conform studiilor efectuate de institutul german Enob, dacă o placă de beton de 14 cm grosime este răcită sau încălzită cu 2 K, aceasta corespunde unei depozitări de aproximativ 190 Wh/m2, de calorii sau de frigorii. Aceasta este o capacitate de 23 W/m2 timp de opt ore. Schimburile de căldură cu aerul beneficiază de suprafața mare a plăcii. Ele au loc 60% prin radiație și 40% prin convecție.

Cunoscut în limba engleză sub termenul generic CCTC (beton controlul temperaturii miezului), panoul activ este practicat în principal în țările vorbitoare de limbă engleză și germană (Germania, Austria, Elveția, Olanda etc.). În 2003, aproximativ o treime din clădirile comerciale din Germania ar folosi CCTC.

Producătorii își adaptează produsele destinate podelelor sau tavanelor încălzite. Pentru producătorul Roth, comercializarea în Franța a panoului activ, cunoscut sub numele de „Isocore”, nu va avea loc înainte de 2014. Ei doresc să obțină un aviz tehnic înainte de a comercializa în Franța acest produs, care este deja disponibil la nivel internațional.

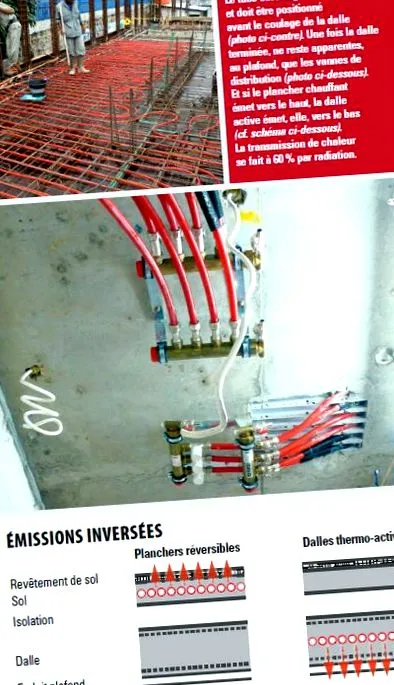

când

Depozitare și reglare termică

Cu placa activă, proiectarea energetică a clădirii optimizează rolul structurii de beton, care devine principalul sistem de stocare și recuperare a energiei termice. Rar folosit în case individuale, procesul este utilizat pentru clădiri comerciale sau de birouri (1).

Straturile de țevi flexibile care servesc drept schimbătoare de căldură sunt plasate înainte de turnare în centrul structurii de beton, în plăci sau plută sau chiar în pereți pentru a crea bariere termice.

Este esențial un sistem suplimentar de încălzire sau răcire. Panoul activ, care nu este o sursă de energie, poate fi utilizat cu mici diferențe de temperatură cu surse de căldură (iarna) sau rece (vara).

Poate fi cuplat cu surse alternative de energie, cum ar fi solare, pompe de căldură, turnuri de răcire sau tehnici geotermale.
