PCB, sursă de alimentare, radiator

PCB și sursa de alimentare

apetit

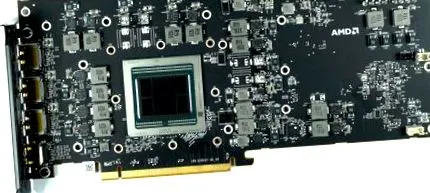

Acest Radeon VII este înarmat cu un stadiu de putere mai avansat decât Vegas-ul anterior. GPU este alimentat de 5 faze (în roșu) controlate de un cip International Rectifier IR35217 situat pe spatele PCB-ului. Aceste faze GPU sunt dublate, pentru a oferi în cele din urmă 10 circuite de conversie a tensiunii către GPU.

Controlerul celor 5 faze ale GPU este capabil să gestioneze 6 + 2. Prin urmare, controlează și sursa de alimentare a magistralei de memorie între GPU și RAM (VDDCI_HBM) printr-o fază suplimentară. Pentru memorie, este puțin mai subtil. Un al doilea controler IR35217 va gestiona două faze fără căptușeală (VDDRC_HBM în verde) pentru a alimenta cele patru cipuri de memorie HBM2. Același controler va gestiona, de asemenea, o fază (dublată de un IR3599) care furnizează SoC (VDDCI_SoC în albastru). În cele din urmă, în violet, putem vedea primele etape de netezire a curentului din cele două prize PCIe cu 8 pini și din slotul PCIe.
