Conectați circuitul bidirecțional cu schema de circuit
Dacă doriți să porniți sau să dezactivați un consumator independent unul de celălalt din mai multe locuri, puteți utiliza un circuit bidirecțional. Acest lucru este util pentru lumină, de exemplu, deoarece poate fi acționat atât pe ușă, cât și pe pat. În acest caz, conductorul exterior, adică faza necomutată care transportă curent, este conectat doar la primul comutator, în timp ce lampa cu faza comutată este conectată la al doilea comutator de comutare. Pentru ca curentul să poată circula înainte și înapoi între cele două comutatoare, acestea sunt conectate cu firele corespunzătoare.
În acest ghid vă explicăm exact cum conectați un comutator bidirecțional, atunci când aveți nevoie de o conexiune încrucișată și oferim o schemă de circuit pentru instalarea unei soluții cu 2 comutatoare și 3 comutatoare.
Comutatorul de comutare
După cum sugerează și numele, acest comutator folosește un comutator pentru a comuta între un contact deschis și unul închis. Deci nu numai că circuitul este rupt, dar există două modalități, ca să spunem așa, dintre care una este întotdeauna selectată. Cu acest design, poate fi apoi implementat un circuit de comutare care poate aprinde și opri lumina din două puncte diferite.

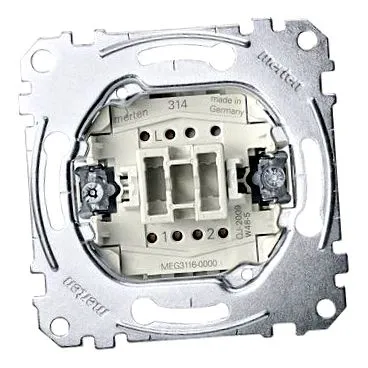

Un comutator de schimbare are întotdeauna un terminal de intrare (marcat cu un L) și două terminale de ieșire (marcate cu săgeți sau 1 și 2).
Comutatorul poate fi folosit și pentru a întrerupe circuitul și, prin urmare, a eliminat de pe piață clasicul „întrerupător”.
Circuit bidirecțional cu schemă de circuit
Lucrul la sisteme electronice poate pune viața în pericol. Vă rugăm să rețineți cele 5 reguli de siguranță! Dacă nu sunteți absolut sigur de acțiunile dvs., ar trebui să angajați un electrician.
Pentru a instala un circuit bidirecțional, o linie de alimentare cu trei fire, de exemplu de la distribuitorul mic, este introdusă mai întâi în prima priză. În plus, trebuie realizată o conexiune cu 5 fire între cele două comutatoare. În cele din urmă, este instalat un cablu cu trei fire pentru conectarea la lampă.
În etapa următoare, cei doi conductori de protecție (fire verzi - galbene) sunt conectați cu un terminal plug-in în prima priză. Faceți același lucru cu conductorii neutri (fire albastre). Apoi împingeți cele două cleme în partea inferioară a cutiei, astfel încât să nu interfereze cu instalarea comutatorului.
Acum, conductorul exterior (sârmă maro; conductor care transportă curent, de exemplu, care vine de la siguranță) este conectat la borna L a primului comutator de comutare.
Sfat profesional:Dacă comutatorul nu este marcat cu un L, terminalul corect poate fi determinat cu un tester de continuitate. Pur și simplu măsurați dacă există curent alternativ în ambele poziții ale comutatorului.
Apoi, sunt atașate firele corespunzătoare, care sunt utilizate pentru a permite curentului să curgă de la un comutator la altul. Pentru a face acest lucru, firele gri și negre (precauție, culorile pot varia aici) sunt conectate la contactele de comutare marcate cu „K” sau „două săgeți”. Primul comutator este acum gata și poate fi instalat în soclu.
Cu cel de-al doilea comutator, firul de conectare care duce la lampă (firul maro) trebuie acum conectat la borna liberă interschimbabilă „L”. Acest comutator este acum gata și poate fi instalat.
Dacă sistemul este pornit din nou, lumina poate fi pornită și oprită din ambele puncte de comutare.
Conexiune încrucișată pentru comutare cu 3 comutatoare
Deci, de ex. în încăperile mari poate funcționa lumina de la trei sau mai multe comutatoare, un circuit simplu cu două căi nu mai este suficient, deoarece poate procesa doar două semnale. Pentru a crea o soluție pentru aceasta, trebuie instalată o conexiune încrucișată. În acest scop, unul sau mai multe comutatoare încrucișate sunt atașate între cele două comutatoare. Acestea comută firele corespunzătoare „transversal”, întorcându-le astfel și producând un semnal.
Circuit bidirecțional cu soclu
Dacă doriți să includeți și o priză în circuit, puteți atașa ramurile necesare pe partea liniilor de alimentare ale primului comutator de comutare. Pur și simplu utilizați firul maro, albastru și verde-galben în paralel pentru priză.
Cu toate acestea, dacă aveți nevoie de o priză pe partea pe care lampa este prinsă de comutatorul de trecere sau dacă aceasta ar trebui să înceapă de la un comutator încrucișat, atunci acest lucru nu este atât de ușor.
Pentru varianta comutatorului transversal există posibilitatea ca firul maro al liniei cu 5 fire conectat la comutatorul să fie încă liber. Acest lucru poate fi apoi blocat de la linia de alimentare (a se vedea secțiunea "Comutatorul de comutare") cu faza L. Cu toate acestea, dacă firul este deja ocupat, deoarece servește drept retur pentru firul lămpii și trebuie să acționeze mai multe lumini, nu este posibil să se integreze o priză pe aceste comutatoare transversale sau comutatoare.
Schimbarea economiei
Spre deosebire de un circuit normal de schimbare, circuitul de schimbare economică are doar un fir corespunzător. Acest lucru economisește un fir și astfel creează posibilitatea instalării unei prize atunci când se utilizează o linie cu 5 fire la fiecare comutator. În plus, o lampă poate fi atașată din ambele cutii de comutare.
Pentru a instala acest circuit, cele două intrări ale comutatorului de comutare (borna L) sunt mai întâi conectate cu firul corespunzător (gri pentru cablurile cu 5 nuclee). Firul maro este prins în stânga celor două terminale de ieșire (marcate cu săgeți) ale comutatorului de comutare. În plus, aici se adaugă și firul maro al lămpii (cu 3 nuclee).
Firul negru (cu 5 fire) este acum atașat la terminalul de ieșire din partea dreaptă a ambelor comutatoare, împreună cu firul negru cu 3 fire (plumb) al lămpii. O fază este acum aplicată ambelor comutatoare. Acest lucru are avantajul că orice număr de prize sau linii pentru alți consumatori poate fi adăugat la această instalație.
Comutator economic cu mai multe prize și lumini:
