Deși sunt departe de a fi Louis Rossmann sau Sorin de la școala de reparații electronice, iată o pagină care rezumă principalele probleme comune în depanarea laptopurilor și a plăcilor lor de bază.

Instrumentele necesare

Având în vedere dimensiunea componentelor extrem de miniaturizate ale dispozitivelor actuale, iată câteva instrumente absolut necesare:

  • o stație de aer cald (chiar și una modestă entry-level, cum ar fi un 858D)
  • pensete pentru manipularea componentelor. Nu vă așteptați ca degetele dvs. mari să ofere cea mai mică precizie
  • un microscop electronic, o mantisă (dacă vă permiteți)
  • consumabilele obișnuite: bandă kapton, pastă de flux (fără curățare sau nu), lipire de tablă/plumb 60/40 etc.

Diagrame

Trebuie să știți că multe mărci de laptopuri (HP, Dell) nu fabrică plăcile de bază ale computerelor pe care le vând. Mai ales pe mașinile low-end. Companiile chineze se ocupă de aceasta, o mică listă neexhaustivă:

  • Compal
  • Foxconn
  • Consiliul HannStar
  • TMT
  • Wistron Corporation

De peste 15 ani (aproximativ), aceste companii chineze nu s-au mulțumit (mai mult) să fabrice pur și simplu PCB-urile proiectate de ingineri în birourile americane sau europene ale Dell sau HP, ci le proiectează și de la A & Z pentru clienții lor. Asta la fel ca producătorii obișnuiți de asamblori de plăci de bază: Asus/Asrock, Gigabyte sau chiar MSI, care proiectează totul și se fabrică singuri. De asemenea, își vând propriile laptopuri de marcă, dar furnizează și alți producători de computere desktop ca OEM. Deci, este un amestec mare în care toată lumea poate face totul. Veți găsi adesea cuvintele „Proiectat în Taipei” (sau Taiwan) pe plăcile de bază. Era "Proiectat în SUA/Europa. Fabricat în China" s-a încheiat. Spuneți-vă că, din moment ce aparatele electronice sunt aproape toate fabricate acolo pentru o lungă perioadă de timp (sfârșitul anilor 80), ele au crescut de atunci.

Unde găsiți ajutor? Unde găsiți diagramele ?

Există o mulțime de forumuri în care reparatorii de laptopuri schimbă sfaturi, diagrame și alte depozite de BIOS. Aceste forumuri sunt engleze, indiene, rusești (mai general țări din estul fostei URSS) sau vietnameze. Unele sunt plătite, iar altele sunt gratuite. Iată câteva:

Ca și în cazul manualelor de service pentru dispozitive maro, multe nu se găsesc. Prin urmare, va fi necesar să depanați fără.

Unde să găsiți piese de schimb ?

Pe epave (le bon coin și eBay), pe eBay sau AliExpress.

Defecțiuni recurente

Încărcătorul

Înainte de a acuza laptopul ca principal vinovat, verificăm deja dacă încărcătorul furnizează tensiunea necesară (citiți eticheta de mai sus). Altfel nu merită să mergi mai departe. Laptopurile necesită întotdeauna (cu câteva excepții) o tensiune directă (DC) de la sursa de alimentare externă, în general între 12V și 21V. Cu un multimetru în modul voltmetru vedem dacă totul este în regulă pe încărcător.

Acest test este totuși limitat, deoarece ar fi necesar să verificați dacă încărcătorul este bun atunci când solicită curent (odată conectat la computer). De asemenea, verificați dacă conectorul nu este rupt. În caz contrar, trebuie verificat altceva: conectați încărcătorul la computerul laptop, apoi deconectați-l. Verificați din nou dacă tensiunea este încă prezentă pe mufa încărcătorului. Dacă nu a mai rămas nimic, înseamnă că laptopul este scurtcircuitat, iar încărcătorul a intrat în protecție (siguranță). Încărcătorul trebuie deconectat de la rețea timp de 1 minut pentru a elibera protecția și a o putea folosi din nou.

Port de încărcare

Bateria RTC/NVRAM

computere

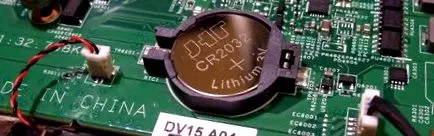

Aici, în fotografie, este o baterie cu buton CR2032 instalată într-o priză. Dar poate fi și lipit sau la capătul unui conector. Unele dispozitive nu pornesc dacă tensiunea sa nu este suficientă. În cazul Dell 15 N5040, computerul nu încetează să emită sunete continue de 5 ori, chiar dacă acest lucru nu împiedică funcționarea normală. Tensiunea sa poate fi verificată la fața locului cu un voltmetru. Toleranțele variază în funcție de șasiu, aș spune că peste 2,5V devine necesară înlocuirea acestuia (empirică). Uneori este necesar să îl eliminați (de exemplu 1 minut) pentru a face anumite setări ale NVRAM. Dacă îl scoateți și îl puneți la loc, puteți reporni laptopul în unele cazuri.

Fete de masa flexibile


S-ar putea să râdeți, dar uneori o problemă nu are prea multe de-a face cu ea: tot ce trebuie să faceți este să deconectați un cablu și să îl reconectați pentru ca acesta să funcționeze din nou. Trebuie doar să restabiliți o conexiune bună și atât. O mică atingere de bombă de contact în trecere nu va strica.

Butonul de alimentare este inoperant


Computerul nu vrea să pornească? Poate că a fost vina lui. Comutatorul de mai jos este rupt și nu mai funcționează. Apăsarea acestuia nu închide circuitul pentru a declanșa pornirea.

În acest caz, localizați unde merge cablul său (PWBTN este destul de clar) și închideți contactele manual cu o clemă metalică.

De asemenea, puteți utiliza multimetrul pentru a detecta tensiunea de 3,3V. Dacă lipsește tensiunea de 3,3V, există o problemă cu controlerul de la bord (MEC).

Siguranțe suflate

Super IO s-a prăbușit

Baterie

Ceea ce trebuie să înțelegeți este că controlerul bateriei este adesea programabil și fiecare marcă poate face orice vrea și poate pune codul dorit în el. Te văd venind: „Când o baterie este descărcată, înlocuiește doar celulele obosite cu altele noi și bateria se duce din nou!” Ei bine, în multe cazuri, nu este suficient, de ce? Controlerul va păstra în memorie (un mic bit care acționează ca un steag într-un eeeprom) informațiile despre faptul că bateriile au fost defecte la un moment dat în trecut și că bateria a eșuat. Chiar dacă puneți baterii 18650 noi, de calitate superioară, controlerul poate refuza să se rearme și să înceapă din nou ca înainte (blocare software). În acest caz, este necesar să se efectueze un "start start" = urmați o mică procedură de casă pentru a o reseta și de multe ori numai producătorul știe. Un alt lucru: producătorul de baterii poate implementa și un contor care declară că bateria este HS (care trebuie înlocuită) după un anumit număr de cicluri predefinite, chiar dacă bateriile sunt încă sănătoase. Chiar și după înlocuirea bateriilor noi, contorul nu este resetat la zero, la fel ca blocarea software-ului.
